Патент на изобретение №2244583
|
||||||||||||||||||||||||||
(54) СПОСОБ ОЧИСТКИ ЖИДКОСТИ
(57) Реферат:
Изобретение относится к фильтрованию, а именно к способам очистки жидкостей от примесей, и может быть использовано в системах производственного и бытового водоснабжения, в пищевой и фармацевтической промышленности. Способ очистки жидкости включает частичное перекрытие магистрали неочищенной жидкости, подачу неочищенной жидкости в магистраль неочищенной жидкости и к фильтроэлементу – в магистраль очищенной жидкости. Перед подачей жидкости в магистрали неочищенной и очищенной жидкости ее пропускают через эжектор. Технический результат: повышение удобства в использовании и производительности очистки за счет одновременного истечения очищенной и неочищенной жидкости без уменьшения проходного сечения магистрали очищенной жидкости. 6 ил.
Изобретение относится к фильтрованию, а именно к способам очистки жидкостей от примесей, и может быть использовано в системах производственного и бытового водоснабжения, в пищевой и фармацевтической промышленности. Известен способ очистки воды от железа (а.с. СССР 1161480, МПК 7 C 02 F 1/64, авт. Б.М.Нестеренко, И.Г.Комарчев, Ф.М.Бадалов, Н.И.Качанова-Махова, приоритет от 22.09.1983, аналог), включающий вакуумирование потока очищаемой воды, смешение потока очищаемой воды с воздухом путем диспергирования, подачу водовоздушной смеси в корпус фильтра и последующий раздельный отвод очищенной воды и воздуха. Известный способ позволяет повысить степень очистки воды, интенсифицировать процесс очистки. Недостатком известного способа является невозможность обеспечения одновременного истечения очищенной воды и неочищенной воды для хозяйственных нужд (при мытье посуды, рук и т. д.), что создает значительные неудобства при его использовании. Известен очиститель водопроводной воды, устанавливающийся непосредственно на водопроводную трубу с краном, в котором описан способ очистки жидкости (патент США 5192436, МПК 7 B 01 D 27/08, приоритет 18.11.1991, прототип), где присутствует частичное перекрытие магистрали неочищенной жидкости, подача неочищенной жидкости в магистраль неочищенной жидкости и к фильтроэлементу – в магистраль очищенной жидкости. Известный способ обеспечивает одновременное истечение очищенной и неочищенной жидкости из соответствующих магистралей к потребителю. Недостаток: значительное снижение расхода очищенной жидкости в режиме одновременного истечения очищенной и неочищенной жидкости, что уменьшает производительность способа. Технический результат: повышение удобства в использовании и производительности очистки за счет одновременного истечения очищенной и неочищенной жидкости без уменьшения проходного сечения магистрали очищенной жидкости. Технический результат достигается за счет того, что в известном способе очистки жидкости, включающем частичное перекрытие магистрали неочищенной жидкости, подачу неочищенной жидкости в магистраль неочищенной жидкости и к фильтроэлементу – в магистраль очищенной жидкости, перед подачей жидкости в магистрали неочищенной и очищенной жидкости ее пропускают через эжектор. В предлагаемом способе перед подачей жидкости в магистрали неочищенной и очищенной жидкости ее пропускают через эжектор. Таким образом, повышается удобство в использовании и производительность очистки за счет возможности одновременного истечения очищенной и неочищенной жидкости без уменьшения проходного сечения (без “зарезания” потока) магистрали очищенной жидкости. На фиг.1 представлена схема реализации способа в режиме полного использования очищаемой жидкости в технических целях; на фиг.2 – схема реализации способа в режиме очистки всей поступающей жидкости; на фиг.3 – схема реализации способа в режиме одновременного истечения очищенной и неочищенной жидкости; на фиг.4 – схема реализации существующего способа (прототипа) в режиме полного использования очищаемой жидкости в технических целях; на фиг.5 – схема реализации существующего способа (прототипа) в режиме очистки всей поступающей жидкости; на фиг.6 – схема реализации существующего способа (прототипа) в режиме одновременного истечения очищенной и неочищенной жидкости. Устройство для реализации способа включает корпус фильтра 1 с фильтрующим элементом 2 и впускным каналом 3, магистраль неочищенной жидкости 4, эжектор 5, магистраль очищенной жидкости 6. Магистраль неочищенной жидкости 4 перекрывают посредством крана 7 с уплотнением 8 (на фиг.1-3 – не показано). Способ осуществляют следующим образом. Для полного использования очищаемой жидкости, например воды, в технических целях открывают посредством крана 7 магистраль неочищенной жидкости 4 (фиг.1). Вода при этом, проходя через эжектор 5 (фиг.1), будет напрямую сливаться в неочищенном виде к потребителю с сетевым давлением 0,3 МПа из магистрали неочищенной жидкости 4, а ее попадание в магистраль очищенной жидкости 6 исключается за счет создаваемого отрицательного разрежения в эжекторе 5. Для реализации способа в режиме очистки всей поступающей воды (фиг.2) магистраль неочищенной жидкости 4 перекрывают краном 7, и вода направляется в магистраль очищенной жидкости 6 через эжектор 5 к фильтрующему элементу 2 из прессованного титанового порошка типа ВТ1-00, а затем – к потребителю. Для реализации способа в режиме одновременного истечения очищенной и неочищенной жидкости (фиг.3) магистраль неочищенной жидкости 4 перекрывают краном 7 частично, и поток пропускают через эжектор. Применение заявляемого способа очистки жидкости повышает удобство в эксплуатации фильтра и производительность очистки в 1,5-2 раза в режиме одновременного истечения очищенной и неочищенной жидкости без уменьшения проходного сечения магистрали очищенной жидкости.
Формула изобретения
Способ очистки жидкости, включающий частичное перекрытие магистрали неочищенной жидкости, подачу неочищенной жидкости в магистраль неочищенной жидкости и к фильтроэлементу в магистраль очищенной жидкости, отличающийся тем, что перед подачей жидкости в магистрали неочищенной и очищенной жидкостей ее пропускают через эжектор.

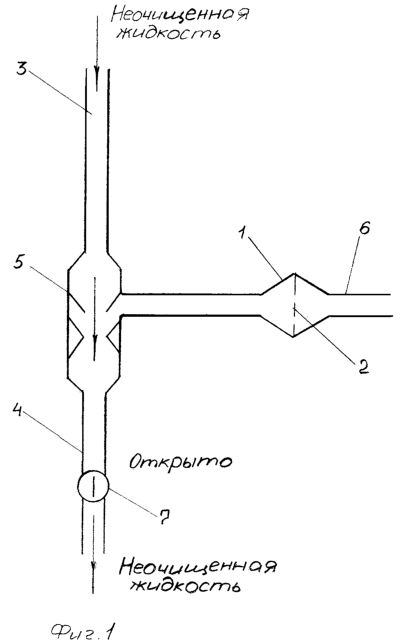

РИСУНКИ
|
||||||||||||||||||||||||||
