Патент на изобретение №2244560
|
||||||||||||||||||||||||||
(54) СПОСОБ САНИТАРНОЙ ОБРАБОТКИ ВОЗДУХА И УСТАНОВКА ДЛЯ ЕГО ОСУЩЕСТВЛЕНИЯ
(57) Реферат:
Изобретение относится к созданию оптимального микроклимата в помещениях. В способе ввод воздуха осуществляется через шланги мелкими струями. Влажность воздуха регулируют конденсацией на наружной поверхности воздуховода. Воздуховод выполнен треугольной формы. Шланги погружены в воду на 50-75 мм. Изобретение позволяет сократить энергетические затраты. 2 с.п. ф-лы, 1 ил.
Изобретение относится к сельскому хозяйству, в частности к способам создания оптимального микроклимата в животноводческих помещениях при минимальных затратах энергии и количестве устройств для осуществления данного способа. Известен способ санитарной очистки воздуха, включающий ввод воздуха, его орошение в форсуночной камере, а также нагрев (Водоснабжение и санитарная техника, №1, 1990, с.14) [1]. Известна установка, содержащая вентиляторы, всасывающий воздуховод, кондиционер с нагревателем и оросительной камерой с поддоном, теплообменник-охладитель с внешним источником тепла [1]. Использование в холодный период года для нагревания наружного воздуха исключительно внешнего источника тепла приводит к значительному расходу энергии. Технический результат состоит в сокращении энергетических затрат и создании оптимального микроклимата в помещениях, в частности, животноводческих с очисткой воздуха от аммиака, углекислого воздуха и пыли. Такой технический результат достигается тем, что в способе санитарной обработки воздуха, включающем ввод воздуха, орошение и нагрев, согласно изобретению, ввод воздуха в оросительную камеру осуществляют посредством подачи его мелкими струями через погруженные в воду шланги, а влажность воздуха регулируют посредством конденсации воды на наружной поверхности всасывающего воздуховода треугольной формы. Установка для осуществления способа дезинфекции и очистки воздуха, содержащая вентиляторы, нагреватель, оросительную камеру с поддоном, заполненным водой, всасывающий воздуховод, согласно изобретению, снабжена штангой с установленными на ней и погруженными в воду шлангами, а всасывающий воздуховод выполнен в виде треугольной формы и соединен с одной стороны с входной смесительной камерой, имеющей клапаны, с другой стороны – с выходной смесительной камерой, имеющей воздушные клапаны. На чертеже изображена установка для реализации предлагаемого способа. Она состоит из напорного центробежного вентилятора 1, выходной смесительной камеры 2 с воздушным клапаном 3 и воздухофильтром, штанги 4 с резиновыми шлангами 5, оросительной камеры 6 с поддоном 7, заполненной водой, сепаратора 8, нагревателя 9, например электрокалорифера, всасывающего центробежного вентилятора 10. Для осушения воздуха в животноводческом помещении используются всасывающий воздуховод 11 треугольной формы, входная смесительная камера 12 с клапанами 13 и 14. Установка работает следующим образом. Загрязненный воздух поступает в смесительную камеру 2 и центробежным вентилятором 1 через штангу (доску) 4 и шланги 5 подается в воду поддона 7 оросительной камеры 6. Шланги погружаются в воду на 50-75 мм, и при подаче воздуха в шланги последний поступает в воду, увлажняется и поступает в оросительное пространство камеры 5, где освобождается от капельной влаги на сепараторах 8. Напорный центробежный вентилятор 10 засасывает микродисперсный водовоздушный поток, очищенный от аммиака, углекислого газа, влаги и пыли, доводит его относительную влажность на нагревателе до 70-72% и подает чистый воздух в помещение, в частности животноводческое. Влажность воздуха регулируется посредством конденсации воды из воздуха фермы на наружной поверхности всасывающего треугольного воздуховода, у которого температура наружной поверхности всегда поддерживается автоматически до величины ниже температуры точки росы внутреннего воздуха. Установка очищает внутренний воздух от аммиака, углекислого газа, влаги и пыли и при этом обеспечивает высокую надежность в работе и существенное энергосбережение.
Формула изобретения
1. Способ санитарной обработки воздуха, включающий ввод воздуха, орошение и нагрев, отличающийся тем, что ввод воздуха в оросительную камеру осуществляют посредством подачи его мелкими струями через погруженные в воду шланги, а влажность воздуха регулируют посредством конденсации воды на наружной поверхности всасывающего воздуховода треугольной формы. 2. Установка для санитарной обработки воздуха, содержащая вентиляторы, нагреватель, оросительную камеру с поддоном, заполненным водой, всасывающий воздуховод, отличающаяся тем, что она снабжена штангой с установленными на ней и погруженными в воду шлангами, а всасывающий воздуховод выполнен треугольной формы и соединен с одной стороны с входной смесительной камерой, имеющей клапаны, с другой стороны – с выходной смесительной камерой, имеющей воздушные клапаны.

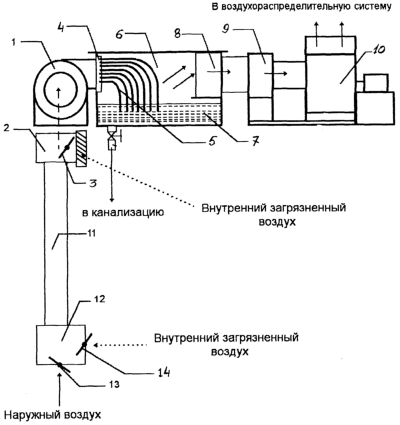

РИСУНКИ
MM4A Досрочное прекращение действия патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе
Дата прекращения действия патента: 17.08.2004
Извещение опубликовано: 27.12.2006 БИ: 36/2006
|
||||||||||||||||||||||||||
