Патент на изобретение №2244331
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
(54) СВЕТОСИЛЬНЫЙ ЗЕРКАЛЬНО-ЛИНЗОВЫЙ ОБЪЕКТИВ ПРЯМОГО ИЗОБРАЖЕНИЯ ПРИБОРОВ НОЧНОГО ВИДЕНИЯ
(57) Реферат:
Объектив содержит шесть компонентов, первый компонент выполнен в виде двояковыпуклой линзы, второй – отрицательная линза Манжена, третий – положительный мениск, четвертый – двояковыпуклая линза Манжена, пятый – положительная линза, а шестой – положительный мениск. Шестой и третий компоненты обращены выпуклостью навстречу друг другу. Третий, пятый и шестой компоненты представляют собой триплет с увеличенным воздушным промежутком между третьим и пятым компонентами. Обеспечивается повышение качества изображения по полю зрения и уменьшение габаритов приборов ночного видения на двухкаскадных и бипланарных ЭОПах. 1 ил.
Предлагаемое изобретение относится к области оптико-электронной техники и может быть использовано в качестве объектива приборов ночного видения уменьшенных габаритов на двухкаскадных и бипланарных электронно-оптических преобразователях (ЭОП) с прямым изображением. Наиболее близким по технической сущности является светосильный зеркально-линзовый объектив прямого изображения (патент РФ №2112258). Недостатком этого устройства является большая кривизна поля (до 1,3 мм при поле 6°) и астигматизм (до 1 мм по краю поля), что не позволяет использовать его с ЭОПами, имеющими равномерное разрешение по полю. Целью настоящего изобретения является улучшение качества изображения, даваемого объективом, для работы с ЭОП. Эта цель достигается тем, что в светосильном зеркально-линзовом объективе прямого изображения, содержащем шесть компонентов, компонент 1 выполнен в виде положительной двояковыпуклой линзы, компонент 2 выполнен в виде отрицательной линзы Манжена, компонент 3 и компонент 6 выполнены в виде положительных менисков, обращенных выпуклостью на встречу друг другу, компонент 4 выполнен в виде положительной двояковыпуклой линзы Манжена, компонент 5 выполнен в виде положительной двояковыпуклой линзы, а компонент 3, компонент 5 и компонент 6 представляют собой триплет с увеличенным воздушным промежутком между компонентами 3 и 5. Конструктивное исполнение светосильного зеркально-линзового объектива прямого изображения приборов ночного видения показано на чертеже. Здесь содержатся первый компонент 1, второй компонент 2, третий компонент 3 четвертый компонент 4, пятый компонент 5 и шестой компонент 6.
Параметры такого объектива: – расчетная длина волны – 656 нм, – рабочий спектральный диапазон – (546-900)нм, – фокусное расстояние F – геометрическое относительное отверстие 1:1,4 – эффективное относительное отверстие 1:1,6 – линейное поле зрения – 15,3 мм Принцип действия светосильного зеркально-линзового объектива прямого изображения приборов ночного видения заключается в следующем: Первый компонент 1, выполненный в виде положительной двояковыпуклой линзы, в сочетании со вторым компонентом 2, выполненном в виде отрицательной линзы Манжена частично компенсирует хроматические аберрации. Третий компонент 3, выполненный в виде положительного мениска, компенсирует астигматизм и кривизну поверхности изображения. Сочетание третьего компонента 3, пятого компонента 5 и шестого компонента 6 представляет собой триплет с увеличенным воздушным промежутком между третьим компонентом 3 и пятым компонентом 5 и исправляет остаточные аберрации системы. Промежуточное перевернутое изображение формируется компонентами 1, 2 и 3, расположено между третьим и четвертым компонентами. Прямое изображение затем формируется компонентами 4, 3, 5 и 6. Принимая за критерий качества величину полихроматической частотно-контрастной характеристики (ЧКХ) и учитывая параметры ЭОПа: – толщину защитного стекла фотокатода 1,2 мм – спектральную эффективность по длинам волн с учетом чувствительности фотокатода и светопропускания объектива 0,9 на длине волны 546 нм 1 на длине волны 656 нм 0,8 на длине волны 900 нм – пространственную частоту 30 линий/мм (рабочая разрешающая способность двухкаскадных ЭОПов) получаем следующие расчетные значения: Положение бесконечность точка на оси ЧКХ=25% точка поля 5 мм от центра изображения ЧКХ=15,5% точка поля 7,65 мм от центра изображения ЧКХ=15% Положительный эффект от предлагаемого технического решения заключается в повышении качества изображения по полю зрения, возможность уменьшения размеров приборов ночного видения на бипланарных и двухкаскадных ЭОПах.
Формула изобретения
Светосильный зеркально-линзовый объектив прямого изображения приборов ночного видения, содержащий оптические компоненты, первый из которых положительная линза, второй – отрицательная линза Манжена, третий и пятый – положительные линзы, четвертый – положительная линза Манжена, отличающийся тем, что введен шестой компонент, выполненный в виде положительного мениска, при этом первый компонент выполнен в виде двояковыпуклой линзы; шестой компонент и третий компонент, выполненный в виде положительного мениска, обращены выпуклостью навстречу друг другу, четвертый компонент выполнен в виде двояковыпуклой линзы, а третий, пятый и шестой компоненты представляют собой триплет с увеличенным воздушным промежутком между третьим и пятым компонентами.

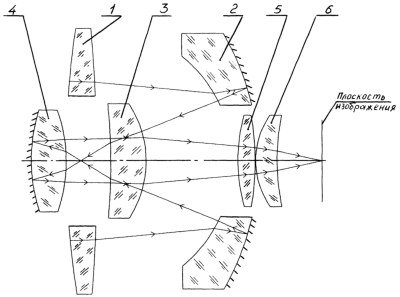

РИСУНКИ
MM4A Досрочное прекращение действия патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе
Дата прекращения действия патента: 27.05.2005
Извещение опубликовано: 27.12.2006 БИ: 36/2006
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
=72,44 мм
