Патент на изобретение №2244240
|
||||||||||||||||||||||||||
(54) ЭЛЕКТРОСТРЕЛКОВОЕ ОРУЖИЕ
(57) Реферат:
Изобретение относится к вооружению и может быть использовано в стрелковом оружии. Технический результат – увеличение скорости снаряда и соответственно повышения убойного эффекта за счет последовательного ускорения снаряда в стволе, а также обеспечение компактности устройства. Для достижения поставленной цели последовательно первому соленоиду в известном устройстве на выходе из ствола оружия коаксиально размещен второй соленоид, геркон с нормально разомкнутым контактом, а конденсаторная батарея выполнена из двух частей, причем первая часть конденсаторной батареи соединена с первым соленоидом через выключатель и обмотку электромагнита геркона, а другая часть конденсаторной батареи соединена со вторым соленоидом через нормально разомкнутые контакты геркона. 1 ил.
Изобретение относится к вооружению и может быть использовано в стрелковом оружии, например в пистолетах, автоматах, пулеметах, охотничьих ружьях, винтовках, карабинах, спортивном стрелковом оружии. Известна электромагнитная пушка /1/, содержащая ствол, коаксиально размещенный внутри соленоида, подключенного к источнику тока, и железный снаряд, расположенный в стволе. Недостатком известной электромагнитной пушки является необходимость выполнения соленоида достаточно длинным, чтобы обеспечить намагничивающую силу не только для втягивания снаряда, но и для его ускорения, а также для обеспечения компактности узла “ствол-соленоид”. Поскольку намагничивающая сила зависит от числа витков в обмотке соленоида и силы тока, то зачастую соленоид выполняется в виде усеченного конуса большой длины, меньшее основание которого расположено в начале ствола пушки, что усложняет технологию изготовления пушки и не обеспечивает достаточной скорости снаряда. Наиболее близким техническим решением из известных является электродинамическая пушка /2/, содержащая ствол, коаксиально размещенный внутри соленоида, снаряд из электропроводящего материала, расположенный в стволе, и ускоряющую катушку, размещенную коаксиально между стволом и соленоидом и подключенную к конденсаторной батарее. Недостатком известной электродинамической пушки является также недостаточная скорость снаряда несмотря на сложную конструкцию и систему коммутации для переключения соленоида и ускоряющей катушки, выполненной в виде усеченного конуса и расположенной внутри соленоида. Предлагаемым изобретением решается задача увеличения скорости снаряда и соответственно повышения убойного эффекта за счет последовательного ускорения снаряда в стволе, а также обеспечения компактности конструкции. Для достижения этого технического результата последовательно первому соленоиду на выходе из ствола коаксиально размещен второй соленоид, а часть конденсаторной батареи соединена с первым соленоидом через выключатель и обмотку электромагнита герметического контакта, а другая часть конденсаторной батареи соединена со вторым соленоидом через контакты замыкания герметического контакта. Сущность изобретения поясняется чертежом, где изображен общий вид электрострелкового оружия. Устройство содержит ствол 1, коаксиально расположенный в первом соленоиде 2 и во втором соленоиде 3, установленным на выходе из ствола. В стволе размещен снаряд 4, выполненный из материала с магнитной проницаемостью, например, из железо-никелевого сплава или “супермаллоя”. Конденсаторная батарея имеет две части 5 и 6, размещенные, например, в рукоятке устройства. Часть 5 конденсаторной батареи соединена с обмоткой первого соленоида 2 через выключатель 7 и обмотку 8 электромагнита герметического контакта (геркона) 9. Часть 6 конденсаторной батареи соединена с обмоткой второго соленоида 3 через контакты замыкания 10 герметического контакта 9. Устройство работает следующим образом. Для производства выстрела стрелок нажимает выключатель 7 и часть 5 конденсаторной батареи разряжается через обмотку первого соленоида 2 и обмотку 8 электромагнита герметического контакта 9. При этом намагничивающая сила первого соленоида 2 втягивает снаряд 4 и придает ему необходимую скорость. После разряда части 5 конденсаторной батареи снаряд 4 под действием силы инерции движется далее по стволу. Одновременно под действием намагничивающей силы обмотки 8 электромагнита соединяются контакты замыкания 10 герметического контакта 9 и начинается разрядка части 6 конденсаторной батареи через обмотку второго соленоида 3. При этом намагничивающая сила второго соленоида 3 ускоряет снаряд и придает ему окончательную скорость движения, которая составляет 3000-3500 м/с, что в 3-4 раза больше чем у известных стрелковых оружий с пороховыми зарядами. Источники информации 1. Physjes Today, 1980, № 12, р.19. 2. RU 2116604 C1. Электродинамическая пушка. МПК6 F 41 В 6/00, 1998 г.
Формула изобретения
Электрострелковое оружие, содержащее ствол, коаксиально размещенный внутри соленоида, снаряд из электропроводящего материала, размещенный в стволе, конденсаторную батарею, выключатель, отличающееся тем, что оно снабжено вторым соленоидом, размещенным на выходе из ствола, герконом с нормально разомкнутым контактом, а конденсаторная батарея выполнена из двух частей, причем первая часть конденсаторной батареи соединена с первым соленоидом через выключатель и обмотку электромагнита геркона, а другая часть конденсаторной батареи соединена со вторым соленоидом через нормально разомкнутые контакты геркона.

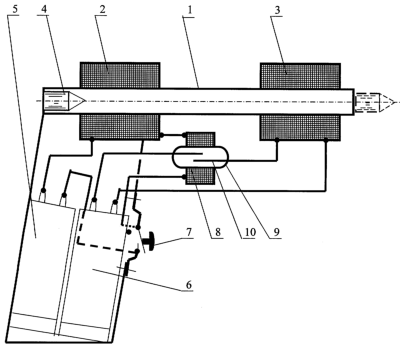

РИСУНКИ
MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе
Дата прекращения действия патента: 27.11.2005
Извещение опубликовано: 27.06.2007 БИ: 18/2007
|
||||||||||||||||||||||||||
