(54) ВРАЩАЮЩАЯСЯ ОРУЖЕЙНАЯ УСТАНОВКА ТРАНСПОРТНОГО СРЕДСТВА
(57) Реферат:
Изобретение относится к транспортному машиностроению, в частности к вращающимся оружейным установкам транспортных средств. Сущность изобретения заключается в том, что установка выполнена в виде плоской платформы с проемом, установленной на погоне на уровне крыши транспортного средства, содержащей опоры оружия. Опоры закреплены по периметру платформы снаружи и выполнены с возможностью установки на них различных видов оружия и ведения одновременной и раздельной стрельбы в одном или нескольких независимых между собой направлениях наведения оружия в положении платформы по-боевому. Проем платформы выполнен с возможностью размещения одного или нескольких стрелков, а сама платформа снабжена элементами укрытия для положения по-походному с размещением оружия на местах, предусмотренных для его перевозки в этом положении. Технический результат изобретения состоит в повышении боевых и эксплуатационных характеристик оружейной установки. 5 ил.

Изобретение относится к транспортному машиностроению, в частности к вращающимся оружейным установкам транспортных средств.
Известна вращающаяся оружейная установка бронетранспортера, содержащая погон, оружие, стопор установки в положении по-походному, тормоз погона, выполненная в виде башни, установленной на погоне выше уровня крыши бронетранспортера [1].
Недостатками данного решения является:
– невозможность скрыть оружейную установку до начала спецопераций, связанных с секретностью их выполнения;
– отсутствие возможности ведения стрельбы из различных видов оружия в нескольких независимых между собой направлениях наведения оружия;
– ограниченные возможности по размещению и использованию дополнительного оружия.
Технический результат, достигаемый заявляемым решением, заключается в устранении указанных недостатков.
Указанный результат достигается тем, что вращающаяся оружейная установка, содержащая погон, оружие, стопор установки в положении по-походному, тормоз погона, выполнена в виде плоской платформы с проемом, установленной на погоне на уровне крыши транспортного средства, содержащей опоры оружия, закрепленные по периметру платформы снаружи, выполненные с возможностью установки на них различных видов оружия и ведения одновременной и раздельной стрельбы в одном или нескольких независимых между собой направлениях наведения оружия в положении платформы по-боевому, при этом проем платформы выполнен с возможностью размещения одного или нескольких стрелков, а сама платформа снабжена элементами укрытия для положения по-походному с размещением оружия на местах, предусмотренных для его перевозки в этом положении.
Заявляемое техническое решение иллюстрируется чертежами, где:

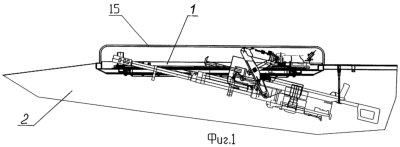

Фиг.1 – вращающаяся оружейная установка транспортного средства (положение по-походному);
Фиг.2 – вращающаяся оружейная установка транспортного средства (установка гранатомета и пулемета);
Фиг.3 – вращающаяся оружейная установка транспортного средства (установка гранатомета и пулемета), вид сверху;
Фиг.4 – вращающаяся оружейная установка транспортного средства (установка гранатомета и крупнокалиберного пулемета);
Фиг.5 – вращающаяся оружейная установка транспортного средства (установка гранатомета и крупнокалиберного пулемета), вид сверху.
Вращающаяся оружейная установка 1 размещается на корпусе 2 транспортного средства и содержит погон 3, плоскую платформу 4, установленную через болты 5 на погон на одном уровне с крышей 6 транспортного средства, тормоз 7 погона, стопор 8 установки 1 в положении по-походному. По периметру платформы 4 снаружи закреплены опоры 9, 10, 11 оружия, выполненные с возможностью установки на них гранатомета 12 со станком, пулемета 13, крупнокалиберного пулемета 14 и ведения из них одновременной и раздельной стрельбы в одном направлении А или в нескольких независимых между собой направлениях Б, В наведения оружия 12, 13, 14 в положении платформы по-боевому, при этом проем платформы выполнен с возможностью размещения одного или нескольких стрелков, а сама платформа снабжена элементами 15 укрытия для положения установки по-походному с размещением оружия на местах, предусмотренных для его перевозки в этом положении.
В положении установки 1 по-походному оружие 12, 13, 14 закреплено в корпусе 2 на местах, предусмотренных для перевозки оружия по-походному, а платформа 4 закрыта элементами 15 укрытия и зафиксирована стопором 8.
Для перевода установки 1 из положения по-походному в положение по-боевому убирают элементы 15 укрытия, устанавливают оружие 12, 13, 14 на опоры 9, 10, 11 платформы 4, снимают установку со стопора 8 по-походному, перемещая рычаг стопора в соответствующее положение. В зависимости от обстановки возможна установка оружия в различном сочетании между собой как вместе, так и отдельно каждого вида оружия.
Для ведения стрельбы растормаживают погон 3 поворотом рукоятки 16 тормоза 7 погона в соответствующее положение, поворачивают установку 1 в направлении стрельбы, затормаживают погон при помощи рукоятки 16, наводят оружие на цель через прицелы оружия поворотом оружия на опорах 9, 10, 11 в одном или нескольких независимых между собой направлениях наведения оружия и производят выстрелы одновременно из всех видов установленного оружия или отдельно из каждого вида оружия.
Для перевода установки 1 из положения по-боевому в положение по-походному перемещают рычаг стопора 8 в соответствующее положение, поворачивают установку 2 до срабатывания стопора 8, убирают оружие 12, 13, 14 на места, предусмотренные для перевозки оружия по-походному, закрывают платформу 4 элементами 15 укрытия.
Предлагаемое техническое решение предлагается использовать в автомобилях многоцелевого назначения, выпускаемых ОАО “ГАЗ”.
Источник информации
1. “Бронетранспортер БТР-80”, техническое описание (стр.57), издание пятое – прототип.
Формула изобретения
Вращающаяся оружейная установка, содержащая погон, оружие, стопор установки в положении по-походному, тормоз погона, отличающаяся тем, что она выполнена в виде плоской платформы с проемом, установленной на погоне на уровне крыши транспортного средства, содержащей опоры оружия, закрепленные по периметру платформы снаружи, выполненные с возможностью установки на них различных видов оружия и ведения одновременной и раздельной стрельбы в одном или нескольких независимых между собой направлениях наведения оружия в положении платформы по-боевому, при этом проем платформы выполнен с возможностью размещения одного или нескольких стрелков, а сама платформа снабжена элементами укрытия для положения по-походному с размещением оружия на местах, предусмотренных для его перевозки в этом положении.
