Патент на изобретение №2244222

Published by on




РОССИЙСКАЯ ФЕДЕРАЦИЯ



ФЕДЕРАЛЬНАЯ СЛУЖБА
ПО ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ,
ПАТЕНТАМ И ТОВАРНЫМ ЗНАКАМ
(19) RU (11) 2244222 (13) C2
(51) МПК 7
F24H9/20
(12) ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ПАТЕНТУ

Статус: по данным на 27.01.2011 – действует

(21), (22) Заявка: 2002134070/06, 18.12.2002

(24) Дата начала отсчета срока действия патента:

18.12.2002

(45) Опубликовано: 10.01.2005

(56) Список документов, цитированных в отчете о
поиске:
RU 2090805 С1, 20.09.1997. RU 2154773 С1, 20.08.2000. RU 2116582 С1, 27.07.1998. RU 2091674 С1, 27.09.1997. GB 1564486 А, 10.04.1980. ЕР 0340611 А2, 08.11.1989.

Адрес для переписки:

142190, Московская обл., г. Троицк, ул. Сиреневый бульвар, 6, кв.117, Б.А. Штрамбранду

(72) Автор(ы):

Штрамбранд Б.А. (RU)

(73) Патентообладатель(и):

Штрамбранд Борис Абрамович (RU)

(54) СИСТЕМА УПРАВЛЕНИЯ КОТЕЛЬНОЙ

(57) Реферат:

Изобретение относится к теплоэнергетике, а именно к системам тепло-горячего водоснабжения. Цель разработки – повышение функциональных свойств систем управления котельных. Система управления котельной содержит блок нагрева воды с подводящим и отводящим коллекторами, связанную систему трубопроводов с включающей набор задвижек и клапанов арматурой, образующих циркуляционный контур, соединенный с этими коллекторами и взаимодействующий с системой потребления тепла, контур рециркуляции, соединенный с подающим и отводящим коллекторами блока нагрева воды и совмещенный в этой части с циркуляционным контуром, и линию перепуска, связанную с подающим и отводящим коллекторами, при этом блоки управления и регулирования потока и блока нагрева выполнены в виде частотных преобразователей, связанных с электроприводами блоков регулирования, а набор вентилей, задвижек клапанов выполнен в виде запорной арматуры. Система управления котельной позволяет эффективно и экономно обеспечивать теплой-горячей водой потребителей городов и районов. 2 з.п. ф-лы, 1 ил.

Изобретение относится к теплоэнергетике и может быть использовано в системе централизованного тепло-горячего водоснабжения жилых и производственных помещений.

Известна система автоматического регулирования водогрейной котельной, включающая блок нагрева воды, выполненный в виде группы котлов с подающим и отводящим коллекторами, связанную систему трубопроводов с включающей набор задвижек и клапанов арматурой, образующих циркуляционный контур, соединенный с этими коллекторами и взаимодействующий с системой потребления тепла, контур рециркуляции, соединенный с подающим и отводящим коллекторами блока нагрева воды и совмещенный в этой части с циркуляционным контуром, и линию перепуска, связанную с подающим и отводящим коллекторами.

RU патент №2090805 МПК А 24 D 19/10.

Недостатками известной системы автоматического регулирования водогрейной котельной являются низкие функциональные свойства.

Задача, на решение которой направлено предлагаемое решение, – повышение функциональных свойств системы автоматического регулирования водогрейной котельной.

Вышеупомянутый недостаток исключается тем, что система автоматического управления котельной, включающая блок нагрева воды с подающим и отводящим коллекторами, связанную систему трубопроводов с включающей набор задвижек и клапанов арматурой, образующих циркуляционный контур, соединенный с этими коллекторами и взаимодействующий с системой потребления тепла, контур рециркуляции, соединенный с подающим и отводящим коллекторами блока нагрева воды и совмещенный с циркуляционным контуром, и линию перепуска, связанную с подающим и отводящим коллекторами, блоки регулирования потока, блоки управления блоком нагрева воды и блоками регулирования потока, датчики температуры, датчики давления воды и датчик метеофактора /датчик полноты сгорания топлива, при этом блоки регулирования потоком выполнены в виде насосов переменной производительности, а блоки регулирования нагрева воды выполнены также в виде насосов, дымососов и вентиляторов переменной производительности с электроприводами, соединенными с частотными преобразователями.

Датчики температуры, давления, метеофактора связаны с частотными блоками управления насосов, вентиляторов и дымососов, а набор вентилей, задвижек, клапанов выполнен в виде запорной арматуры.

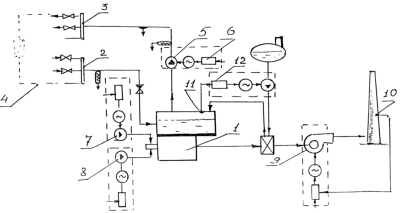

На чертеже показана схема системы управления котельной, общий вид,

Система управления котельной содержит блок нагрева воды 1 с подводящим и отводящим коллекторами 2 и 3, связанную систему трубопроводов с арматурой, образующих циркуляционный контур 4, соединенный с этими коллекторами 2 и 3 и взаимодействующий с системой потребления тепла (контур рециркуляции не показан), блок регулирования потока 5 выполнен в виде насоса с асинхронным электропроводом и соединенным с частотным блоком управления 6, блоки управления и регулирования 7, 8 и 9 блока нагрева воды 1, подачи топлива, воздуха и отвода продуктов горения (дымосос) соответственно, при этом блоки управления и регулирования 9 (дымосос) связаны с датчиком 10 полноты сгорания топлива, датчиком расхода воды 11 в контуре подпитки связаны с частотным преобразователем 12 блока подпитки воды.

Принцип действия системы управления следующий. При изменении температуры или давления потока в циркуляционном контуре дается команда на блоки управления и регулирования 7, 8, 9 блоком нагрева 1, а также на блок управления и регулирования потоком 6 в циркуляционном контуре. При этом регулирование потока, а также потоков (газ, воздух, продукты горения) в блоке нагрева воды 1, горение топлива происходит в благоприятных режимах путем плавного регулирования производительности насосов, вентиляторов, дымососов, изменение в широких пределах их оборотов (от 1-го оборота в минуту до 3000 об/мин). То есть регулирование всех энергоносителей, потоков и воздуха, продуктов горения происходит не путем запирающе-регулирующей арматуры: диффузоров, задвижек, клапанов, шиберов (в данной конструкции системы управления котельной они просто отсутствуют), а посредством плавного изменения подачи этих потоков, энергоносителей (газ, продукты горения), воздуха в блоках нагрева воды и в циркуляционных системах и путем измерения частоты в электроприводах блоков регулирования 7, 8, 9.

Применение в комплексе частотных блоков управления в блоках регулирования позволяет значительно улучшить эксплуатационные свойства системы управления котельной и экономить не только топливо, но и электроэнергию, улучшить экологические условия сжигания газа, жидкого и твердого топлива, значительно улучшает эксплуатацию электроприводов и арматуры котельной.

Формула изобретения

1. Система управления котельной, содержащая блок нагрева воды с подводящим и отводящим коллекторами, связанную систему трубопроводов с включающей наборы вентилей, задвижек и клапанов арматурой, образующих циркуляционный контур, соединенный с этими коллекторами и взаимодействующий с системой потребления тепла, контур рециркуляции, соединенный с подающим и отводящим коллекторами блока нагрева воды и совмещенный с циркуляционным контуром, и линию перепуска, связанную с подающим и отводящим коллекторами, блоки регулирования потока, блоки управления блоком нагрева воды и блоками регулирования потока, датчики температуры, датчики давления воды, датчик метеофактора, блоки регулирования потока выполнены в виде насосов переменной производительности с электроприводами, соединенными с частотными преобразователями, отличающаяся тем, что блоки управления блоком нагрева воды выполнены в виде насосов, дымососов и вентиляторов переменной производительности с электроприводами, соединенными с частотными преобразователями.

2. Система по п.1, отличающаяся тем, что все датчики связаны с частотными преобразователями.

3. Система по п.1, отличающаяся тем, что арматура – набор вентилей, клапанов, задвижек выполнена в виде запорной арматуры.

РИСУНКИ
