Патент на изобретение №2244086

(54) СПОСОБ ИЗГОТОВЛЕНИЯ ЗАПОРНОЙ СИСТЕМЫ ДВЕРИ И ЗАПОРНАЯ СИСТЕМА ДВЕРИ

(57) Реферат:

Изобретение относится к области скобяных изделий и касается способа изготовления запорной системы двери, включающего изготовление, по меньшей мере, двух замков, каждый из которых включает корпус, ригель и механизм секретности, отличающийся тем, что часть ригеля одного замка изготавливают в качестве корпуса или части корпуса другого замка. Предложена запорная система двери. Данный способ позволяет повысить устойчивость к взлому. 2 н.п. ф-лы, 4 ил.

Изобретение относится к строительству, в частности к способу изготовления запорной системы двери и запорной системы двери, и может быть широко использовано при изготовлении двери или его элементов.

Известен способ изготовления запорной системы двери, включающий изготовление, по меньшей мере, двух замков, каждый из которых включает изготовление корпуса, ригеля и механизма секретности (патент №2163289, РФ, 2001 г.).

Известна запорная система двери, включающая, по меньшей мере, два замка, каждый из которых содержит корпус, ригель и механизм секретности (патент №2163289, РФ, 2001 г.).

Задача, на решение которой направлены заявляемые технические решения, состоит в расширении арсенала технических средств для способа изготовления запорной системы двери и конструкции запорной системы двери.

Технический результат, который может быть получен при осуществлении способа изготовления запорной системы двери и конструкции запорной системы двери, заключается в реализации указанной выше задачи – расширение арсенала технических средств для способа изготовления запорной системы двери и конструкции запорной системы двери.

Сущность заявляемого способа заключается в том, что в способе изготовления запорной системы двери, включающем изготовление, по меньшей мере, двух замков, каждый из которых включает изготовление корпуса, ригеля и механизма секретности, согласно изобретению, часть ригеля одного замка используют в качестве корпуса или части корпуса другого замка.

Сущность заявляемого устройства заключается в том, что в запорной системе двери, включающей, по меньшей мере, два замка, каждый из которых содержит корпус, ригель и механизм секретности, согласно изобретению часть ригеля одного замка выполнена в виде корпуса или части корпуса другого замка.

Сопоставительный анализ заявляемого способа изготовления запорной системы двери с прототипом показывает, что заявляемый способ имеет общие признаки с прототипом:

– изготовление, по меньшей мере, двух замков, каждый из которых включает изготовление корпуса, ригеля и механизма секретности.

Заявляемый способ изготовления запорной системы двери отличается от прототипа новыми признаками:

– часть ригеля одного замка используют в качестве корпуса или части корпуса другого замка.

Сопоставительный анализ заявляемой запорной системы двери с прототипом показывает, что заявляемый объект имеет общие признаки с прототипом:

– включает, по меньшей мере, два замка, каждый из которых содержит корпус, ригель и механизм секретности.

Заявляемая запорная система двери отличается от прототипа новыми признаками:

– часть ригеля одного замка выполнена в виде корпуса или части корпуса другого замка.

Из приведенного перечня признаков заявляемого способа изготовления запорной системы двери и конструкции запорной системы и достижения поставленной задачи наглядно видно, что заявляемые технические решения представляют собой новую совокупность признаков, как сочетание известных и новых признаков, обеспечивающих получение нового технического результата, неизвестного на дату подачи заявки. Новый технический результат, который может быть получен при осуществлении изобретения, заключается в расширении арсенала технических средств для способа изготовления запорной системы двери и конструкции запорной системы двери.

Предлагаемый способ изготовления запорной системы двери и конструкция запорной системы двери промышленно применимы, т.к. могут быть использованы в строительстве, промышленности, сельском хозяйстве и других отраслях народного хозяйства, где используются двери и их элементы.

Технические решения заявляемых объектов соответствуют критерию “новизна”, т.к. они неизвестны из уровня техники на дату подачи заявки. Не известна из уровня техники совокупность существенных признаков заявляемых технических решений и их влияние на получение требуемого технического результата.

Технические решения заявляемых объектов соответствуют критерию “изобретательский уровень”, т.к. не выявлены решения, имеющие признаки, совпадающие с их отличительными признаками, и не обнаружена известность влияния отличительных признаков на получаемый технический результат.

Таким образом, заявляемые технические решения “Способ изготовления запорной системы двери” и “Запорная система двери” связаны между собой настолько, что они образуют единый изобретательский замысел и соответствуют всем критериям, предъявляемым к изобретению, и обеспечивают получение нового технического результата.

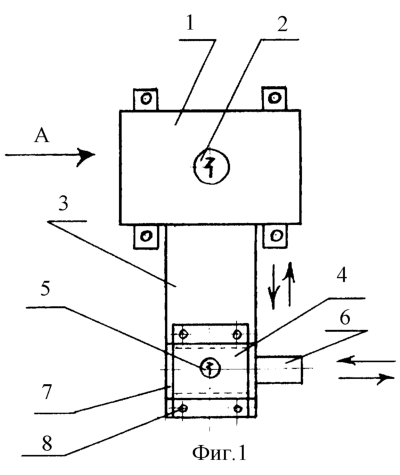

На фиг.1 показан способ изготовления запорной системы двери и запорная система двери (вариант исполнения 1); на фиг.2 – вид А на фиг.1; на фиг.3 показан способ изготовления запорной системы двери и запорная система двери (вариант исполнения 2); на фиг.4 – вид Б на фиг.3.

Запорная система двери (вариант исполнения 1), содержит, по меньшей мере, два замка (см. фиг.1 и 2), один из замков содержит корпус 1, механизм секретности 2, ригель 3 с боковыми частями или частью 7, второй замок содержит корпус 4, механизм секретности 5, ригель 6 и крепежные элементы 8, причем второй замок, посредством крепежных элементов 8, закреплен к ригелю 3 первого замка. Боковая часть или боковые части 7 ригеля 3 первого замка участвует или участвуют в формировании или изготовлении корпуса второго замка. Механизм секретности 2 кинематически сообщен с ригелем 3 и обеспечивает его санкционированное перемещение. Механизм секретности 5 кинематически сообщен с ригелем 6 и обеспечивает его санкционированное перемещение. Направления перемещения ригеля 3 и ригеля 6, на фиг.1 показаны стрелками. При данном варианте исполнения часть ригеля 3 одного замка используют в качестве части корпуса 4 другого замка. При предлагаемом варианте исполнения могут быть использованы части или часть ригеля 3 для изготовления части корпуса 4 другого замка.

Запорная система двери (вариант исполнения 2), содержит, по меньшей мере, два замка (см. фиг.3 и 4), один из замков содержит корпус 1, механизм секретности 2, ригель 3, второй замок содержит корпус 4, механизм секретности 5, ригель 6 и крепежные элементы 8, отверстие 9 и крышку, причем второй замок, посредством крепежных элементов 8, закреплен к ригелю 3 первого замка. Отверстие 9 изготовлено или выполнено методом штамповки, причем часть ригеля 3, которая, образовалась в результате изготовления отверстия 9, использована в виде крышки 10, участвующей в изготовлении или формировании корпуса 4 замка. Механизм секретности 2 кинематически сообщен с ригелем 3 и обеспечивает его санкционированное перемещение. Механизм секретности 5 кинематически сообщен с ригелем 6 и обеспечивает его санкционированное перемещение. Направления перемещения ригеля 3 и ригеля 6, на фиг.1 показаны стрелками. При данном варианте исполнения часть ригеля 3 одного замка используют в качестве корпуса 4 другого замка. При предлагаемом варианте исполнения могут быть использованы части или часть ригеля 3 для изготовления целиком корпуса 4 другого замка.

Способ реализуется следующим образом.

Изготовили запорную систему двери, включающую в себя, по меньшей мере, два замка. Один из замков изготовили в виде корпуса 1, механизма секретности 2 и ригеля 3. Второй замок также изготовили в виде корпуса 4, механизма секретности 5 и ригеля 6, причем второй замок, посредством крепежных элементов 8, закрепили к ригелю 3 первого замка, а корпус 4 второго замка частично или полностью изготовили из материала ригеля 3 первого замка.

Устройство работает следующим образом.

Один из замков запорной системы закрепляют к опорной поверхности посредством отверстий, выполненных в корпусе 1. Другой замок посредством крепежных элементов 8 закрепляют к ригелю 3 первого замка. Посредством механизма секретности 2 санкционированно перемещают ригель 3 совместно со вторым замком, а ригель 6 санкционированно перемещают посредством механизма секретности 5. Запирание осуществляют ригелем 6 (в запирании могут участвовать и два ригеля 3 и 6). Ригеля 3 и 6, а также корпуса 1 и 4 могут иметь любую геометрическую форму.

Таким образом, заявляемые технические решения “Способ изготовления запорной системы двери” и “Запорная система двери” обеспечивают достижение поставленной задачи и получение нового технического результата.

Формула изобретения

1. Способ изготовления запорной системы двери, включающий изготовление, по меньшей мере, двух замков, каждый из которых включает корпус, ригель и механизм секретности, отличающийся тем, что часть ригеля одного замка изготавливают в качестве корпуса или части корпуса другого замка.

2. Запорная система двери, включающая, по меньшей мере, два замка, каждый из которых содержит корпус, ригель и механизм секретности, отличающаяся тем, что часть ригеля одного замка выполнена в виде корпуса или части корпуса другого замка.
