Патент на изобретение №2243909

(54) АВТОМАТИЗИРОВАННОЕ УСТРОЙСТВО ИЗМЕРЕНИЯ ИЗНОСА КОНТАКТНЫХ ПЛАСТИН ТОКОПРИЕМНИКА

(57) Реферат:

Изобретение относится к транспортной технике, а именно к устройствам диагностики токоприемников электроподвижного состава (ЭПС) в депо (на заводе). Устройство содержит измерительный щуп, связанный с контактной пластиной токоприемника и с регистрирующим прибором, установленным на подвижной каретке. Устройство измерения износа контактных пластин токоприемника снабжено электроприводом с ходовым винтом, а также аналоговыми датчиками износа и перемещения, которые соединены через амплитудно-цифровой преобразователь с ПЭВМ. При очередных заходах ЭПС в депо результаты автоматизированных испытаний каждого токоприемника фиксируются на одной и той же дискете. Технический результат – возможность получить массив данных для последующей обработки на ЭВМ с целью повышения точности прогнозирования сроков обслуживания ЭПС по состоянию. 1 ил.

Изобретение относится к транспортной технике, а именно к устройствам диагностики токоприемников электроподвижного состава (ЭПС) в депо (на заводе).

Аналогами предлагаемого устройства являются способы измерений в отдельных точках вдоль полоза с применением известных измерительных приборов (микрометр, штангенциркуль и т.п.).

Наряду со значительной трудоемкостью процесса измерения эти методы не дают достаточной точности, кроме того, невозможно получить непрерывную кривую формы износа вдоль полоза.

При измерении величины износа контактных пластин необходим специальный прибор, который для повышения точности должен иметь постоянную горизонтальную базу отсчета, позволяющую проводить измерения в случае, когда полоз выгнут вверх или вниз.

Недостатками прототипа являются невозможность прямого автоматизированного включения данных в электронный паспорт ЭПС (токоприемника), сложность и трудоемкость обработки полученных данных.

Перечисленных недостатков лишено предлагаемое автоматизированное устройство измерения износа контактных пластин токоприемника.

Целью изобретения является использование для измерения износа контактных пластин электронно-вычислительной техники, возможностей программирования, создание электронного паспорта ЭПС (токоприемника), снижение трудоемкости обработки полученных результатов, повышение точности и прогнозирование сроков замены изношенных контактных пластин (вставок).

Указанная цель достигается тем, что известное автоматизированное устройство измерения износа контактных пластин токоприемника, содержащее измерительный щуп, связанный с контактной пластиной токоприемника и с регистрирующим прибором, установленным на подвижной каретке, смонтированной на направляющей рейке, укрепляемой на полозе токоприемника вдоль указанной контактной пластины посредством элементов фиксации, дополнено электроприводом с ходовым винтом, на котором закреплена вышеупомянутая подвижная каретка, а перемещения измерительного щупа и регистрирующего прибора фиксируются соответственно аналоговыми датчиками износа и перемещения, которые соединены через амплитудно-цифровой преобразователь с ПЭВМ.

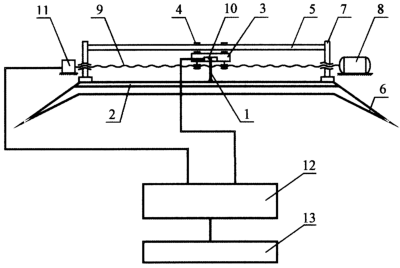

На чертеже представлено автоматизированное устройство измерения износа контактных пластин токоприемника.

Предлагаемое устройство содержит измерительный щуп 1, контактную пластину токоприемника 2, регистрирующий прибор 3, подвижную каретку 4, направляющую рейку 5, полоз токоприемника 6, элементы фиксации 7, электропривод 8, ходовой винт 9, аналоговый датчик износа 10, аналоговый датчик перемещения 11, амплитудно-цифровой преобразователь 12, ПЭВМ 13.

Устройство работает следующим образом (см. чертеж). На крышу ЭПС, находящегося в стойле депо, слесарь-оператор поднимает комплекс и закрепляет его на полозе токоприемника 6 при помощи элементов фиксации 7. Амплитудно-цифровой преобразователь 12 регистрирующего прибора 3 кабелем или с помощью радиосигнала соединяется с переносной ПЭВМ 13, имеющей специальную программу обработки полученных данных.

Слесарь-оператор включает кнопку “Пуск” и регистрирующий прибор 3, закрепленный на подвижной каретке 4, начинает перемещаться по направляющей рейке 5 вдоль полоза 6. Перемещение регистрирующего прибора 3 осуществляется с помощью электропривода 8 и ходового винта 9. При движении регистрирующего прибора 3 щуп 1, соприкасаясь с контактной пластиной 2, с помощью аналогового датчика износа 10 через амплитудно-цифровой преобразователь 12 передает сигнал на ПЭВМ 13, одновременно подается сигнал от датчика перемещения 11. В ПЭВМ 13 с помощью разработанной программы происходит анализ полученных данных, строятся кривые износа для каждой контактной пластины токоприемника, рассчитывается коэффициент использования вставок и выводится заключение о дальнейшем использовании контактных пластин или их замене на новые.

Полученная информация вносится в электронный паспорт ЭПС (токоприемника) и, при необходимости, записывается на магнитный носитель или распечатывается на принтере и вклеивается в бортовой журнал ЭПС.

При очередных заходах ЭПС в депо результаты автоматизированных испытаний каждого токоприемника фиксируются на одной и той же дискете. Это дает возможность получить массив данных для последующей обработки на ЭВМ с целью прогнозирования сроков обслуживания ЭПС по состоянию.

Повышение достоверности испытаний, увеличение диагностических параметров, дающих наиболее информативные сведения о состоянии конкретных токоприемников ЭПС, и прогнозирование сроков ремонта, предотвращение ущерба от повреждений и задержек ведет к повышению надежности работы железной дороги (безопасности движения), ускоренному надежному пропусканию международных контейнерных поездов и пассажирских поездов при повышенных скоростях движения.

Формула изобретения

Автоматизированное устройство измерения износа контактных пластин токоприемника, содержащее измерительный щуп, связанный с контактной пластиной токоприемника и с регистрирующим прибором, установленным на подвижной каретке, смонтированной на направляющей рейке, укрепляемой на полозе токоприемника вдоль указанной контактной пластины посредством элементов фиксации, отличающееся тем, что оно снабжено электроприводом с ходовым винтом, на котором закреплена вышеупомянутая подвижная каретка, а перемещения измерительного щупа и регистрирующего прибора фиксируются соответственно аналоговыми датчиками износа и перемещения, которые соединены через амплитудно-цифровой преобразователь с ПЭВМ.

РИСУНКИ

MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе

Дата прекращения действия патента: 11.02.2008

Извещение опубликовано: 27.12.2009 БИ: 36/2009
