Патент на изобретение №2243632

(54) ЗУБ БОРОНЫ КОНСТРУКЦИИ БУРКОВА Л.Н.

(57) Реферат:

Изобретение относится к сельскохозяйственному машиностроению и может быть использовано для поверхностной обработки почвы. Зуб бороны имеет тело с рабочими кромками. В нижней части тело выполнено в виде симметрично отогнутых в продольно-вертикальной плоскости относительно направления движения криволинейных рабочих частей. Длина рабочих частей равна между собой. Зона сопряжения рабочих частей выполнена по кривой для дополнительного рыхления и вычесывания сорняков. Такое конструктивное выполнение способствует повышению качества поверхностной обработки почвы и эффективному вычесыванию сорняков.

Изобретение относится к сельскохозяйственному машиностроению и может быть использовано при создании новых почвообрабатывающих машин, в частности борон.

Известны зубовые бороны, описанные в книге А.Н.Карпенко и В.М.Халанского “Сельскохозяйственные машины”, ВО Агропромиздат, 1989 г., стр. 43-44.

Существенным недостатком такой бороны является неполное осуществление рабочего процесса по вычесыванию сорняков, он имеет место, но так как зуб вертикально поставлен, то вычесывание происходит только ограниченной областью – частью граней, участвующих в работе по направлению движения.

Известна так же конструкция зуба бороны из книги Н.К.Мизитова “Машины почвоводоохранного земледелия”, М., Россельхозиздат, 1978, с.48. И в этой конструкции указанные недостатки имеют место.

Задачей данного изобретения является устранение указанного недостатка путем изменения конструкции зуба бороны.

Поставленная задача решается тем, что тело зуба бороны в нижней части вылолнено в виде симметричных в продольно-вертикальной плоскости относительно направления движения двух криволинейных рабочих частей с выступом на каждом из них или без него на их рабочих кромках, причем отогнутые рабочие части имеют треугольный профиль, а их затылочные части и зона их сопряжения выполнены по кривой для дополнительного рыхления и частичного вычесывания сорняков, при этом длина отогнутых частей зуба равна между собой.

Новые существенные признаки:

– тело зуба в нижней части выполнено в виде симметрично отогнутых относительно вертикальной оси и расположенных в продольно-вертикальной плоскоти относительно направления движения двух криволинейных рабочих частей с выступом на каждой из них или без него,

– отогнутые рабочие части имеют треугольный профиль,

– затылочные части отогнутых рабочих частей и зоны их сопряжения выполнены по кривой,

– длина отогнутых частей зуба равна между собой.

Перечисленные новые существенные признаки в совокупности с известными необходимы и достаточны для достижения технического результата во всех случаях, на которые распространяется испрашиваемый объем правовой защиты.

Технический результат достигается за счет того, что

– тело зуба бороны в нижней части выполнено в виде симметрично отогнутых относительно вертикальной оси и расположенных в продольно-вертикальной плоскости относительно направления движения двух криволинейных рабочих частей с выступе на каждом из них или без него обеспечивает более интенсивное вычесывание сорняков и рыхление почвы,

– отогнутые рабочие части имеют треугольный профиль для увеличения длины рабочей кромки и улучшения качества обработки,

– затылочные части отогнутых рабочих частей зуба и зона их сопряжения выполнены по кривой для дополнительного рыхления и частичного вычесывания сорняков,

– длина отогнутых частей зуба равна между собой для создания одинаковых условий при работе зуба.

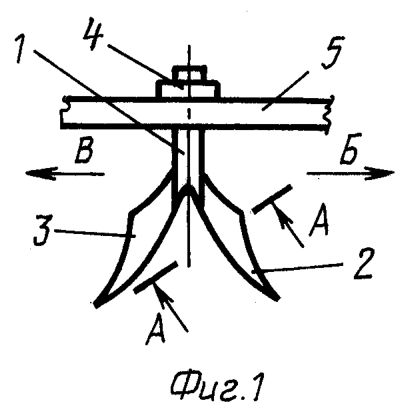

На фиг.1 дан фронтальный вид предлагаемого зуба бороны; на фиг.2 дано сечение А-А с фиг.1, показывающего профиль отогнутой части зуба; на фиг.3 дан вариант зуба с криволинейными кромками как с затылочной, так и с лобовой стороны.

Рассмотрим устройство предлагаемого зуба. Целое тело 1 зуба раздваивается в виде на две части, если смотреть по направлению движения по стрелке Б, переднюю 2 и заднюю 3, при помощи крепежного элемента 4 зуб 1 крепится к раме 5. Форма передней грани зуба может иметь выступ или без него, как показано на фиг.3.

Причем обе части зуба симметричны относительно вертикальной оси и расположены в одной продольно-вертикальной плоскости, что сохраняет возможность движения бороны как по стрелке А, так и по стрелке В. Рассмотрим работу предлагаемого зуба. При движении зуба в любом из возможных направлений и по стрелке А и по В зуб при движении в почве за счет криволинейных форм рабочих поверхностей зуба создает дополнительные силы выталкивания для встречающихся сорняков и тем самым интенсивнее происходит вычесывание сорняков. На фиг.3 дано разъяснение указанного результата: если на элемент рабочей поверхности зуба действует сила Р, то в точке воздействия на криволинейную рыхлящую поверхность зуба эта сила разлагается на две составляющих – силу N и силу выталкивания К, которая именно и способствует вычесыванию сорняков, чего не наблюдается у прототипа. У обыкновенного прямого зуба свойство вычесывания появляется только в результате случайных взаимодействий частиц почвы и зуба, у предлагаемого это свойство есть результат предлагаемой конструкции зуба. Он наблюдается у обоих предложенных форм, только в одном случае на одном горизонте взаимодействий, а в другом – иные уровни. Причем движение зуба возможно в двух направлениях: и по стрелке Б и по В с одним и тем же эффектом.

Формула изобретения

Зуб бороны, содержащий тело с рабочими кромками, отличающийся тем, что тело зуба в нижней части выполнено в виде симметрично отогнутых относительно вертикальной оси и расположенных в продольно-вертикальной плоскости относительно направления движения двух криволинейных рабочих частей с выступом на каждом из них или без выступа на их рабочих кромках, причем отогнутые рабочие части имеют треугольный профиль, а их затылочные части и зона их сопряжения выполнены по кривой для дополнительного рыхления и частичного вычесывания сорняков, при этом длина отогнутых частей зуба равна между собой.

РИСУНКИ
