Патент на изобретение №2243472

(54) СТВОЛ ПОД ПАТРОН С РЕЗИНОВОЙ ПУЛЕЙ

(57) Реферат:

Изобретение относится к оружейной технике, а именно к стволам для оружия под патрон с резиновой пулей. Ствол содержит канал, ограниченный диаметром d, и канавки, ограниченные диаметром D. Сечение канала совместно с канавками выполнено в виде треугольника. Соотношение указанных диаметров выполнено следующим: D/d>1,7. Изобретение исключает возможность стрельбы металлическими (жесткими) пулями. 1 з.п. ф-лы, 1 ил.

Изобретение относится к оружейной технике, а именно к стволам для оружия под патрон с резиновой пулей.

Недостатком данного ствола в огнестрельном оружии является то, что оружие с данным стволом могут использовать ограниченный круг лиц, т.к. наряду со стрельбой резиновыми пулями оно может стрелять и металлическими. Такое оружие, как оружие травматического действия, не удовлетворяет криминалистическим требованиям МВД РФ.

Требуется создать оружие травматического действия, которое могло бы производить стрельбу резиновыми (эластичными) пулями, но ни в коем случае металлическими (жесткими).

Указанная задача решена при помощи ствола, содержащего канал с канавками со своими ограничительными диаметрами, где ограничительные диаметры канала и канавок выполнены в следующем соотношении:

где D – ограничительный диаметр канавок;

d – ограничительный диаметр канала;

при этом форма сечения канала совместно с канавками выполнена в виде треугольника.

Данное решение позволяет производить стрельбу только резиновой (эластичной) пулей, которая при создании давления деформируется и заполняет канавки и под действием этого давления набирает кинетическую энергию. При стрельбе металлическими (жесткими) пулями, между пулей и стенками канавок свободно будут проходить пороховые газы (металлическая пуля меньше деформируется) и пуля не наберет удельную кинетическую энергию более 0,5 Дж/мм, что удовлетворяет криминалистическим требованиям МВД РФ.

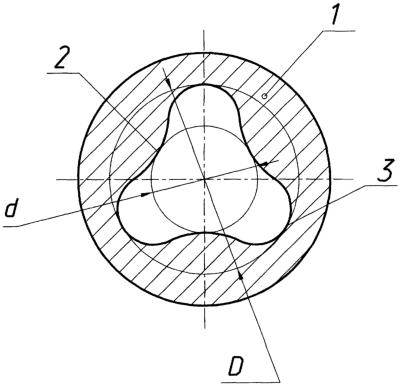

Сущность изобретения поясняется чертежом, где показано поперечное сечение ствола.

Ствол 1 содержит канал 2, ограниченный диаметром d и канавки 3, ограниченные диаметром D. Сечение канала 2 совместно с канавками 3 выполнено в виде треугольника. Соотношение указанных диаметров выполнено следующим:

При стрельбе резиновыми пулями, когда выполнено соотношение диаметров 1,7, то пуля под давлением пороховых газов деформируется и заполняет все свободное сечение, как сам канал 2, так и канавки 3. При выполнении соотношения диаметров значительно больше, например 2,5, то из-за прорыва газов между резиновой пулей и стенкой канавок ухудшается автоматика оружия. Оптимальное соотношение 1,7-2,3. При уменьшении соотношения диаметров увеличивается удельная кинетическая энергия металлических (жестких) пуль, что не удовлетворяет криминалистическим требованиям МВД РФ.

Формула изобретения

1. Ствол, содержащий канал с канавками, отличающийся тем, что ограничительные диаметры канала и канавок выполнены в следующем соотношении:

,

где D – ограничительный диаметр канавок;

d – ограничительный диаметр канала.

2. Ствол по п.1, отличающийся тем, что форма сечения канала совместно с канавками выполнена в виде треугольника.

РИСУНКИ

MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе

Дата прекращения действия патента: 06.11.2006

Извещение опубликовано: 20.02.2008 БИ: 05/2008
