Патент на изобретение №2243413

(54) ГИДРОРАСПРЕДЕЛИТЕЛЬ УСТАНОВКИ ПОГРУЖНОЙ ЭЛЕКТРОГИДРОПРИВОДНОЙ

(57) Реферат:

Устройство предназначено для использования в области машиностроения в конструкциях погружных электрогидроприводных установок для эксплуатации малодебитных скважин с осложненными характеристиками нефтяного пласта. Гидрораспределитель содержит золотники, цилиндрический корпус с крышками, пристыкованными к фланцам силового и возвратного гидроцилиндров. Срединный шток соединяет поршни гидроцилиндров с помощью шарниров. В гидрораспределитель введен дополнительный золотник управления. Перемещение золотников управления при переключении обеспечивается толкателем. Золотники управления размещены в одном корпусе и снабжены прорезями. Торцы основного золотника имеют каналы, в которых размещены дроссели. Срединный шток имеет дроссели и пазы. Обеспечивается качество переходных процессов в гидроприводе с механизмом возвратно-поступательного перемещения плунжера рабочего насоса, схема которого содержит силовой и возвратный гидроцилиндры. 2 ил.

Изобретение относится к насосостроению и может быть использовано в конструкциях погружных электрогидроприводных установок, предназначенных для эксплуатации малодебитных скважин с осложненными характеристиками нефтяного пласта.

Известно распределительное устройство гидропривода штангового скважинного насоса, выполненное в виде направляющих гидроаппаратов – распределителей, соединяющих золотник управления с пилотным золотником. (АС №1603052, F04B 47/00, от 30.10.90 г.) Данное устройство не может быть использовано без доработки в составе погружной электрогидроприводной установки.

Известен также гидрораспределитель установки погружной электрогидроприводной, содержащий цилиндрический корпус с крышками, срединный шток, основной и управляющий золотники, выполненные с возможностью механического взаимодействия с плунжером рабочего насоса. (ПМ №5221, F04B 47/08, от 16.10. 97 г.)

Данное устройство предназначено для работы с одним силовым гидроцилиндром (гидродвигателем) и не может быть использовано в схеме гидропривода с механизмом возвратно-поступательного перемещения плунжера рабочего насоса, содержащим возвратный гидроцилиндр.

Технической задачей изобретения является создание конструкции гидрораспределителя, обеспечивающего качество переходных процессов (запуск, торможение и разгон) в гидроприводе с механизмом возвратно-поступательного перемещения плунжера рабочего насоса, схема которого содержит силовой и возвратный гидроцилиндры.

Данная задача решается путем использования механогидравлического принципа управления, при котором поршни гидроцилиндров воздействуют на управляющие золотники. Для этого в гидрораспределителе установки погружной электрогидроприводной, содержащей цилиндрический корпус с крышками, срединный шток, основной и управляющий золотники, выполненные с возможностью механического взаимодействия с плунжером рабочего насоса, согласно изобретения введен дополнительный золотник управления, перемещение золотников управления при переключении обеспечивается толкателем, золотники управления размещены в общем корпусе и снабжены прорезями, торцы основного золотника имеют каналы, в которых размещены дроссели, а срединный шток имеет прорези и пазы, причем подача давления управления к основному золотнику в момент реверса осуществляется через дроссель, установленный в линии нагнетания к гидроцилиндрам через срединный шток.

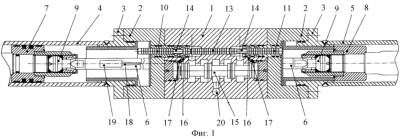

На фиг.1 изображен гидрораспределитель, продольный разрез по золотникам, на фиг.2 – гидрораспределитель, продольный разрез по срединному штоку.

Гидрораспределитель установки погружной электрогидроприводной содержит корпус 1 с крышками 2, пристыкованными к фланцам 3 силового и возвратного гидроцилиндров 4, 5, срединный шток 6, соединяющий поршень 7 гидроцилиндра 4 и поршень 8 гидроцилиндра 5 посредством шарниров 9. Золотники управления 10, 11, размещенные в общем корпусе 1 соединены толкателем 13, обеспечивающим перемещение золотника 11 при переключении золотника 10 и наоборот. На золотниках 10, 11 выполнены прорези 14, обеспечивающие подвод и отвод питания к основному золотнику 15. Под торцы основного золотника 15 выполнены каналы 16, в которых размещены дроссели 17, обеспечивающие вторую ступень ограничения расхода. Срединный шток 6 имеет прорези 18 и пазы 19, обеспечивающие понижение давления в гидроприводе и кратковременный останов поршней 7 и 8. В расточках корпуса 1 установлены уплотняющие втулки 21.

При этом первая ступень ограничения расхода и управления обеспечивается прорезями 14 на золотниках 10, 11 путем подвода и отвода питания к основному золотнику 15. Вторая ступень ограничения расхода выполнена в виде дросселей 17 в каналах 16 у торцов основного золотника 15. Дроссельное торможение поршней 7 и 8 осуществляет основной золотник 15 путем отслеживания перемещения движения поршней в конце хода. За счет прорезей 18 и пазов 19 срединного штока 6 обеспечивается кратковременный останов поршней с понижением давления в гидроприводе. Третьей ступенью торможения является сохранение давления управления основного золотника 15 в момент кратковременного останова поршней 7, 8 в конце хода, что обеспечивается дросселем 12 в линии нагнетания 20 к цилиндрам 4, 5 через срединный шток 6.

Осевая длина А пазов 19 выполнена большей, чем уплотняющая поверхность Б втулок 21.

Формула изобретения

Гидрораспределитель установки погружной электрогидроприводной, содержащий цилиндрический корпус с крышками, срединный шток, основной и управляющий золотники, выполненные с возможностью механического взаимодействия с плунжером рабочего насоса, отличающийся тем, что введен дополнительный золотник управления, перемещение золотников управления при переключении обеспечивается толкателем, золотники управления размещены в общем корпусе и снабжены прорезями, торцы основного золотника имеют каналы, в которых размещены дроссели, а срединный шток имеет прорези и пазы, причем подача давления управления к основному золотнику в момент реверса осуществляется через дроссель, установленный в линии нагнетания к гидроцилиндрам через срединный шток.

РИСУНКИ
