Патент на изобретение №2243335

(54) СПОСОБ ИЗГОТОВЛЕНИЯ ТРЕХСЛОЙНЫХ СТРОИТЕЛЬНЫХ ИЗДЕЛИЙ

(57) Реферат:

Изобретение относится к строительству, а именно к технологии изготовления трехслойных строительных изделий в форме облегченных навесных стеновых панелей, плит покрытия и перекрытия зданий и сооружений со средним теплоизоляционным слоем, и может быть использовано для строительства как гражданских, так и промышленных зданий и сооружений, для огнезащиты зданий и сооружений при строительстве несгораемых стен, потолков, лифтовых шахт. Техническим результатом является улучшение физико-механических свойств материала, изготовление огнестойких и не задымляющих помещения строительных изделий за счет использования внутреннего пламенепроницаемого теплоизоляционного экологически чистого, химически- и кислотостойкого материала, повышение монолитности изделий за счет адгезии теплоизоляционного слоя. В способе изготовления трехслойных строительных изделий, включающем последовательную укладку в форму нижнего ограждающего слоя из бетонной смеси, внутреннего теплоизоляционного слоя из сырьевой смеси для изготовления теплоизоляционных изделий и верхнего ограждающего слоя из бетонной смеси с соединением между собой нижнего и верхнего ограждающих слоев металлическими связями, указанная сырьевая смесь получена перемешиванием кварцевого песка, кремнефтористого натрия и 1/10 – 1/50 частей ОКСИФОСА-КД6 – бис(алкилполиоксиэтелен)фосфат [C_nH_2n+1О(C₂H₄О)_m]-POH, где n = от 8 до 10, m = 6, совместным помолом в течение 6 – 10 ч, введением жидкого натриевого стекла и повторным перемешиванием, введением в полученную смесь отдельно подготовленного раствора в воде пенообразователя ПО-6К – нейтрализованного продукта обработки гудрона серной кислоты и оставшейся части ОКСИФОСА-КД6 и повторным перемешиванием в течение 6 – 12 мин, при следующем соотношении компонентов в мас.%: кварцевый песок 47 – 49, жидкое натриевое стекло плотностью 1,38 – 1,45 г/см³ и модулем 2,6–3,0 – 27-28,48, кремнефтористый натрий 4,7 – 4,8, пенообразователь ПО-6К 3,7-3,8, многофункциональная добавка – ОКСИФОС-КД6 1,2-1,22, вода остальное. 2 табл.

Изобретение относится к строительству, а именно к технологии изготовления трехслойных строительных изделий в форме облегченных навесных стеновых панелей, плит покрытия и перекрытия зданий и сооружений со средним теплоизоляционным слоем. Изобретение может быть использовано для строительства как гражданских, так и промышленных зданий и сооружений для огнезащиты зданий и сооружений, при строительстве несгораемых стен, потолков, лифтовых шахт. Внутренний слой (теплоизоляция), трехслойного строительного изделия ТСИ экологически чист, “дышит” при любых условиях его эксплуатации, химически и кислотостоек, не горюч, а в случаях возгораний внутри здания при любом нагревании ТСИ не выделяет вредного для организма человека дыма.

Известен способ изготовления ТСИ, включающий формование нижнего слоя изделия, укладку теплоизоляционного слоя и укладку верхнего слоя с последующим вибрированием всех слоев одновременно (см. а.с. СССР №477144, кл. В 32 В 13/10, 1975 г.).

Недостатком этого способа является относительно низкая адгезия теплоизоляционного слоя к соседним слоям.

Наиболее близким к заявленному является способ изготовления ТСИ, включающий укладку объемного арматурного каркаса, заливку нижнего слоя из бетонной смеси, затем на него теплоизоляционного слоя из смеси для изготовления стиропорбетона, арболитобетона или торфобетона и затем – верхнего слоя из бетонной смеси (см. а.с. СССР №1712188, кл. В 32 В 13/00, 1992 г.).

Недостатком известного способа также является низкая адгезия теплоизоляционного слоя к соседним слоям, а также горючесть и задымление, опасное для людей при пожаре в случае возгораний.

Задачей, решаемой заявленным изобретением, является улучшение физико-механических свойств материала, изготовление огнестойких и не задымляемых помещения трехслойных строительных изделий за счет использования внутреннего пламенепроницаемого теплоизоляционного экологически чистого химически и кислотостойкого материала, повышения монолитности изделия за счет адгезии теплоизоляционного слоя.

Указанная задача решается тем, что в способе изготовления трехслойных строительных изделий, включающем последовательную укладку в форму нижнего ограждающего слоя из бетонной смеси, внутреннего теплоизоляционного слоя из сырьевой смеси для изготовления теплоизоляционных изделий и верхнего ограждающего слоя из бетонной смеси с соединением между собой нижнего и верхнего ограждающих слоев металлическими связями, указанная сырьевая смесь получена перемешиванием кварцевого песка, кремнефтористого натрия и 1/10–1/50 частей ОКСИФОСА-КД6 – бис(алкилполиоксиэтилен)фосфат [С_nH_2n+1O(C₂H₄O)_m]-POH, где n=от 8 до 10, m=6 совместным помолом в течение 6–10 ч, введением жидкого натриевого стекла и повторным перемешиванием, введением в полученную смесь отдельно подготовленного раствора в воде пенообразователя ПО-6К – нейтрализованного продукта обработки гудрона серной кислоты и оставшейся части ОКСИФОСА-КД6 и повторным перемешиванием в течение 6-12 мин, при следующем соотношении компонентов в мас.%: кварцевый песок 47-49, жидкое натриевое стекло плотностью 1,38-1,45 г/см³ и модулем 2,6-3,0 – 27-28,48, кремнефтористый натрий 4,7-4,8, пенообразователь ПО-6К 3,7-3,8, многофункциональная добавка -ОКСИФОС-КД6 1,2-1,22, вода остальное.

Для получения сырьевой смеси для изготовления теплоизоляционного слоя используют молотый кварцевый песок, кремнефтористый натрий, промышленное жидкое натриевое стекло плотностью 1,38-1,45 г/см³ и модулем 2,6-3,0; активные ингредиенты: пенообразователь ПО-6К по ТУ 38-10740-81, полученный в результате нейтрализации содой кальцинированной продукта обработки гудрона серной кислотой; многофункциональная добавка ОКСИФОС-КД6 {бис(алкилполиоксиэтилен)фосфат [С_nH_2n+1O(C₂H₄O)_m]-POH, где n=от 8 до 10, m=6} (А.А.Абрамзон. Справочник “Поверхностно-активные вещества”, Ленинград, Химия, 1979 г., с.288.

Технология осуществления способа следующая.

Перемешанные до гомогенной структуры отдозированные кварцевый песок, кремнефтористый натрий и 1/10 часть доли ОКСИФОСА-КД6 подвергают совместному помолу-перемешиванию в течение 6 ч, в шаровой мельнице. Затем в полученную порошкообразную массу вводят жидкое натриевое стекло и в смесителе перемешивают ее до однородной структуры. Отдельно и параллельно обработке других компонентов подготовленный раствор в воде пенообразователя ПО-6К и ОКСИФОСА-КД6 (оставшейся части доли компонента) вводят в вышеуказанную массу, перемешивают в течение 6 мин и разливают полученный шликер в формы, куда по предварительно уложенному арматурному металлическому каркасу уложен слой из бетонной смеси. Схватывание шликера в формах происходит через 30-40 мин при температуре воздуха 18-25°С. После схватывания теплоизоляционного слоя с нижним слоем заливают верхний бетонный слой. Извлеченные из форм изделия пропаривают в пропарочных камерах при температуре пропарки, применяемой для конкретной марки бетона.

Теплоизоляционный слой показывает следующие характеристики: объемная плотность 180-360 кг/м³, прочность при сжатии 1,8-10 кг/см², теплопроводность при 25°С 0,041-0,08 Вт/м·К, кислотостойкость 97,0-98,0%; адгезия на отрыв 0,8-0,9 МПа.

Шликерная масса теплоизоляционного слоя обладает стойкими качествами для заливки ее между внешним и внутренним контурами монолитных железобетонных и панельных стен, блоков стенной кладки из штучных материалов обеспечивает высокую теплоизоляцию стены, покрытий и перекрытий, повышает ее прочность за счет высокой адгезии к соседствующим поверхностям и собственной прочности.

Экологическая чистота изделий из заявляемой массы соответствует нормам, пожаробезопасна.

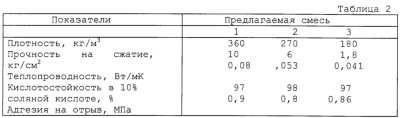

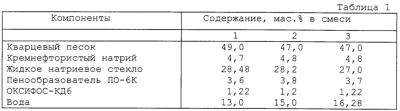

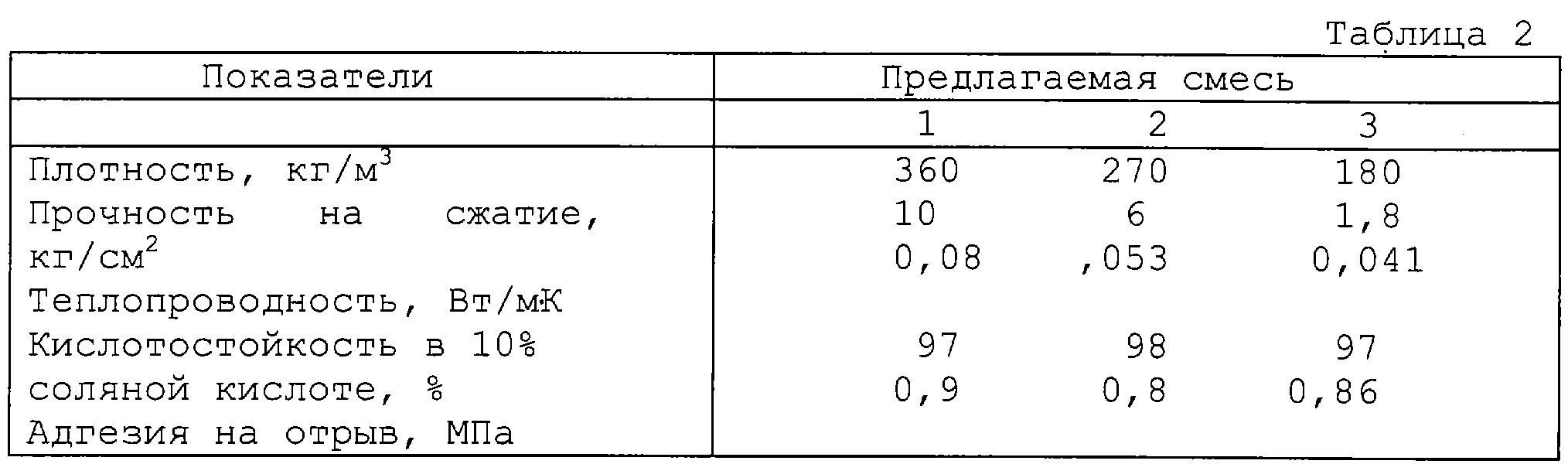

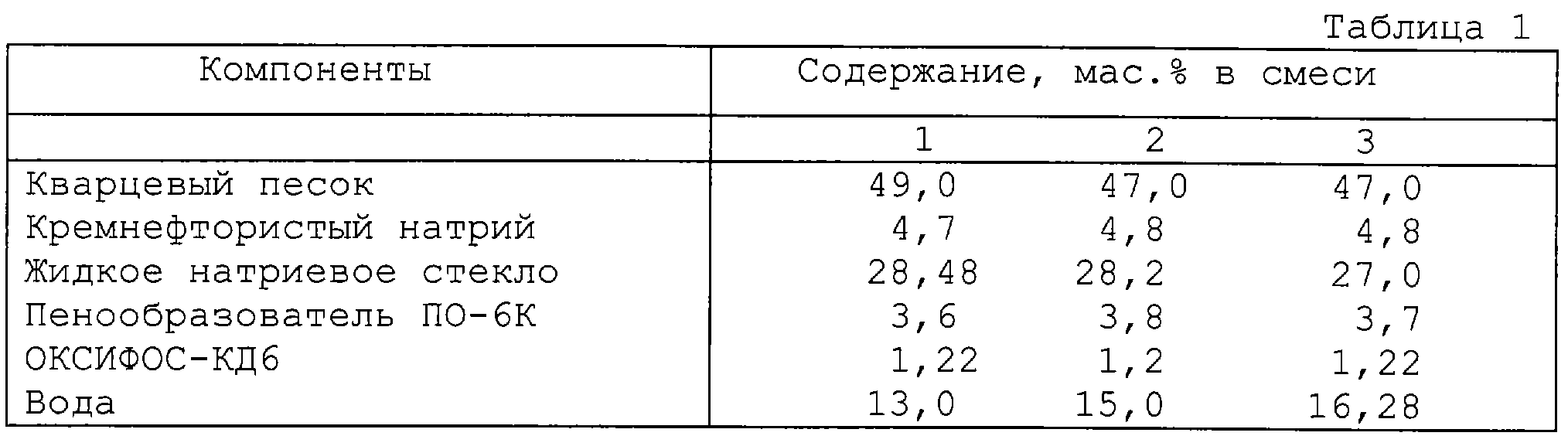

В табл.1 приведены составы сырьевых смесей для изготовления теплоизоляционных слоев. Физико-механические свойства изделий приведены в табл.2.

Формула изобретения

Cпособ изготовления трехслойных строительных изделий, включающий последовательную укладку в форму нижнего ограждающего слоя из бетонной смеси, внутреннего теплоизоляционного слоя из сырьевой смеси для изготовления теплоизоляционных изделий и верхнего ограждающего слоя из бетонной смеси с соединением между собой нижнего и верхнего ограждающих слоев металлическими связями, отличающийся тем, что указанная сырьевая смесь получена перемешиванием кварцевого песка, кремнефтористого натрия и 1/10 – 1/50 частей ОКСИФОСА-КД6 – бис(алкилполиоксиэтелен)фосфат [C_nH_2n+1О(C₂H₄О)_m]-POH, где n = 8 … 10, m = 6, совместным помолом в течение 6 – 10 ч, введением жидкого натриевого стекла и повторным перемешиванием, введением в полученную смесь отдельно подготовленного раствора в воде пенообразователя ПО-6К – нейтрализованного продукта обработки гудрона серной кислоты и оставшейся части ОКСИФОСА-КД6 и повторным перемешиванием в течение 6 – 12 мин, при следующем соотношении компонентов, мас.%:

Кварцевый песок 47 – 49

Жидкое натриевое стекло

плотностью 1,38 – 1,45 г/см³

и модулем 2,6 – 3,0 27 – 28,48

Кремнефтористый натрий 4,7 – 4,8

Пенообразователь ПО-6К 3,7 – 3,8

Многофункциональная

добавка – ОКСИФОС-КД6 1,2 – 1,22

Вода Остальное

MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе

Дата прекращения действия патента: 14.05.2007

Извещение опубликовано: 20.07.2008 БИ: 20/2008

NF4A Восстановление действия патента СССР или патента Российской Федерации на изобретение

Дата, с которой действие патента восстановлено: 20.07.2008

Извещение опубликовано: 20.07.2008 БИ: 20/2008

MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе

Дата прекращения действия патента: 14.05.2009

Извещение опубликовано: 27.09.2010 БИ: 27/2010
