Патент на изобретение №2243333

(54) СТЫКОВОЕ СОЕДИНЕНИЕ НАРУЖНЫХ ТРЕХСЛОЙНЫХ СТЕНОВЫХ ПАНЕЛЕЙ С НЕСУЩЕЙ ПЕРЕГОРОДКОЙ

(57) Реферат:

Изобретение относится к области строительства и может быть использовано при изготовлении навесных трехслойных стеновых панелей жилых домов. Технический результат – разгружение плит перекрытий за счет передачи нагрузки от стеновой панели непосредственно на несущую перегородку. Стыковое соединение включает выпуски панелей, соединенные металлической скобой, замоноличенные бетоном. Выпуски нижней торцевой части панелей выполнены в виде несущих металлических уголков, заанкеренных во внутреннем несущем слое, и соединены металлической скобой друг с другом и петлевой связью с несущей перегородкой, при этом выпуски опираются на бетон замоноличивания нижнего этажа. 1 ил.

Изобретение относится к области строительства и может быть использовано при проектировании и изготовлении навесных трехслойных стеновых панелей жилых домов.

Известно стыковое соединение наружных трехслойных стеновых панелей с несущей перегородкой, включающее петлевые выпуски, соединенные металлическими скобами, замоноличенные бетоном (см. Дроздов П.Ф., Себекин И.М. Проектирование крупнопанельных зданий. – М.: Стройиздат, 1967, стр. 195, рис. VI-2).

Приведенное стыковое соединение является наиболее близким по технической сущности и поэтому принимается за прототип.

Недостатком указанного прототипа является то, что масса ненесущих (навесных) стеновых панелей передается на несущие перегородки через плиты перекрытий. В соответствии с п.6.25 “Пособия по проектированию жилых зданий. Вып.3”, М.: Стройиздат, 1989 г., стр.155, нагрузка от веса панелей прикладывается к плите перекрытия в виде сосредоточенных сил, которые считаются расположенными: на расстоянии 1/3 от наружного края крайнего простенка, а для средних простенков – посередине их длины.

Такая передача нагрузок приводит к необходимости армирования плит перекрытия за счет передачи нагрузки от стеновой панели непосредственно на несущую перегородку.

Технический результат – разгружение плит перекрытий за счет передачи нагрузки от стеновой панели непосредственно на несущую перегородку.

Указанный технический результат достигается тем, что в нижней торцевой части панелей вместо петлевых связей устанавливаются выпуски в виде несущих металлических уголков, заанкеренных во внутреннем несущем слое, снабжены отверстием для металлической скобы и опираются на бетон замоноличивания нижележащего этажа.

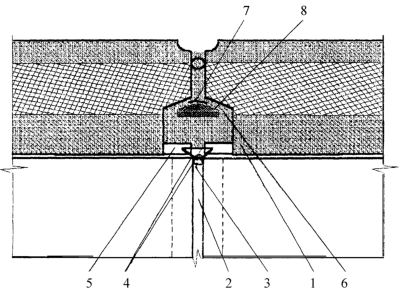

Сущность изобретения поясняется чертежом, на котором изображен узел сопряжения наружных стеновых панелей с несущей перегородкой.

Стыковое соединение включает внутренние несущие слои трехслойных стеновых панелей 1, несущую перегородку 2 с петлевой связью 3. Петлевая связь 3 соединена металлической скобой 4 с выпусками нижней торцовой части панелей в виде несущих металлических уголков 5, заанкеренных во внутреннем несущем слое панелей 1. Уголки снабжены отверстием для пропуска металлической скобы 4. Несущие металлические уголки 5 опираются на бетон замоноличивания нижележащего этажа. Стык замоноличен бетоном 6.

Технология устройства стыка заключается в следующем. После монтажа стеновых панелей нижележащего этажа закрепляется изоляционная полоса 7 и вкладыши утеплителя 8, монтируются несущая перегородка и плиты перекрытия. Вертикальный стык нижележащего этажа замоноличивается до отметки опирания несущих металлических уголков 5. Устанавливаются наружные трехслойные стеновые панели 1 монтируемого этажа. Несущие металлические уголки 5 соединяются металлической скобой 4 друг с другом и петлевой связью 3 перегородки. Верхний узел сопряжения наружных стеновых панелей с перегородкой выполняется по традиционной технологии с соединением петлевых выпусков скобами.

Формула изобретения

Стыковое соединение наружных трехслойных стеновых панелей с несущей перегородкой, включающее выпуски панелей, соединенные металлической скобой, замоноличенные бетоном, отличающееся тем, что выпуски нижней торцевой части панелей выполнены в виде несущих металлических уголков, заанкеренных во внутреннем несущем слое, и соединенны металлической скобой друг с другом и петлевой связью с несущей перегородкой, при этом выпуски опираются на бетон замоноличивания нижнего этажа.

РИСУНКИ

MM4A Досрочное прекращение действия патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе

Дата прекращения действия патента: 28.05.2005

Извещение опубликовано: 20.10.2006 БИ: 29/2006
