Патент на изобретение №2243331
|
||||||||||||||||||||||||||
(54) УСТРОЙСТВО ДЛЯ ПОЛУЧЕНИЯ ВОДЫ ИЗ СНЕГА
(57) Реферат:
Изобретение относится к водоснабжению. Техническим результатом является возможность получения воды из снега в естественных условиях независимо от направления ветра при невысоких затратах. Устройство для получения воды из снега включает камеру таяния с горловиной приема снега, патрубком отвода воды, узлами нагрева и перемешивания и снабжено двумя одинаковыми задерживающими снег стенками, жестко соединенными между собой и установленными с возможностью углового перемещения относительно их оси симметрии посредством механизма ориентации, состоящего из управляющего флюгера и силового механизма, причем стенки имеют закругленные нижние части, в которых размещены шнеки. 2 ил.
Изобретение относится к водоснабжению и предназначено для получения воды из снега. Известно устройство (патент Великобритании №1173751), включающее камеру таяния снега с узлом нагрева. Недостатком данного устройства является невозможность естественного сбора снега в природных условиях. Наиболее близким аналогом является устройство для получения воды из снега, включающее камеру таяния с горловиной приема снега, патрубком отвода воды, узлами нагрева и перемешивания (а.с. №1712556). Недостатком данного устройства является невозможность естественного сбора снега в природных условиях. Задачей, стоящей при создании устройства, является получение воды из снега при невысоких затратах. Достигаемый технический результат состоит в возможности получения воды из снега, собираемого этим же устройством в естественных условиях независимо от направления ветра. Поставленные задача и технический результат достигаются тем, что в известном устройстве для получения воды из снега, включающем камеру таяния с горловиной приема снега, патрубком отвода воды, узлами нагрева и перемешивания, отличие заключается в том, что оно снабжено двумя одинаковыми задерживающими снег стенками, жестко соединенными между собой и установленными с возможностью углового перемещения относительно их оси симметрии посредством механизма ориентации, состоящего из управляющего флюгера и силового механизма, причем стенки имеют закругленные нижние части, в которых размещены шнеки. На фигуре 1 изображено устройство для получения воды из снега в разрезе по линии А-А; На фигуре 2 изображено устройство в плане. Устройство включает в себя камеру таяния 1, горловину приема снега 2, патрубок отвода воды 3, узел нагрева 4 и узел перемешивания 5. Устройство снабжено двумя одинаковыми задерживающими снег стенками 6. Стенки 6 жестко соединены между собой и установлены с возможностью углового перемещения относительно оси симметрии. Стенки устанавливаются в нужном положении посредством механизма ориентации, состоящего из управляющего флюгера 9 и силового механизма 10, причем стенки имеют закругленные нижние части, в которых размещены шнеки 7, приводимые во вращение электромоторами 8. Работает устройство следующим образом. При ветровом снегопереносе стенки 6 со шнеками 7, вращаемыми электромоторами 8, под управлением флюгера 9 и силового механизма 10 устанавливаются в положение против ветра. Переносимый ветром снег задерживается стенками 6 и по закругленным нижним частям вращающимися шнеками 7 перемещается к горловине приема снега 2. Для принудительного попадания снега в горловину приема снега ближние к ней концы шнеков заключены в изогнутые в сторону камеры таяния 1 патрубки. Снег, попадая в подогреваемую узлом нагрева 4 воду, перемешивается с ней узлом перемешивания 5 и расплавляется. Полученная от таяния снега вода по патрубку отвода воды 3 подается в накопительную емкость или потребителю. Производительность такой установки можно рассчитать по формуле: где Wводы – объем получаемой воды, м3/год; Wснега – объем переносимого ветром за зиму снега, м3/м; К – коэффициент, учитывающий неполное улавливание снега (
Формула изобретения
Устройство для получения воды из снега, включающее камеру таяния с горловиной приема снега, патрубком отвода воды, узлами нагрева и перемешивания, отличающееся тем, что оно снабжено двумя одинаковыми задерживающими снег стенками, жестко соединенными между собой и установленными с возможностью углового перемещения относительно их оси симметрии посредством механизма ориентации, состоящего из управляющего флюгера и силового механизма, причем стенки имеют закругленные нижние части, в которых размещены шнеки.

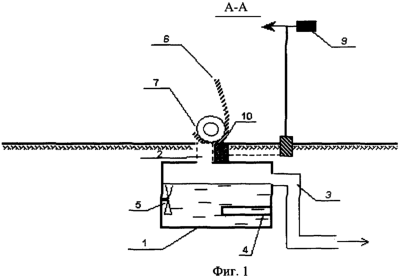

РИСУНКИ
MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе
Дата прекращения действия патента: 01.07.2009
Извещение опубликовано: 27.12.2010 БИ: 36/2010
|
||||||||||||||||||||||||||
0,6-0,8);
– плотность снега, кг/м3;
– общая рабочая длина стенок со шнеками, м.
