Патент на изобретение №2243300

(54) СПОСОБ ВВЯЗЫВАНИЯ ЛАСТОВИЦЫ В ТРУБЧАТЫЙ ТОРС ПОЯСНОГО ТРИКОТАЖНОГО ИЗДЕЛИЯ

(57) Реферат:

Изобретение относится к трикотажному производству, а именно к производству поясных трикотажных изделий с вывязанной ластовицей, например, рейтуз, колготок, брюк и других, на плоскофанговых машинах. Способ ввязывания ластовицы в трубчатый торс поясного трикотажного изделия включает вязание петельных рядов нижней части торса, чередующееся с переносом группы петель от левого и правого краев к середине изделия. Согласно изобретению, одновременно с началом вязания трубчатого торса, по меньшей мере, на четырех средних иглах, не участвующих в процессе вязания ножек изделия, вяжут прессовые ластичные петли, образующие широкую часть ластовицы. 2 ил.

Изобретение относится к технологии трикотажного производства, а именно к производству поясных трикотажных изделий с вывязанной ластовицей на плоскофанговых машинах, например рейтуз, колготок, брюк и других изделий.

Известен способ изготовления трикотажных трусов (Патент №0516905 А2, ЕПВ, кл. D 04 В 1/24,9.12.1992), при котором вяжут определенной длины цельновязаную трикотажную заготовку. В нижней части заготовки провязывают закрепительные ряды, а затем плоский участок ластовицы, состоящий из двух слоев трикотажа. Пошив трусов сводится к пришиванию ластовицы и бортовке ножек.

Известен способ ввязывания ластовицы в трубчатый торс рейтуз на плоскофанговой машине (Авторское свидетельство №406981, СССР, кл. D 04 В 1/22, 30.04.1974), при котором ввязывание ластовицы в трубчатый торс рейтуз начинают с вязания отработки двойным переплетением при выключенных иглах ножек, затем провязывают несколько рядов трубки большого диаметра, что соответствует самой широкой части рейтуз. Форму ластовице и торсу придают чередованием вязания рядов нижней части торса и переноса всей левой и правой группы петель в сторону центрального столбика рейтуз. Дальнейшая швейная обработка производится по линии отработки ластовицы, а также бортовки ножек и верха торса рейтуз.

Наиболее близким по технической сущности к заявленному объекту является способ изготовления колготок (Авторское свидетельство №506659, СССР, кл. D 04 В 1/22, 12.05.1976), при котором одновременно с вязанием ножек двумя отдельными нитеводами включают третий нитевод и ввязывание ластовицы начинают с вязания отработки, рядов замка и разделительных рядов, а после вязания рядов двойного переплетения, образующих широкую часть ластовицы, провязывают несколько рядов трубчатой глади. Форму ластовице и нижней части торса придают чередованием вязания рядов и переноса всей левой и правой группы петель в сторону центрального столбика колготок. По окончании вязания изделия отработка отделяется от колготок вручную по разделительному ряду, при этом участок, образующий широкую часть ластовицы, состоит из петель ластика и петель трубчатой глади.

Недостатком указанных способов является наличие швейных или ручных операций по окончании вязания изделия.

Задачей настоящего изобретения является создание способа ввязывания ластовицы в трубчатый торс поясных трикотажных изделий на плоскофанговой машине, полностью исключающего швейные или ручные операции, обеспечивающего прочное и достаточно растяжимое соединение ножек поясного изделия с торсом.

Поставленная задача решается следующим образом. В способе ввязывания ластовицы в трубчатый торс поясного трикотажного изделия, при котором вязание петельных рядов нижней части торса чередуют с переносом группы петель от левого и правого краев к середине изделия. Линия перенесенных петель образует контур ластовицы. При этом вязание широкой части ластовицы начинают одновременно с вязанием трубчатого торса, для этого по меньшей мере, на четырех средних иглах игольницы, не участвующих в процессе вязания ножек, провязывают прессовые ластичные петли.

Изобретение поясняется чертежами.

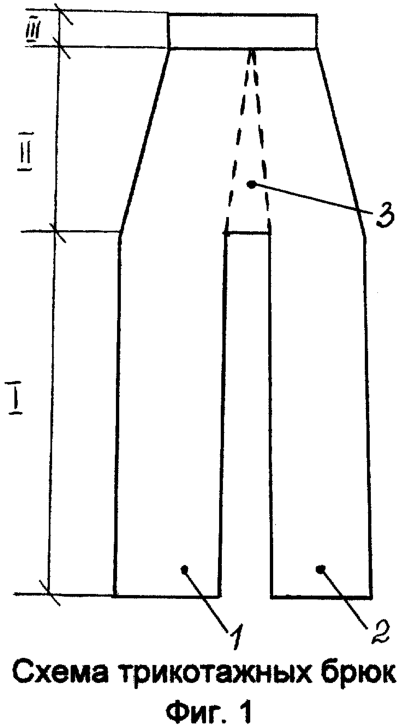

Способ ввязывания ластовицы в трубчатый торс поясных трикотажных изделий рассмотрен на примере брюк. На фиг.1 представлена схема трикотажных брюк. Изготовление изделия происходит по основным участкам: I – ножки брюк 1 и 2, II – участок ввязывания ластовицы 3 и торс, III – пояс брюк.

На фиг.2 изображена графическая запись образования участка II брюк.

Пример конкретного выполнения предлагаемого способа при изготовлении трикотажных брюк.

Изделие выполняют на плоскофанговой машине, имеющей две противолежащие игольницы и систему для переноса петель. Изготовление изделия начинают с вязания ножек брюк трубчатой формы неполным кулирным переплетением двумя отдельными нитеводами. Затем производят ввязывание ластовицы в трубчатый торс брюк (фиг.2). Одновременно с началом вязания трубчатого торса неполным кулирным переплетением, прокладывают ластичные наброски, по меньшей мере, на четыре средние иглы, не участвующие в процессе образования ножек А5, А6, А7, А8, в5, в6, в7, в8, закрепляя их в следующем петельном ряду ластичными петлями. Образуется широкая часть ластовицы, состоящая из прессовых ластичных петель, обеспечивающая прочное и достаточно растяжимое соединение ножек брюк с торсом. Затем переносят петли, образующие ножки брюк, с игл А1-А4 и А9-А12, в1-в4 и в9-в12 внутрь на один-два игольных шага. Линия перенесенных петель образует контур ластовицы. Форма цельновязаной ластовицы и торса брюк достигается чередованием вязания петельных рядов и переноса группы петель, участвующих в вязании торса, от левого и правого краев к середине изделия.

Количество сбавок может задаваться условием формообразующего клина ластовицы и формой торса брюк.

Пояс брюк может быть выполнен неполными кулирным или ластичным переплетениями с прокладыванием эластичных нитей.

При изготовлении поясных трикотажных изделий предлагаемым способом широкая часть ластовицы, образованная прессовыми ластичными петлями, обеспечивает прочное и достаточно растяжимое соединение ножек изделия с торсом, и полностью исключает ручные или швейные операции.

Формула изобретения

Способ ввязывания ластовицы в трубчатый торс поясного трикотажного изделия, при котором вязание петельных рядов нижней части торса чередуют с переносом группы петель от левого и правого краев к середине изделия, отличающийся тем, что одновременно с началом вязания трубчатого торса, по меньшей мере, на четырех средних иглах игольницы, не участвующих в процессе вязания ножек изделия, вяжут прессовые ластичные петли, образующие широкую часть ластовицы.

РИСУНКИ
