Патент на изобретение №2243188
|
||||||||||||||||||||||||||
(54) КАРКАСНЫЙ АРБОЛИТ
(57) Реферат:
Изобретение относится к строительным материалам и может быть использовано при изготовлении декоративных и теплозащитных покрытий и конструкций зданий. Каркасный арболит получен из смеси, включающей жидкое стекло и заполнитель растительного происхождения. Каркас, характеризующийся пустотностью 92-92%, получен формованием и отверждением смеси, включающей, в качестве заполнителя растительного происхождения, гречневую солому с размерами частиц 2-4 см и овсяную лузгу, и дополнительно – тонкомолотый кварцевый песок и воду, при следующем соотношении компонентов, кг/м3: жидкое стекло 40-60, указанный кварцевый песок 10, гречневая солома 70-90, овсяная лузга 10-15, вода 30, пропитан поризованным раствором состава, кг/м3: гипс строительный 61, цемент белый 27,5, опока с активностью по отношению к окислу 22, кальция не менее 220 мг/г, пенообразователь 0,3, вода 112, и отвержден. Технический результат: повышение прочности и уменьшение водопоглощения материала. Изделие имеет объемную массу 280-315 кг/м3, прочность при сжатии 4-5 кгс/см2, коэффициент теплопроводности 0,065-0,072 Вт/(м·К). 2 табл.

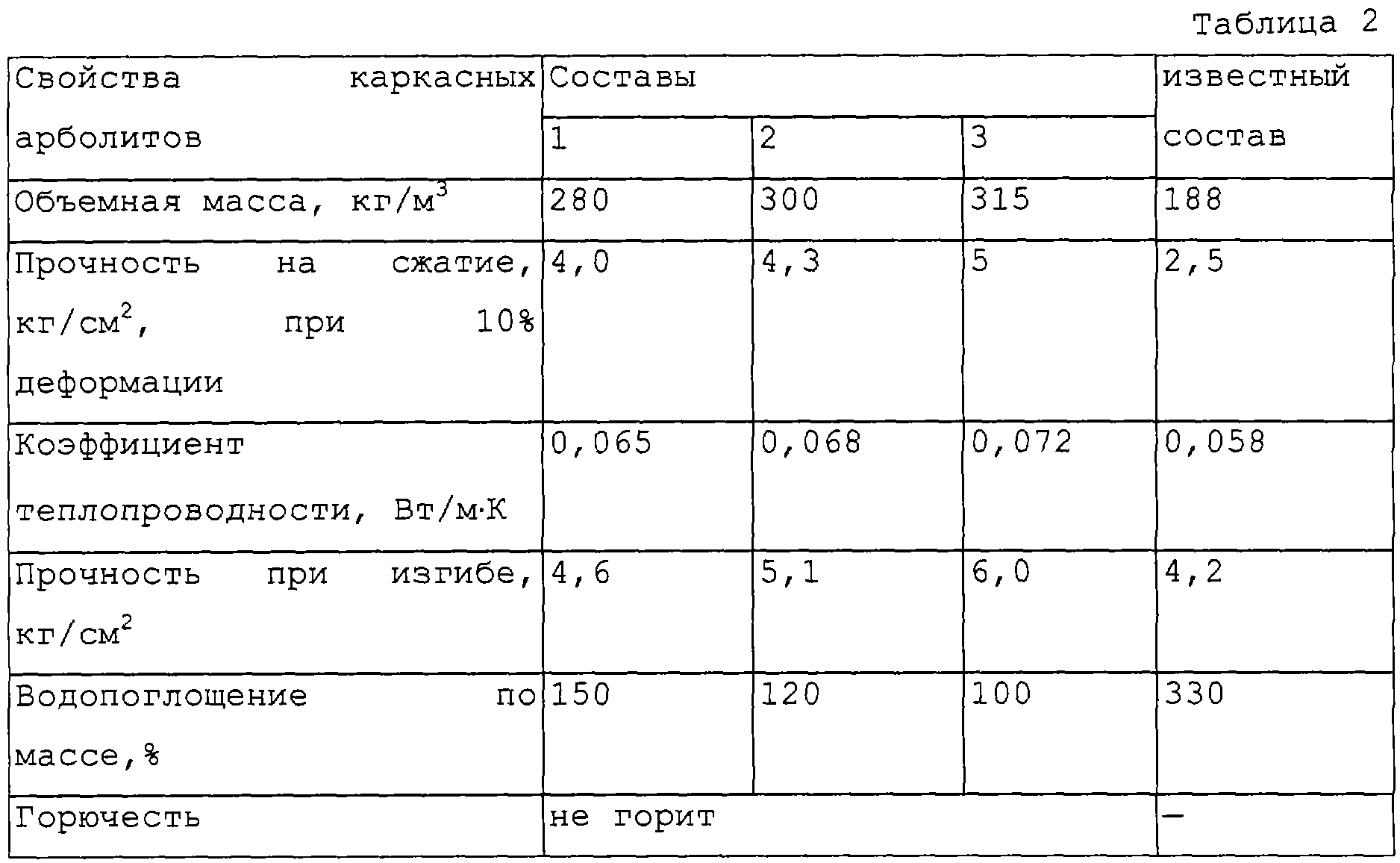

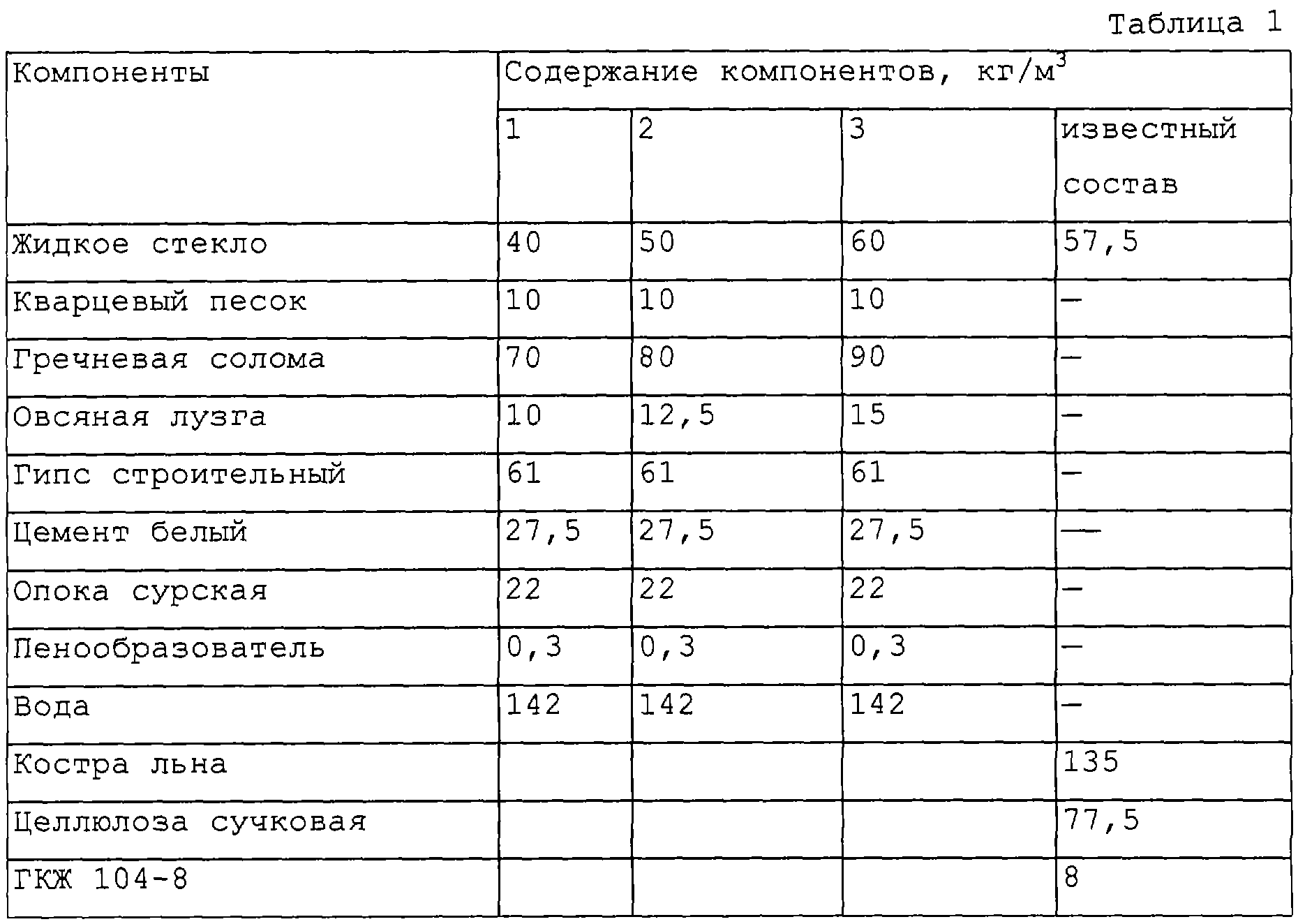

Изобретение относится к строительным материалам и может быть использовано при изготовлении декоративных и теплозащитных покрытий и конструкций зданий. Известна композиция для изготовления теплоизоляционного материала /1/, включающая жидкое стекло, костру льна, целлюлозу сучковую, ГКЖ 104-8 при содержании компонентов, кг/м3: Жидкое стекло 57,5 Костра льна 135 Целлюлоза сучковая 77,5 ГКЖ 104-8 8 Однако для указанного состава характерно невысокое значение прочности и повышенное водопоглощение. Цель изобретения – повышение прочности и уменьшение водопоглощения материала. Поставленная цель достигается тем, что каркасный арболит, включающий жидкое стекло, тонкомолотый кварцевый песок, растительный заполнитель, содержит в качестве последнего отходы сельскохозяйственного производства – гречневую солому и овсяную лузгу и, дополнительно, пропитывается поризованным раствором гипсоцементнопуццоланового вяжущего (ГЦПВ). Для приготовления каркасного арболита были использованы следующие материалы: натриевое жидкое стекло с модулем 2,71, плотностью 1490 кг/м3, песок кварцевый с удельной поверхностью 4000 см2г, гречневая солома и лузга овсяная. Размер частиц гречневой соломы – 2-4 см. Каркасный арболит готовят в два этапа в следующей последовательности. На первом этапе жидкое стекло, воду, кварцевый песок и растительные заполнители перемешивают до полного смачивания поверхности заполнителей и укладывают в формы размерами 25×25×4 см. Образцы выдерживают в течение 2-3 суток при естественных условиях твердения до полного отверждения каркаса. Расход компонентов каркаса арболита составляет, кг/м3: Жидкое стекло 40-60 Кварцевый песок 10 Гречневая солома 70-90 Овсяная лузга 10-15 Вода 30 Использование растительного пористого заполнителя с размерами частиц 2-4 см, специально подобранное количество вяжущего, воды, тонкомолотого песка и овсяной лузги, необходимое для получения прочного каркаса, позволяет получить на данной стадии материал с пустотностью 92-95%. После отверждения полученный каркас пропитывают предварительно поризованной растворной смесью, включающей, кг/м3: Гипс строительный 61 Цемент (белый) 27,5 Опока с активностью по отношению к окислу кальция не менее 220 мг/г 22 Пенообразователь 0,3 Вода 112 После изготовления каркасный арболит хранят при естественных условиях в течение 2 суток до набора распалубочной прочности. Использование отходов сельскохозяйственного производства дает возможность получить каркасный композит с низкой объемной массой, малой теплопроводностью и относительно высокой прочностью на сжатие и на изгиб. Введение в каркас поризованного раствора на основе ГЦПВ обеспечивает при незначительном изменении объемной массы материала повышение его огнестойкости, прочности, улучшение декоративных качеств, уменьшение водопоглощения. В табл.1 и 2 приведены примеры известного /1/ и предлагаемого составов, а также их физико-механические свойства.
Формула изобретения
Каркасный арболит, полученный из смеси, включающей жидкое стекло и заполнитель растительного происхождения, отличающийся тем, что каркас, характеризующийся пустотностью 92-95%, полученный формованием и отверждением смеси, включающей, в качестве заполнителя растительного происхождения, гречневую солому с размерами частиц 2-4 см и овсяную лузгу, и дополнительно – тонкомолотый кварцевый песок и воду, при следующем соотношении компонентов, кг/м3: Жидкое стекло 40-60 Указанный кварцевый песок 10 Гречневая солома 70-90 Овсяная лузга 10-15 Вода 30, пропитан поризованным раствором состава, кг/м3: Гипс строительный 61 Цемент белый 27,5 Опока с активностью по отношению к окислу кальция не менее 220 мг/г 22 Пенообразователь 0,3 Вода 112 и отвержден.
MM4A Досрочное прекращение действия патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе
Извещение опубликовано: 27.10.2006 БИ: 30/2006
|
||||||||||||||||||||||||||
