(54) СПОСОБ ВАКУУМНОЙ ДЕАЭРАЦИИ ВОДЫ

(57) Реферат:

Изобретение относится к области теплоэнергетики и может быть использовано в котельных и на тепловых электростанциях. Способ вакуумной деаэрации воды, по которому исходную воду подают в вакуумный деаэратор, образовавшийся при деаэрации выпар удаляют по трубопроводу отвода выпара, охлаждают в охладителе выпара и отсасывают механическим вакуумным насосом. Исходную воду перед подачей в вакуумный деаэратор последовательно направляют в качестве охлаждающей среды на механический вакуумный насос и охладитель выпара вакуумного деаэратора. Технический результат, достигаемый заявленным изобретением, заключается в повышении качества и надежности вакуумной деаэрации воды за счет поддержания оптимального режима работы газоотводящего аппарата и охладителя выпара вакуумного деаэратора. 1 н.п. ф-лы, 1 ил.

Изобретение относится к области теплоэнергетики и может быть использовано в котельных и на тепловых электростанциях.

Известны аналоги – способы вакуумной деаэрации воды, по которым исходную воду подают в вакуумный деаэратор, образовавшийся при деаэрации выпар удаляют по трубопроводу отвода выпара, охлаждают в охладителе выпара и отсасывают газоотводящим аппаратом (эжектором или механическим вакуумным насосом) (см. а.с. №1745987 SU, кл. F 01 К 17/20. 1992. БИ №25). Этот аналог принят в качестве прототипа.

К причинам, препятствующим достижению указанного ниже технического результата при использовании известного способа, принятого в качестве прототипа, относятся пониженные качество и надежность вакуумной деаэрации воды вследствие недостаточного расхода рабочей среды на газоотводящий аппарат и недостаточного количества охлаждающей воды на охладитель выпара.

Технический результат, достигаемый заявленным изобретением, заключается в повышении качества и надежности вакуумной деаэрации воды за счет поддержания режима работы газоотводящего аппарата и охладителя выпара вакуумного деаэратора с достаточным расходом охлаждающей воды.

Для достижения этого результата предложен способ вакуумной деаэрации воды, по которому исходную воду подают в вакуумный деаэратор, образовавшийся при деаэрации выпар удаляют по трубопроводу отвода выпара, охлаждают в охладителе выпара и отсасывают механическим вакуумным насосом.

Особенность заключается в том, что исходную воду перед подачей в вакуумный деаэратор последовательно направляют на механический вакуумный насос и охладитель выпара вакуумного деаэратора.

Новый способ вакуумной деаэрации воды позволяет повысить качество и надежность вакуумной деаэрации воды благодаря поддержанию оптимального режима работы механического вакуумного насоса и охладителя выпара вакуумного деаэратора с достаточным расходом охлаждающей воды.

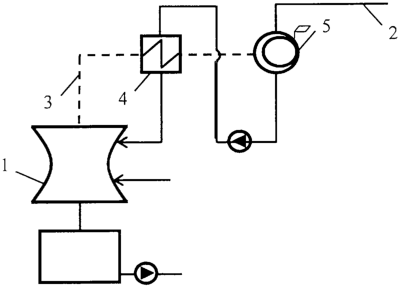

На чертеже представлена принципиальная схема вакуумной деаэрационной установки, поясняющая способ.

Установка содержит вакуумный деаэратор 1 с подключенными к нему трубопроводами подвода исходной воды 2 и отвода выпара 3, последовательно включенные в трубопровод исходной воды охладитель выпара 4 вакуумного деаэратора и механический вакуумный насос 5, соединенные трубопроводом отвода выпара 3 с вакуумным деаэратором 1.

Способ вакуумной деаэрации воды осуществляют следующим образом.

Исходную воду подают в вакуумный деаэратор 1 по трубопроводу 2, образовавшийся в ходе деаэрации выпар удаляют по трубопроводу отвода выпара 3, охлаждают в охладителе выпара 4, а затем направляют в механический вакуумный насос 5. Исходную воду перед подачей в вакуумный деаэратор 1 последовательно подают на механический вакуумный насос 5 и охладитель выпара 4 вакуумного деаэратора, что обеспечивает достаточный расход охлаждающей воды для вакуумного насоса и охладителя выпара.

Формула изобретения

Способ вакуумной деаэрации воды, по которому исходную воду подают в вакуумный деаэратор, образовавшийся при деаэрации выпар удаляют по трубопроводу отвода выпара, охлаждают в охладителе выпара и отсасывают механическим вакуумным насосом, отличающийся тем, что исходную воду перед подачей в вакуумный деаэратор последовательно направляют в качестве охлаждающей среды на механический вакуумный насос и охладитель выпара вакуумного деаэратора.
