Патент на изобретение №2243077

(54) СПОСОБ РЕМОНТА БАНДАЖА ВРАЩАЮЩЕЙСЯ ПЕЧИ

(57) Реферат:

Изобретение относится к цементному машиностроению и может быть использовано при ремонте бандажа вращающейся печи. В способе ремонта бандажа с трещиной вращающейся печи производят выборку карманов с двух сторон бандажа, установку в карманы вертикально заготовленных вставок с разделанными фасками, фиксацию их относительно поверхности катания бандажа и приварку, при этом приварку вставок бандажа сначала производят только к одной из сторон карманов, затем поворачивают бандаж на 180° и при минимальном зазоре в трещине производят приварку к другой стороне карманов, а после приварки вставок с обеих сторон бандажа устанавливают накладки и производят их обварку. Обеспечивается скоростной метод ремонта бандажа вращающейся цементной печи и предотвращение дальнейшего развития трещин на швах бандажа. 1 з.п. ф-лы, 4 ил.

Изобретение относится к цементному машиностроению и может быть использовано при ремонте бандажа с трещиной вращающейся печи.

Известен способ ремонта деталей с трещинами с помощью фигурных вставок, заключающийся в том, что в детали по обе стороны от трещины и по одной прямой, перпендикулярной к трещине, сверлят ряд отверстий, соединяют их с помощью паза, затем в образовавшийся фигурный паз запрессовывают вставку на глубину, соответствующую полному закрытию трещин. (А.с. №1480273, МПК В 23 Р 6/04, 1985).

Однако известный способ не обеспечивает качественный ремонт деталей, поскольку при стягивании детали до ликвидации зазора в трещине происходит образование новых трещин. Данный способ неприемлем для крупногабаритных деталей.

Задача изобретения – скоростной метод ремонта бандажа вращающейся цементной печи и предотвращение дальнейшего развития трещин на швах бандажа.

Поставленная задача достигается тем, что при ремонте бандажа с трещиной вращающейся печи, включающей выборку карманов с двух сторон бандажа, установку в карманы вертикально заготовленных вставок с разделанными фасками, фиксацию их относительно поверхности катания бандажа и приварку. При этом приварку вставок к телу бандажа сначала производят только к одной из сторон карманов, затем поворачивают бандаж на 180° и при минимальном зазоре в трещине производят приварку к другой стороне карманов, а после приварки вставок с обеих сторон бандажа устанавливают накладки и производят их обварку.

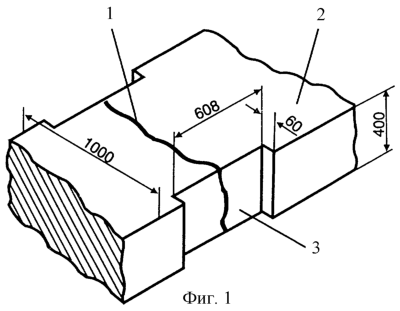

На фиг.1 показана схема выборки карманов, на фиг.2 изображена вставка с разделанными фасками, на фиг.3 – схема установки вставок и их приварка, на фиг.4 – схема установки накладок.

Поворотом печи трещину 1 бандажа 2 фиксируют в верхнем положении. Газокислородной резкой выбирают карманы 3 с двух сторон бандажа 2 на всю его толщину и заданные глубину и ширину.

Заготовленные вставки 4 с разделенными фасками устанавливают вертикально в подготовленные карманы 3, фиксируют относительно поверхности катания бандажа 2 и проверяют правильность установки вставок 4.

После проверки правильности установки вставок 4 производится их приварка, при этом приварку вставок 4 к телу бандажа 2 сначала производят только к одной из сторон карманов 3, затем поворачивают бандаж на 180° и при минимальном зазоре в трещине производят приварку к другой стороне карманов.

По окончании сварки устанавливают накладки 5 с обеих сторон бандажа 2 и обваривают их с целью предотвращения дальнейшего развития трещин, возникающих на противоположном шве в связи с длительной эксплуатацией бандажа в аварийном режиме. Затем печь поворачивают в верхнее положение и производят окончательную заварку вставок 4 и трещины 1 бандажа 2. После сварки зачищают поверхность катания и боковые швы.

Таким образом предложенный способ позволяет оперативно (за 20 ч) выполнить ремонт бандажа и сохранить работоспособность вращающейся печи с гарантией 4-5 месяцев.

Формула изобретения

1. Способ ремонта бандажа с трещиной вращающейся печи, включающий выборку карманов с двух сторон бандажа, установку в карманы вертикально заготовленных вставок с разделанными фасками, фиксацию их относительно поверхности катания бандажа и приварку, при этом приварку вставок бандажа сначала производят только к одной из сторон карманов, затем поворачивают бандаж на 180° и при минимальном зазоре в трещине производят приварку к другой стороне карманов.

2. Способ по п.1, отличающийся тем, что после приварки вставок с обеих сторон бандажа устанавливают накладки и производят их обварку.

РИСУНКИ

MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе

Дата прекращения действия патента: 30.07.2006

Извещение опубликовано: 20.06.2007 БИ: 17/2007
