Патент на изобретение №2242861

(54) ИЗМЕРИТЕЛЬ СИЛЫ ЗАКЛИНИВАНИЯ БУРКОВА Л.Н.

(57) Реферат:

Изобретение относится к области машиностроения и может быть использовано при создании измерителей сил заклинивания частиц в отверстиях решета. Устройство состоит из корпуса с крышкой и колпачка. Внутри корпуса по оси его симметрии установлен центральный стержень с заточенным на конус нижним концом в виде иглы. Стержень жестко прикреплен к капсуле с приваренным к ней упором. На центральный стержень одета упирающаяся в верхнюю стенку корпуса и дно капсулы цилиндрическая пружина сжатия. Корпус имеет протарированную шкалу и паз. В пазу размещен с возможностью перемещения под воздействием упора капсулы флажок-сигнализатор. При измерении силы заклинивания игла подводится к застрявшей частице и в процессе ее выдавливания происходит сжатие пружины. Упор капсулы перемещает в пазу корпуса флажок-сигнализатор, который указывает усилие выдавливания частицы из отверстия решета, что позволяет определять необходимое усилие очистки решета и рассчитать требуемое очистное устройство. 3 ил.

Изобретение относится к области общего или частного машиностроения и может быть использовано при создании измерителей сил заклинивания, например семян в отверстиях решета зерноочистительных машин или каких-то деталей в различных механизмах и машинах.

Известен измеритель сил по а.с СССР №1024754, кл. С 01 L 1/04. Он включает корпус с пазом и протарированной шкалой, колпачок, центральный стержень и цилиндрическую пружину сжатия. Однако он имеет тот существенный недостаток, что не предусмотрено фиксирование измеренного усилия.

Задачей данного изобретения является устранение указанного недостатка и расширение технологических возможностей измерителя.

Поставленная задача достигается тем, что измеритель сил заклинивания, включающий корпус с пазом и протарированной шкалой, колпачок, центральный стержень и цилиндрическую пружину сжатия, имеет жестко закрепленную на корпусе крышку, а колпачок выполнен съемным, при этом внутри корпуса по оси его симметрии установлен центральный стержень, жестко прикрепленный к капсуле, к которой жестко прикреплен упор, касающиеся флажка-сигнализатора, установленного с трением в пазу корпуса, а на центральный стержень одета цилиндрическая пружина сжатия, упирающаяся в верхнюю стенку корпуса и дно капсулы, которая меньше диаметра корпуса и не касается его стенок, а капсула в исходном положении свободно опирается на перегородку корпуса, причем нижний конец корпуса выполнен с резьбой, на которую навернута регулировочная гайка с фиксаторами.

Новые существенные признаки: корпус имеет жестко закрепленную на нем крышку, а колпачок выполнен съемным, внутри корпуса по оси симметрии установлен центральный стержень, жестко прикрепленный к капсуле, к капсуле жестко прикреплен упор, касающийся снизу флажка-сигнализатора, установленного с трением в пазу корпуса, на центральный стержень одета цилиндрическая пружина сжатия, упирающаяся в верхнюю стенку корпуса и дно капсулы, капсула выполнена меньше диаметра корпуса и не касается его стенок и в исходном положении капсула свободно опирается на перегородку корпуса, нижний конец корпуса выполнен с резьбой, на которую навернута регулировочная гайка с фиксаторами.

Перечисленные новые существенные признаки в совокупности с известными необходимы и достаточны для достижения технического результата во всех случаях, на которые распространяется испрашиваемый объем правовой защиты.

Технический результат достигается за счет того, что корпус имеет жестко закрепленную на нем крышку, а колпачок выполнен съемным, при этом внутри корпуса по оси его симметрии установлен центральный стержень, жестко прикрепленный к капсуле для симмертии усилий, к капсуле жестко прикреплен упор, касающийся снизу флажка-сигнализатора, установленного с трением в пазу корпуса для обеспечения передвижения флажка-сигнализатора при измерениях, на центральный стержень одета цилиндрическая пружина сжатия, упирающаяся в верхнюю стенку корпуса и дно капсулы, которая меньше диаметра корпуса, не касается его стенок для обеспечения качества измерения усилий, капсула в исходном положении свободно опирается на перегородку корпуса для обеспечения положения равновесия в исходном положении, нижний конец корпуса выполнен с резьбой для регулировочной гайки с фиксаторами, чтобы устанавливать нулевое положение измерителя.

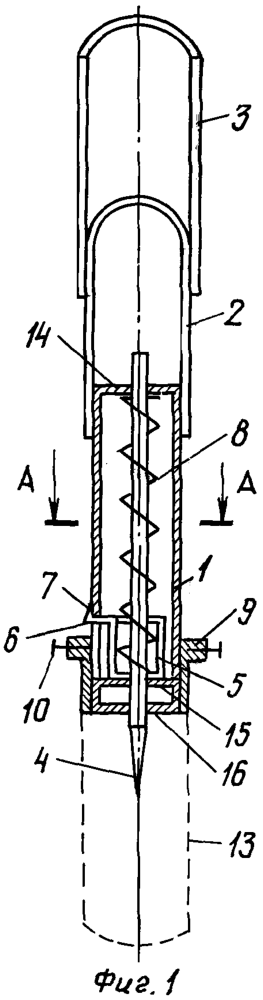

На фиг.1 дан общий фронтальный вид предлагаемого измерителя, на фиг.2 дан вид слева на предлагаемое устройство, на фиг.3 показано сечение А-А с фиг.1, показывающее конфигурации соединяющихся деталей узла.

Рассмотрим устройство измерителя. Он состоит из корпуса 1 с резьбой на нижнем конце, крышки 2, жестко прикрепленной к корпусу, съемного колпачка 3, причем внутри корпуса свободно по оси симметрии установлен центральный стержень 4, а к средней его части жестко прикреплена капсула 5, которая не касается стенок корпуса, т.е. она меньше внутреннего диаметра корпуса и имеет жестко прикрепленный упор 6, который свободно подпирает снизу флажок-сигнализатор 7. На центральный стержень 4 свободно установлена пружина 8. Гайка 9 с фиксаторами 10 выполняет роль установки измерителя в исходное положение и фиксаторы в то же время не позволяют гайке самоотворачиваться. Флажок-сигнализатор 7 подвижно установлен в пазу 11 корпуса, на котором нанесена шкала 12. Штрихами показано положение колпачка 3 в нерабочем состоянии – 13, в этом случае измеритель “закрыта” и не может работать, например находится на хранении. Пружина 8 своим верхним концом свободно упирается в верхнюю стенку 14 корпуса, а нижним – свободно входит в капсулу 5, которая в исходном положении опирается на перегородку 15 корпуса 1, который заканчивается дном 16.

Рассмотрим работу измерителя. В этом случае колпачек 3 снимается и устанавливается сверху как показано на фиг.1. Теперь игла 4 подводится к заклиненному семени (или какой-то заклинившейся детали механизма) и путем вертикального нажатия пытаемся вытолкнуть семя из заклиненного состояния, а в этот момент происходит одновременное сжатие пружины 8, а снизу подпирает свободно передвигаемый указатель 7 в пазу корпуса. И если усилие на стержне 4 превысит силу заклинивания семени, оно выпадает из отверстия решета, стержень 4 возвращается в исходное положение, но указатель остается там, где произошло выпадение семени, сигнализируя тем самым о том усилии, которое было необходимо для расклинивания семени, и напротив этого указателя по шкале, протарированной соответствующим образом, читаем значение усилия в указанных единицах измерения.

Формула изобретения

Измеритель силы заклинивания, например, семян в отверстиях решета, включающий корпус с пазом и протарированной шкалой, колпачок, центральный стержень и цилиндрическую пружину сжатия, отличающийся тем, что корпус имеет жестко закрепленную на нем крышку, а колпачок выполнен съемным, при этом внутри корпуса по оси его симметрии установлен центральный стержень, жестко прикрепленный к капсуле, к которой жестко прикреплен упор, касающийся снизу флажка-сигнализатора, установленного с трением в пазу корпуса, а на центральный стержень одета цилиндрическая пружина сжатия, упирающаяся в верхнюю стенку корпуса и дно капсулы, которая меньше диаметра корпуса и не касается его стенок, а капсула в исходном положении свободно опирается на перегородку корпуса, причем нижний конец корпуса выполнен с резьбой, на которую повернута регулировочная гайка с фиксаторами.

РИСУНКИ
