Патент на изобретение №2242855

(54) УСТРОЙСТВО ДЛЯ КРЕПЛЕНИЯ РАБОЧЕГО ОРГАНА ПОЧВООБРАБАТЫВАЮЩЕЙ МАШИНЫ

(57) Реферат:

Устройство содержит кронштейн с центральным пальцем для установки стойки рабочего органа. Кронштейн и стойка снабжены заклинивающими элементами. Верхняя часть стойки имеет горизонтальный участок. Заклинивающие элементы на кронштейне выполнены в виде двух дополнительных пальцев, расположенных по обе стороны от центрального пальца и имеющих головки в форме усеченного конуса. Меньшее основание конуса обращено к кронштейну. Заклинивающие элементы на стойке выполнены в виде ответных дополнительным пальцам вырезов со скошенными кромками, один из которых расположен на нижней, а другой – на верхней стороне горизонтального участка стойки. Снижается трудоемкость изготовления устройства для крепления рабочего органа почвообрабатывающей машины. 4 ил.

Изобретение относится к сельскохозяйственному и лесохозяйственному машиностроению, а именно к конструкции узлов крепления рабочих органов почвообрабатывающих машин.

Известно устройство для крепления рабочего органа почвообрабатывающей машины, содержащее кронштейн с пазом для установки стойки рабочего органа, при этом в стойке имеется продольный паз с выемкой в зоне его днища, в кронштейне – сквозное отверстие, а устройство снабжено крепежным элементом, выполненным в виде болта [1].

Известное устройство не обеспечивает возможности быстрой замены рабочего органа из-за необходимости ослаблять болтовое соединение.

Наиболее близким по технической сущности и достигаемому результату к изобретению является устройство для крепления рабочего органа почвообрабатывающей машины, содержащее кронштейн с центральным пальцем для установки стойки рабочего органа, при этом кронштейн и стойка снабжены заклинивающими элементами, которые в кронштейне выполнены в виде пазов клиновидной формы, смещенных один относительно другого в диаметрально противоположные стороны относительно оси пальца, а на стойке – в виде выступов на ее боковых гранях под пазы кронштейна [2].

Недостатком данного устройства является повышенная трудоемкость изготовления из-за нетехнологичности пазов в кронштейне, хотя и характеризуется достаточным быстродействием.

Задачей изобретения является снижение трудоемкости изготовления устройства для крепления рабочего органа почвообрабатывающей машины.

Технический результат заключается в снижении трудоемкости изготовления устройства для крепления рабочего органа почвообрабатывающей машины.

Для достижения указанного технического результата в устройстве для крепления рабочего органа почвообрабатывающей машины, содержащем кронштейн с центральным пальцем для установки стойки рабочего органа, при этом кронштейн и стойка снабжены заклинивающими элементами, достигается тем, что верхняя часть стойки имеет горизонтальный участок, согласно изобретению, элементы на кронштейне выполнены в виде двух дополнительных пальцев, расположенных по обе стороны от центрального пальца и имеющих головки в форме усеченного конуса, меньшее основание которого обращено к кронштейну, а заклинивающие элементы на стойке – в виде ответных дополнительным пальцам вырезов со скошенными кромками, один из которых расположен на нижней, а другой – на верхней стороне горизонтального участка стойки.

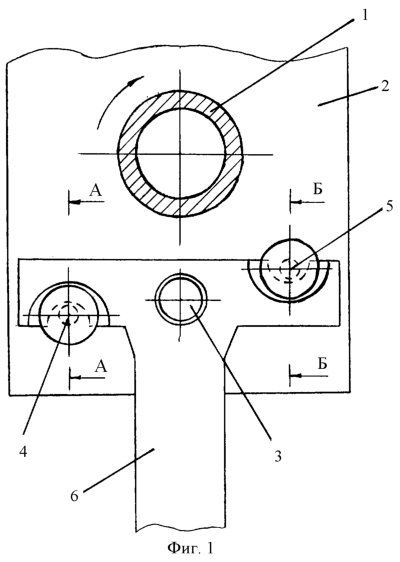

На фиг.1 изображено устройство для крепления рабочего органа почвообрабатывающей машины, вид в сборе; на фиг.2 – сечение А-А на фиг.1; на фиг.3 – сечение Б-Б на фиг.1; на фиг.4 – верхняя часть стойки рабочего органа.

Устройство для крепления рабочего органа почвообрабатывающей машины содержит, закрепленный на валу 1, кронштейн 2 с центральным пальцем 3 и дополнительными пальцами 4 и 5, расположенными по обе стороны от него. Пальцы 4 и 5 имеют головки в форме усеченного конуса, меньшее основание которого обращено к кронштейну 2. Стойка 6 имеет сквозное отверстие 7 под палец 3 и горизонтальный участок 8 с вырезами 9 и 10, ответными дополнительным пальцам 4 и 5 соответственно. Вырез 9 расположен на нижней, а вырез 10 – на верхней стороне участка 8. Кромки обоих вырезов скошены под углом, равным углу наклона образующей усеченного конуса на пальцах 4 и 5.

При установке рабочего органа стойку 6 в наклонном положении устанавливают отверстием 7 на палец 3, а затем переводят ее в вертикальное положение, в котором ее горизонтальный участок 8, благодаря скосам на кромках вырезов 9 и 10, заклинивается между головками пальцев 4 и 5 и кронштейном 2. В процессе работы машины сила реакции почвы еще прочнее заклинивает стойку 6, и она надежно удерживается в заданном положении. Для снятия рабочего органа достаточно приложить ударную нагрузку к нижней части тыльной стороны стойки 6, повернуть стойку и снять ее с пальца 3.

Конструкция данного устройства не содержит нетехнологичных в изготовлении деталей, поэтому его изготовление не сопряжено с повышенными трудозатратами.

Источники информации:

1. А.с. СССР №619135, кл. А 01 В 33/14, 1976.

2. А.с. СССР №869586, кл. А 01 В 33/14, 1980 (прототип).

Формула изобретения

Устройство для крепления рабочего органа почвообрабатывающей машины, содержащее кронштейн с центральным пальцем для установки стойки рабочего органа, при этом кронштейн и стойка снабжены заклинивающими элементами, отличающееся тем, что верхняя часть стойки имеет горизонтальный участок, заклинивающие элементы на кронштейне выполнены в виде двух дополнительных пальцев, расположенных по обе стороны от центрального пальца и имеющих головки в форме усеченного конуса, меньшее основание которого обращено к кронштейну, а заклинивающие элементы на стойке – в виде ответных дополнительным пальцам вырезов со скошенными кромками, один из которых расположен на нижней, а другой – на верхней стороне горизонтального участка стойки.

РИСУНКИ

MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе

Дата прекращения действия патента: 27.06.2005

Извещение опубликовано: 27.04.2007 БИ: 12/2007
