Патент на изобретение №2242822

Published by on




РОССИЙСКАЯ ФЕДЕРАЦИЯ



ФЕДЕРАЛЬНАЯ СЛУЖБА
ПО ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ,
ПАТЕНТАМ И ТОВАРНЫМ ЗНАКАМ
(19) RU (11) 2242822 (13) C2
(51) МПК 7
H01J61/36, H01J9/26
(12) ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ПАТЕНТУ

Статус: по данным на 27.01.2011 – прекратил действие

(21), (22) Заявка: 2002131233/09, 20.11.2002

(24) Дата начала отсчета срока действия патента:

20.11.2002

(43) Дата публикации заявки: 20.05.2004

(45) Опубликовано: 20.12.2004

(56) Список документов, цитированных в отчете о
поиске:
АНТОШКИН Н.Ф. и др. Ртутные лампы высокого давления. – Саранск: МГУ, 1992, с.140. RU 2044365 С1, 20.09.1995. RU 2087984 С1, 20.08.1997. JP 2002298738 В4, 11.10.2002. JP 2002237276 В4, 23.08.2002.

Адрес для переписки:

430034, Мордовия, г.Саранск, ш. Светотехников, 5, ОАО “Лисма”, ОНТИиП

(72) Автор(ы):

Минаев И.Ф. (RU),
Коваленко А.И. (RU),
Литюшкин В.В. (RU),
Прасицкий В.В. (RU),
Матяш А.А. (RU),
Хабибулин Р.И. (RU)

(73) Патентообладатель(и):

Открытое акционерное общество “Лисма” (RU)

(54) СПОСОБ ИЗГОТОВЛЕНИЯ ГАЗОРАЗРЯДНОЙ ЛАМПЫ

(57) Реферат:

Изобретение относится к области электротехники, в частности к способу изготовления дуговых газоразрядных ламп, используемых для общего и специального освещения. Техническим результатом является увеличение выхода годных ламп. В способе изготовления газоразрядной лампы, содержащей горелку из оптически прозрачного материала с, по меньшей мере, двумя основными электродами в каждом из концов горелки, включающем тренировку лампы, каждый из основных электродов сначала тренируют в режиме тлеющего разряда, после чего между ними обеспечивают номинальный пусковой режим дугового разряда. При этом соотношение тока тлеющего разряда тренировки к номинальному току лампы выбирают в пределах 0,01-0,06, а соотношение времени тренировки режима тлеющего разряда к времени прохождения пускового режима – в пределах 0,05-0,25. В процессе изготовления газоразрядной лампы тренировка ламп происходит в два этапа при разных токах. Сначала каждый из электродов тренируется в режиме тлеющего разряда, затем каждый из электродов тренируется в номинальном пусковом режиме дугового разряда. Такой режим тренировки обеспечивает оптимальную обработку ламп, в результате чего выход годных при изготовлении газоразрядных ламп увеличивается. 1 табл.

Предлагаемое изобретение относится к электротехнической промышленности, в частности усовершенствует способ изготовления дуговых газоразрядных ламп, используемых для общего и специального освещения.

Известен способ изготовления газоразрядной лампы, содержащей горелку из оптически прозрачного материала с двумя основными электродами в каждом из концов горелки, включающий тренировку лампы [1].

В описываемом способе изготовления дуговых газоразрядных ламп -прототипе тренировку производят при номинальном токе и лампы при этом не испытывают каких-либо перегрузок.

Недостатком указанного способа изготовления газоразрядных ламп является низкий выход годных изделий, так как значительная часть газоразрядных ламп не растренировывается и бракуется.

Задачей предлагаемого изобретения является увеличение выхода годных ламп

Поставленная задача достигается тем, что в способе изготовления газоразрядной лампы, содержащей горелку из оптически прозрачного материала с по меньшей мере двумя основными электродами в каждом из концов горелки, включающем тренировку лампы, каждый из основных электродов сначала тренируют в режиме тлеющего разряда, после чего между ними обеспечивают номинальный пусковой режим дугового разряда.

При этом соотношение тока тлеющего разряда тренировки к номинальному току лампы выбирают в пределах 0,01-0,06, а соотношение времени тренировки режима тлеющего разряда к времени прохождения пускового режима – в пределах 0,05-0,25.

В способе по предлагаемому изобретению экспериментально подобран режим тренировки ламп, позволяющий оптимальным образом растренировать газоразрядные лампы.

Сущность предлагаемого изобретения заключается в следующем.

В процессе изготовления газоразрядной лампы тренировка ламп происходит в два этапа при разных токах. Сначала каждый из электродов тренируется в режиме тлеющего разряда, затем каждый из электродов тренируется в номинальном пусковом режиме дугового разряда. Такой режим тренировки обеспечивает оптимальную обработку ламп, в результате чего выход годных при изготовлении газоразрядных ламп увеличивается.

Качество тренировки обеспечивается вследствие того, что тлеющий разряд охватывает всю поверхность основного электрода в полупериод, и таким образом происходит эффективная обработка поверхности электрода. Следует отметить, что при тренировке в режиме дугового разряда катодное пятно стягивается в точку и эффективной обработки поверхности электрода не происходит.

Что касается второй части тренировки – в номинальном пусковом режиме дугового разряда – то она нужна для закрепления обработанного тлеющим разрядом электрода через тепловой нагрев при высокой температуре до 2000°С. Под номинальным пусковым режимом понимается процесс развития дугового разряда после зажигания лампы до времени стабилизации электрических параметров лампы: тока, напряжения и мощности. Для конкретного типа дуговой газоразрядной лампы, работающей в номинальной электрической схеме, время и характер изменения указанных электрических параметров относительно постоянны и могут служить отправной величиной по отношению времени тренировки лампы в режиме тлеющего разряда.

Важным является соотношение тока тлеющего разряда тренировки к номинальному току лампы (Jтл/Jн). Оно определено экспериментально и выбрано в пределах 0,01-0,06.

При значениях тока тлеющего разряда, меньших 0,01 номинального тока лампы, основные электроды не обрабатываются в достаточной мере и цель изобретения не достигается.

При значениях тока тлеющего разряда, больших 0,06 номинального тока лампы, положительного эффекта уже не достигается, в то время, как затраты на электроэнергию растут.

Предпочтительно, чтобы соотношение времени тренировки режима тлеющего разряда к времени прохождения пускового режима (Ттлп) составляло 0,05-0,25, это определено экспериментально.

При времени прохождения тренировки в режиме тлеющего разряда, меньшем 0,05 времени прохождения номинального пускового режима, качественная обработка поверхности основных электродов не достигается.

При времени тренировки в режиме тлеющего разряда, большем 0,25 времени прохождения номинального пускового режима, положительного эффекта уже не наблюдается, в то время как расходы на электроэнергию увеличиваются, а производительность на операции “тренировка ламп” уменьшается.

Время тренировки дуговой газоразрядной лампы в номинальном режиме, а также характер изменения электрических параметров, как уже указывалось, определяют характеристики самой лампы, а также характеристики пускорегулирующей аппаратуры. Это время для конкретного типа ламп является практически постоянным и таким образом корректно определяет режим тренировки по предлагаемому изобретению.

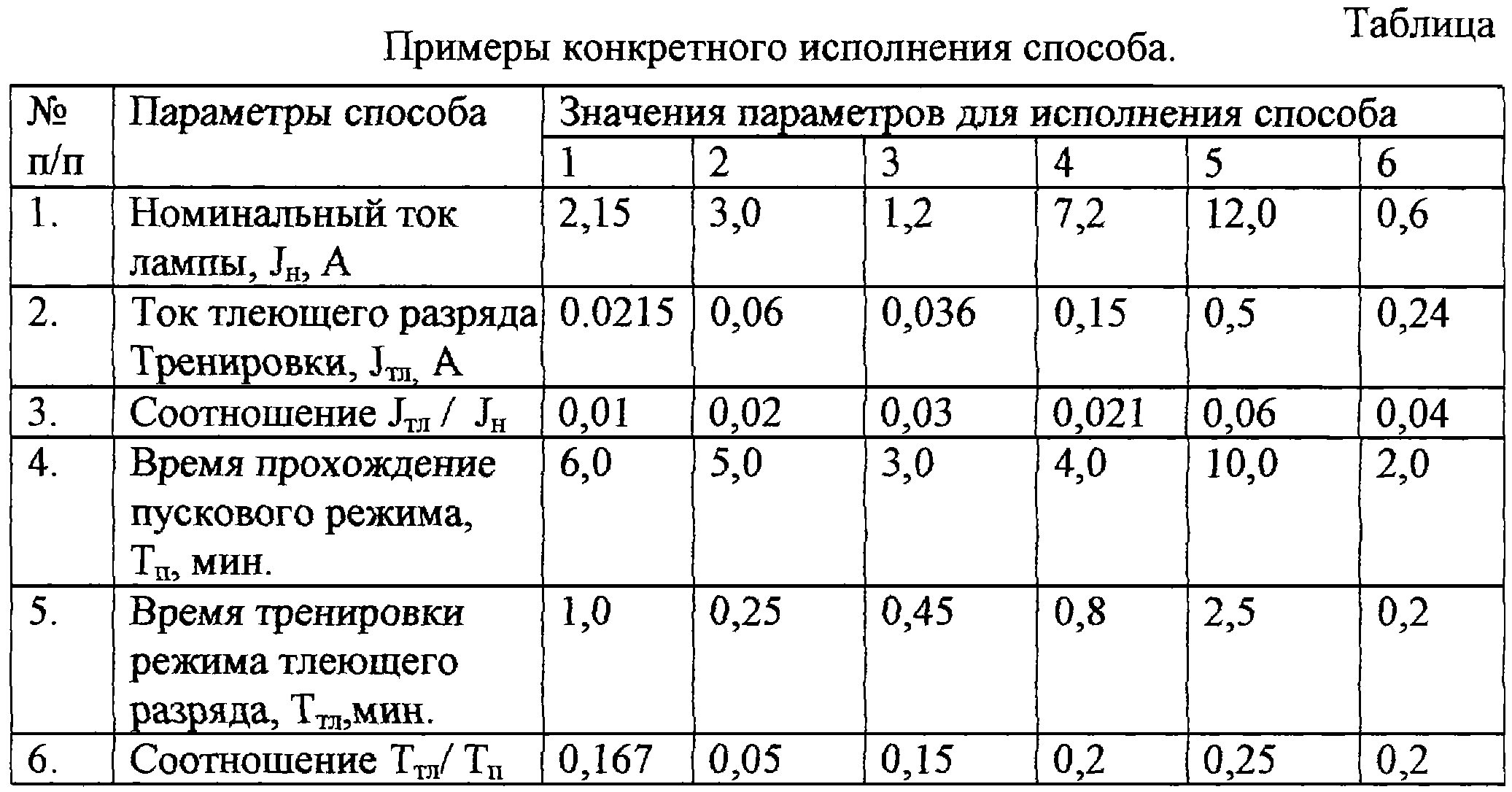

Примеры конкретного исполнения способа приведены в таблице.

Использование предлагаемого изобретения в производстве дуговых газоразрядных ламп типа ДРЛ 250 позволяет, как показала практика, увеличить выход годных при изготовлении ламп на 3-4%, что при плане производства ламп на уровне 2,0 млн шт. и себестоимости порядка 50 руб/шт определяет экономический эффект в размере 3-4 млн руб./год.

Источники информации

1. Н.Ф.Антошкин и др. Ртутные лампы высокого давления. Изд-во Мордовского государственного университета, 1992 г., стр.140 (прототип).

Формула изобретения

Способ изготовления газоразрядной лампы, содержащей горелку из оптически прозрачного материала с, по меньшей мере, двумя основными электродами в каждом из концов горелки, включающий тренировку лампы, отличающийся тем, что каждый из основных электродов сначала тренируют в режиме тлеющего разряда, после чего между ними обеспечивают номинальный пусковой режим дугового разряда, причем соотношение тока тлеющего разряда тренировки к номинальному току лампы выбирают 0,01÷0,06, а соотношение времени тренировки режима тлеющего разряда к времени прохождения пускового режима 0,05÷0,25.


MM4A Досрочное прекращение действия патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе

Дата прекращения действия патента: 21.11.2004

Извещение опубликовано: 27.12.2006 БИ: 36/2006
