Патент на изобретение №2242783
|
||||||||||||||||||||||||||
(54) СПОСОБ УСИЛЕНИЯ СЕРЕБРЯНОГО ИЗОБРАЖЕНИЯ НА РАДИОГРАФИЧЕСКИХ МАТЕРИАЛАХ
(57) Реферат:

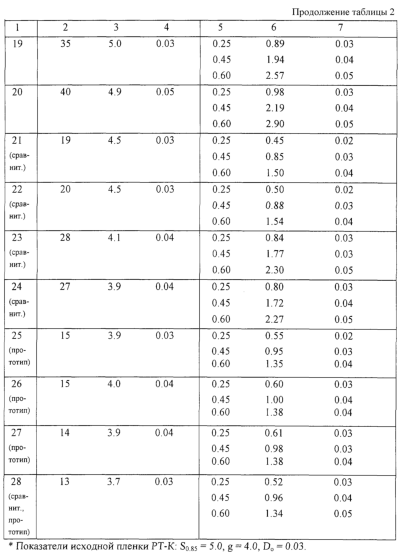

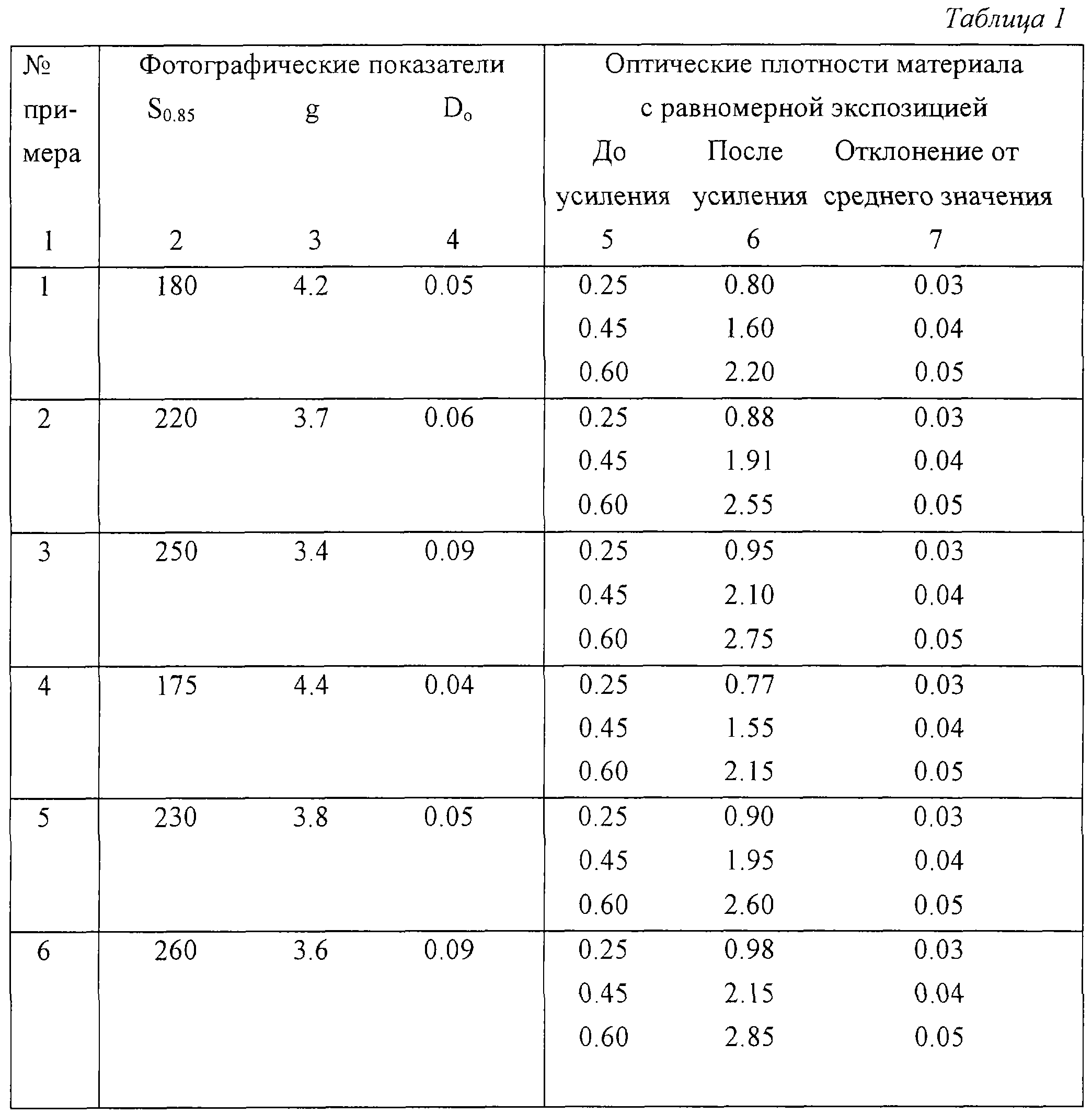

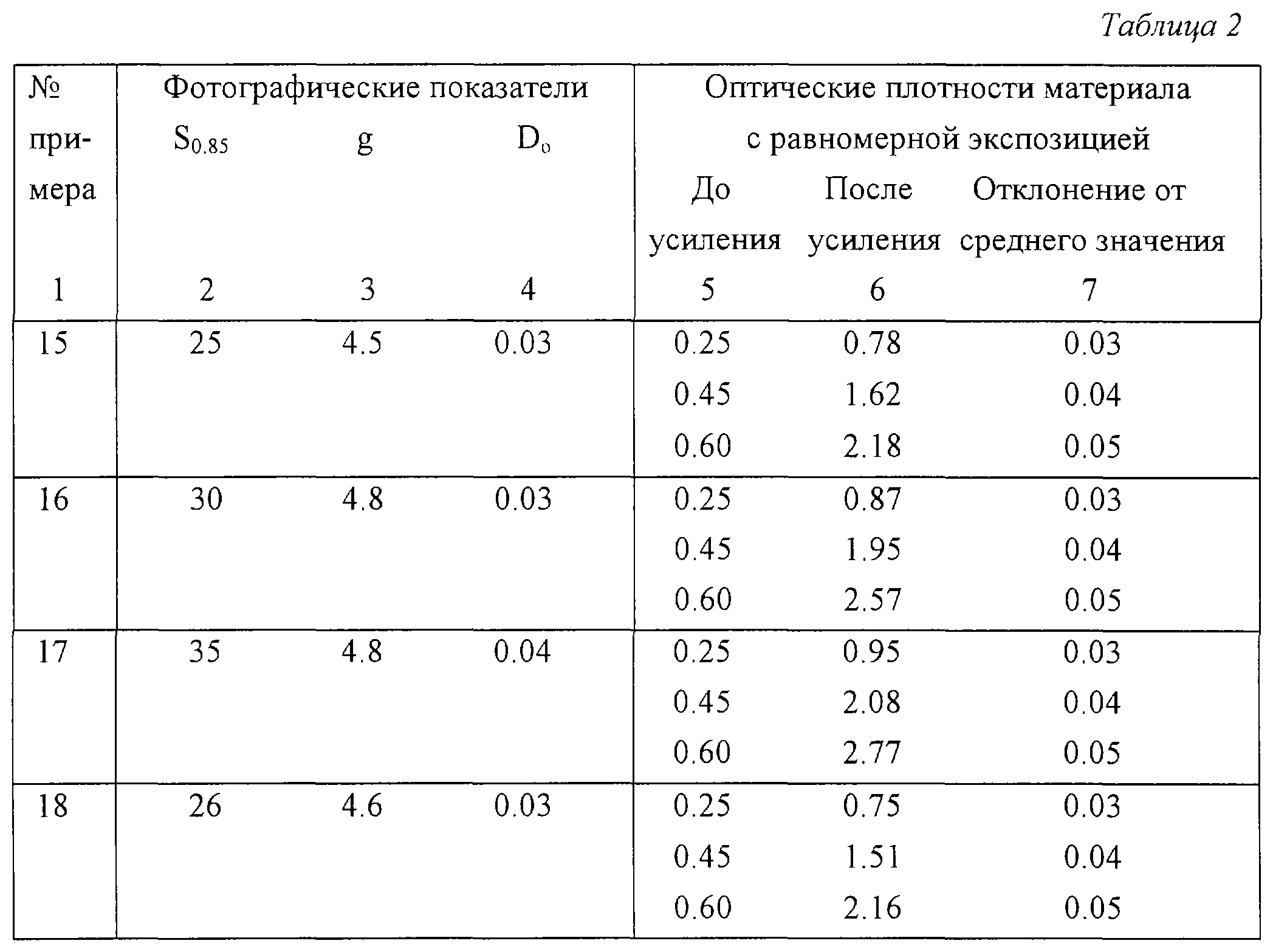

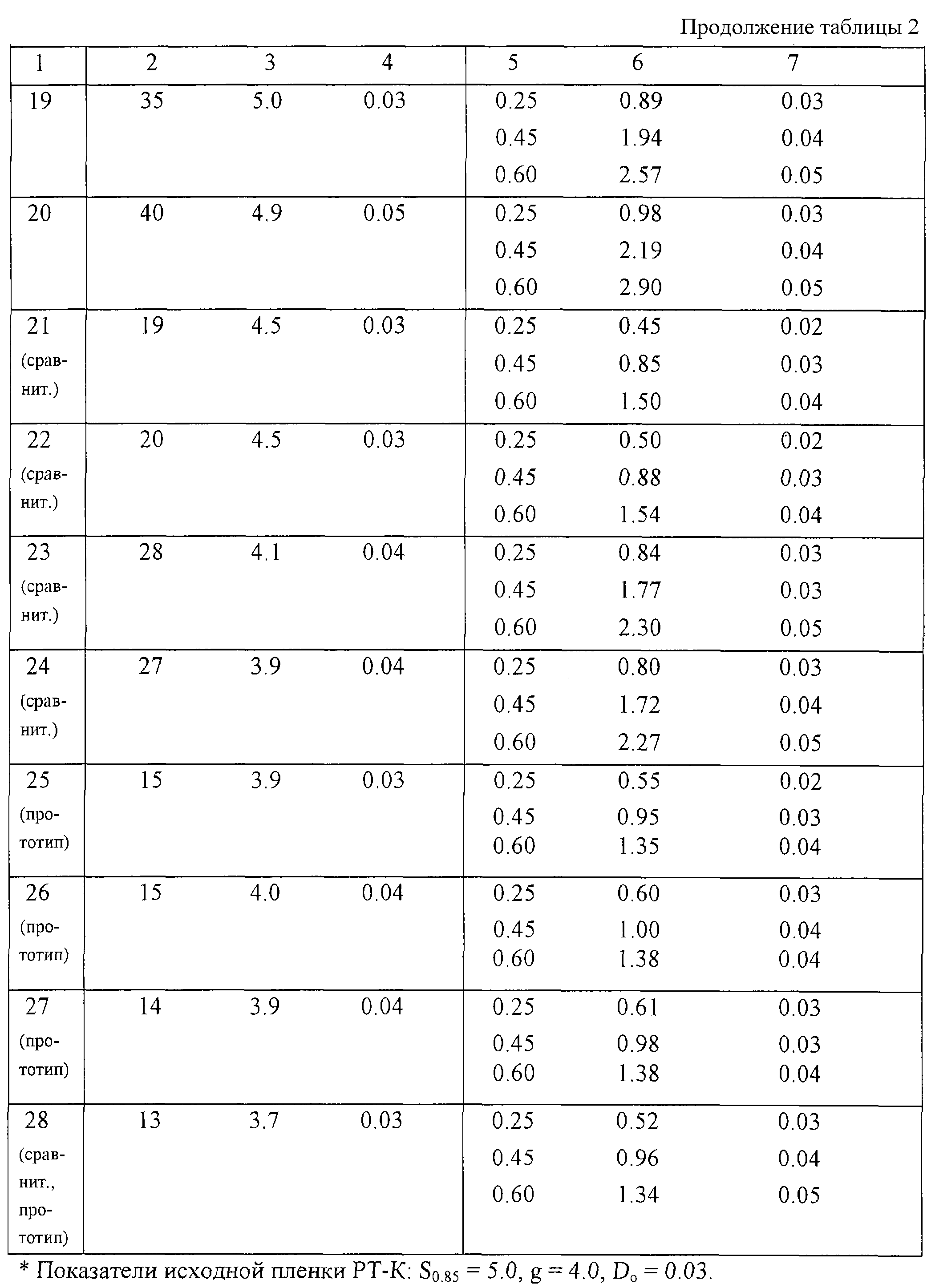

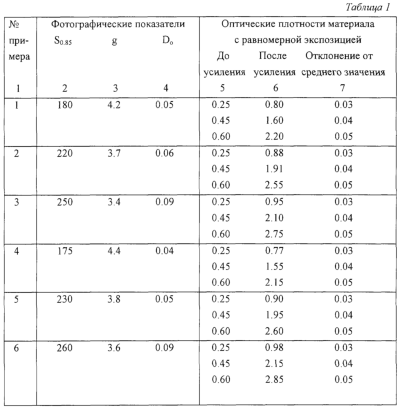

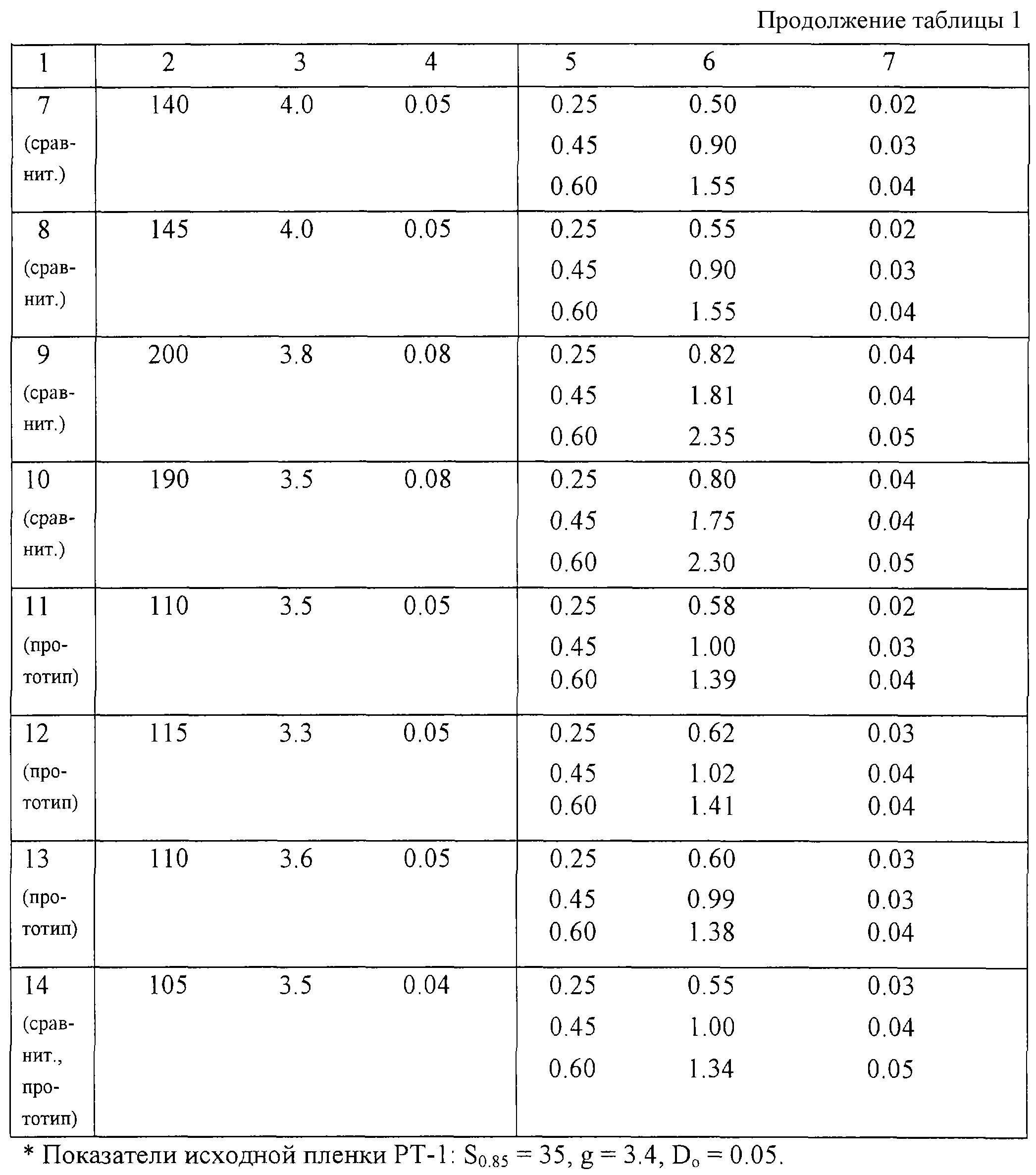

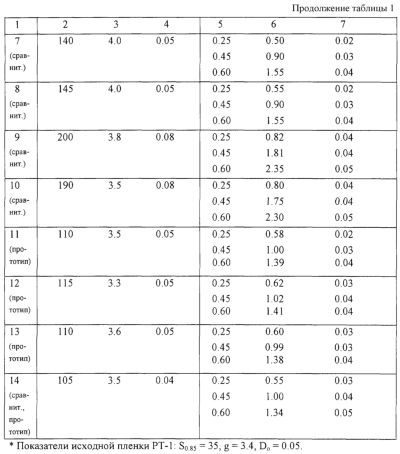

Настоящее изобретение относится к области дополнительной обработки галогенсеребряных фотоматериалов для регистрации жестких ионизирующих излучений и может быть использовано в химико-фотографической промышленности, промышленной и медицинской радиографии. С целью повышения фотографической чувствительности усиленного серебряного изображения применяют способ усиления серебряного изображения на радиографических материалах посредством его отбеливания в растворе, содержащем гексацианоферрат(III) калия 40-60 г, бромид натрия или калия 5-20 г, триоксокарбонат(IV) натрия безводный 20-100 г, гидроксид калия 20-30 г, вода – до 1 л, с последующей обработкой в восстанавливающем растворе, содержащем хлорид олова(II) 40-50 г, N,N,N’,N’- этилендиаминотетраацетат натрия 30-40 г, гидроксид калия 50-60 г, тиоцианат калия 80-100 г и воду. Данный способ позволяет повысить фотографическую чувствительность при сохранении практически неизменными значений коэффициента контрастности и уровня вуали, а также степени равномерности получаемого изображения по величинам оптических плотностей. 2 табл.
Настоящее изобретение относится к области дополнительной обработки галогенсеребряных фотоматериалов для регистрации жестких ионизирующих излучений и может быть использовано в химико-фотографической промышленности, промышленной и медицинской радиографии. Известен способ усиления серебряного изображения на радиографических материалах посредством его отбеливания в растворе, содержащем сульфат меди (II), галогенид щелочного металла, серную кислоту и воду, с последующей обработкой в восстанавливающем растворе, содержащем хлорид олова(II), гидроксид натрия или калия, 1,2-этилендиамин и воду (см. В.Кондратьев, А. Витт, Л.Антонова, Т.Баркова, Полиграфия, 1984. №6. С.26-28). Недостатком данного известного способа являются относительно низкий уровень фотографической чувствительности усиленного изображения, а также довольно высокая неравномерность последнего по оптической плотности. Наиболее близким к заявляемому нами объекту по совокупности признаков и достигаемому техническому эффекту является способ усиления серебряного изображения на радиографических материалах посредством его отбеливания в растворе, содержащем бромид щелочного металла и воду, с последующей обработкой в восстанавливающем растворе, содержащем хлорид олова(II), N,N,N’,N’-этилендиаминотетраацетат натрия, гидроксид натрия или калия, 1,2-этилендиамин, тиоцианат калия в количестве (0.5-1.0) г/л и воду (см. патент РФ по заявке 2000132876/04). Недостатком данного известного способа, взятого нами в качестве прототипа, является относительно низкий уровень фотографической чувствительности усиленного изображения. Целью настоящего изобретения является повышение фотографической чувствительности усиленного изображения. Декларируемая цель достигается тем, что в известном способе усиления серебряного изображения на радиографических материалах посредством его отбеливания в растворе, содержащем гексацианоферрат(III) калия, триоксокарбонат(IV) натрия, галогенид щелочного металла, гидроксид калия или натрия и воду, с последующей обработкой в восстанавливающем растворе, содержащем хлорид олова(II), N,N,N’,N’-этилендиаминотетраацетат натрия, гидроксид натрия или калия, тиоцианат калия и воду, в отбеливающем растворе в качестве галогенида щелочного металла используют бромид натрия или калия при соотношении ингредиентов: Гексацианоферрат(III) калия, г 40-60 Бромид калия, г 5-20 Триоксокарбонат(IV) натрия безводный, г 20-100 Гидроксид калия, г 20-30 Вода До 1 л а тиоцианат калия вводят в восстанавливающий раствор в количестве (80-100) г/л. В результате использования предлагаемого способа имеет место повышение фотографической чувствительности S0.85 в 2,0 раза и более по сравнению с таковой для способа-прототипа при сохранении практически неизменными значений коэффициента контрастности и уровня вуали, а также степени равномерности получаемого изображения по величинам оптических плотностей. Ранее использование восстанавливающего раствора с поименованным выше качественным и количественным содержанием ингредиентов в литературе не описывалось. Сказанное дает нам основания утверждать, что заявляемому нами объекту присущ первый критериальный признак изобретения в рамках Патентного Закона РФ – новизна. Кроме того, знание свойств способа-прототипа и характеристик вносимых в него изменений [а именно введение создания концентрации тиоцианата калия в восстанавливающем растворе в пределах (80-100) г/л] не позволяет а priori предсказать отмеченный выше положительный эффект – повышение фотографической чувствительности обрабатываемого радиографического материала и уровня равномерности усиленного изображения, а это, в свою очередь, означает, что сущность заявляемого нами объекта не вытекает явным образом из известного на сегодняшний день уровня в данной области техники. Отмеченное обстоятельство позволяет нам сделать вывод о том, что заявляемому объекту присущ также второй критериальный признак изобретения – изобретательский уровень. Наконец, заявляемый нами способ достаточно прост и оперативен по своему исполнению, используемые в нем композиции отбеливающего и восстанавливающего растворов легко изготавливаются из тех реагентов, которые выпускаются ныне отечественной промышленностью, обладают хорошей сохраняемостью и малой истощаемостью в процессе работы; в настоящее время он находится в стадии внедрения в широкомасштабное производство. А это означает, что заявляемый нами объект подпадает и под третий критериальный признак изобретения – промышленная применимость. Заявляемый на предмет изобретения способ усиления серебряного изображения иллюстрируется на нижеследующих примерах. ПРИМЕР 1 Образец радиографической мелкозернистой пленки РТ-1 экспонируют с использованием рентгеносенситометрического клина согласно ОСТ 6-17-54-80 (напряжение на ретгеновской трубке 80 кВ, сила тока 4 МА), после чего подвергают его стандартной обработке (проявление в проявителе “Рентген-2” в течение 6 мин при 20°С, промывка в проточной воде в течение 1 мин, фиксирование в 25% водном растворе тиосульфата натрия в течение 15 мин при 20°С и завершающая промывка в проточной воде в течение 15 мин при 20-25°С). Приготовленные таким образом фотографические изображения в виде сенситометрических клиньев далее подвергают отбеливанию в растворе состава: Гексацианоферрат(III) калия, г 40 Бромид натрия, г 5 Триоксокарбонат(IV) натрия безводный, г 20 Гидроксид калия, г 20 Вода До 1 л в течение 3 мин при 20°С, промывают в проточной воде 1 мин, после чего подвергают восстановлению в растворе состава: Хлорид олова(II) дигидрат, г 40 N,N,N’,N’-этилендиаминотетраацетат натрия, г 30 Гидроксид калия, г 50 Тиоцианат калия, г 80 Вода До 1 л в течение 1 мин при 20°С, после чего промывают в проточной воде 15 мин и высушивают 2-3 час при комнатной температуре. На полученных образцах измеряют стандартным путем значения сенситометрических показателей S0.85 (фотографическая чувствительность в р-1), g (коэффициент контрастности) и D0 (уровень вуали). Все эти показатели для указанного случая представлены в табл.1. Параллельно с этим проводят испытания на степень однородности усиленного изображения по оптическим плотностям, для чего образец той же радиографической пленки размером 24×30 см2 равномерно экспонируют по всей поверхности согласно ОСТ 6-17-400-75, после чего подвергают его сначала стандартной химико-фотографической обработке согласно ОСТ 6-17-54-80, а затем усилению первоначально сформированного на нем серебряного изображения по вышеуказанной технологии. На полученном изображении выделяют визуально три наиболее светлых и три наиболее темных участка, замеряют их оптические плотности и определяют максимальные отклонения оптической плотности путем вычитания наименьшей величины из наибольшей и последующего деления полученной разности пополам (эта величина и является количественным критерием неравномерности испытуемого изображения по оптическим плотностям). Результаты испытаний для подобного случая также представлены в табл.1. ПРИМЕР 2 Выполняют с использованием общей технологической схемы примера 1, но отбеливание проводят в растворе состава: Гексацианоферрат(III) калия, г 50 Бромид калия, г 10 Триоксокарбонат(IV) натрия безводный, г 60 Гидроксид калия, г 25 Вода До 1 л а восстановление – в растворе состава: Хлорид олова(II) дигидрат, г 45 N,N,N’,N’-этилендиаминотетраацетат натрия, г 35 Гидроксид калия, г 55 Тиоцианат калия, г 90 Вода До 1 л ПРИМЕР 3 Осуществляют по общей схеме примера 1, но отбеливание проводят в растворе состава: Гексацианоферрат(III) калия, г 60 Бромид натрия, г 20 Триоксокарбонат(IV) натрия безводный, г 100 Гидроксид калия, г 30 Вода До 1 л а восстановление – в растворе состава: Хлорид олова(II) дигидрат, г 50 N,N,N’,N’-этилендиаминотетраацетат натрия, г 40 Гидроксид калия, г 60 Тиоцианат калия, г 100 Вода До 1 л ПРИМЕР 4 Проводят с применением технологической схемы, описанной в примере 1, но отбеливание проводят в растворе состава: Гексацианоферрат(III) калия, г 40 Бромид натрия, г 25 Триоксокарбонат(IV) натрия безводный, г 20 Гидроксид калия, г 20 Вода До 1 л ПРИМЕР 5 Выполняют, как и пример 1, но отбеливание проводят в растворе состава: Гексацианоферрат(III) калия, г 50 Бромид калия, г 45 Триоксокарбонат(IV) натрия безводный, г 60 Гидроксид калия, г 25 Вода До 1 л а восстановление – в растворе, состав которого указан в примере 2. ПРИМЕР 6 Осуществляют, как и пример 1, но для отбеливания используют композицию: Гексацианоферрат(III) калия, г 40 Бромид натрия, г 60 Триоксокарбонат(IV) натрия безводный, г 100 Гидроксид калия, г 30 Вода До 1 л а для восстановления – композицию, указанную в примере 3. ПРИМЕР 7 (сравнительный) Выполняют по типу примера 1, но для отбеливания используют раствор, указанный в примере 2, для восстановления – раствор состава: Хлорид олова(II) дигидрат, г 40 N,N,N’,N’-этилендиаминотетраацетат натрия, г 30 Гидроксид калия, г 40 Тиоцианаткалия, г 50 Вода До 1 л ПРИМЕР 8 (сравнительный) Осуществляют по описанной в примере 1 технологии, но для отбеливания используют раствор, указанный в примере 5, для восстановления – раствор состава, указанный в примере 7. ПРИМЕР 9 (сравнительный) Проводят по образу и подобию примера 1, но для отбеливания используют раствор, указанный в примере 2, для восстановления – раствор состава: Хлорид олова(II) дигидрат, г 50 N,N,N’,N’-этилендиаминотетраацетат натрия, г 40 Гидроксид калия, г 60 Тиоцианат калия, г 120 Вода До 1 л ПРИМЕР 10 (сравнительный) Осуществляют по общей схеме примера 1, но для отбеливания используют раствор, указанный в примере 5, для восстановления – раствор состава, указанный в примере 9. ПРИМЕР 11 (по прототипу) Осуществляют по общей схеме примера 1, но отбеливание проводят в растворе состава: Гексацианоферрат(III) калия, г 40 Бромид калия, г 5 Триоксокарбонат(IV) натрия безводный, г 20 Гидроксид калия, г 20 Вода До 1 л а восстановление – в растворе состава: Хлорид олова(II) дигидрат, г 40 N,N,N’,N’-этилендиаминотетраацетат натрия, г 30 Гидроксид калия, г 50 1,2-этилендиамин (50% водный раствор), мл 60 Тиоцианат калия, г 0.5 Вода До 1 л ПРИМЕР 12 (по прототипу) Осуществляют по общей схеме примера 1, но отбеливание проводят в растворе состава: Гексацианоферрат(III) калия, г 40 Бромид натрия, г 50 Триоксокарбонат(IV) натрия безводный, г 60 Гидроксид калия, г 25 Вода До 1 л а восстановление – в растворе состава: Хлорид олова(11) дигидрат, г 45 N,N,N’,N’-этилендиаминотетраацетат натрия, г 35 Гидроксид калия, г 55 1,2-этилендиамин (50% водный раствор), мл 70 Тиоцианат калия, г 0.8 Вода До 1 л ПРИМЕР 13 (по прототипу) Осуществляют по общей схеме примера 1, но отбеливание проводят в растворе состава: Гексацианоферрат(III) калия, г 60 Бромид калия, г 60 Триоксокарбонат(IV) натрия безводный, г 100 Гидроксид калия, г 30 Вода До 1 л а восстановление – в растворе состава: Хлорид олова(II) дигидрат, г 50 N,N,N’,N’-этилендиаминотетраацетат натрия, г 40 Гидроксид калия, г 60 1,2-этилендиамин (50% водный раствор), мл 80 Тиоцианат калия, г 1.0 Вода До 1 л ПРИМЕР 14 (сравнительный, по прототипу) Осуществляют по общей схеме примера 1, но отбеливание проводят в растворе состава: Гексацианоферрат(III) калия, г 60 Бромид калия, г 60 Триоксокарбонат(IV) натрия безводный, г 100 Гидроксид калия, г 30 Вода До 1 л а восстановление – в растворе состава: Хлорид олова(11) дигидрат, г 50 N,N,N’,N’-этилендиаминотетраацетат натрия, г 40 Гидроксид калия, г 60 1,2-этилендиамин (50% водный раствор), мл 80 Тиоцианат калия, г 90 Вода До 1 л Данные фотоиспытаний для этого и предшествующих случаев также приведены в табл.1. ПРИМЕР 15 Выполняют по той же схеме и с использованием тех же самых обрабатывающих растворов, что и в примере 1, но в качестве обрабатываемого радиографического материала берут рентгеновскую техническую пленку РТ-К. Результаты испытаний для этого случая даны в табл.2. ПРИМЕР 16 Осуществляют по той же схеме и с применением тех же обрабатывающих растворов, что и в примере 2, но в качестве обрабатываемого радиографического материала берут рентгеновскую техническую пленку РТ-К. ПРИМЕР 17 Выполняют по той же схеме и с использованием тех же самых обрабатывающих растворов, что и в примере 3, но в качестве обрабатываемого радиографического материала берут пленку РТ-К. ПРИМЕР 18 Выполняют, как и пример 4, но обрабатываемым радиографическим материалом служит рентгеновская пленка РТ-К. ПРИМЕР 19 Осуществляют по схеме примера 5 и с использованием указанных там обрабатывающих растворов, но обрабатываемым материалом является пленка РТ-К. ПРИМЕР 20 Выполняют по типу примера 6, но в качестве обрабатываемого радиографического материала применяют рентгеновскую пленку РТ-К. ПРИМЕР 21 (сравнительный) Проводят по той же схеме и с использованием тех же самых обрабатывающих растворов, что и в примере 7, но обрабатываемым материалом служит пленка РТ-К. ПРИМЕР 22 (сравнительный) Осуществляют таким же образом, как и пример 8, но в качестве обрабатываемого радиографического материала используют РТ-К. ПРИМЕР 23 (сравнительный) Выполняют по образу и подобию примера 9, а обрабатываемым радиографическим материалом является пленка РТ-К. ПРИМЕР 24 (сравнительный) Осуществляют по типу примера 10, но в качестве обрабатываемого радиографического материала применяют рентгеновскую техническую пленку РТ-К. ПРИМЕР 25 (по прототипу) Выполняют, как и пример 11, но обрабатываемым радиографическим материалом служит пленка РТ-К. ПРИМЕР 26 (по прототипу) Проводят, используя описанную в примере 12 технологическую схему, но обрабатываемым материалом служит пленка РТ-К. ПРИМЕР 27 (по прототипу) Выполняют по той же схеме и с использованием тех же самых обрабатывающих растворов, что и в примере 13, но в качестве обрабатываемого радиографического материала используют рентгеновскую техническую пленку РТ-К. ПРИМЕР 28 (сравнительный, по прототипу) Выполняют по той же схеме и с использованием тех же самых обрабатывающих растворов, что и в примере 14, но в качестве обрабатываемого радиографического материала используют рентгеновскую техническую пленку РТ-К. Данные испытаний для указанных случаев также представлены в табл.2. Как хорошо видно из приводимых в табл.1 и 2 данных, в результате использования заявляемого нами способа имеет место значительное (в 2,0 раза и даже более) повышение фотографической чувствительности S0.85 обрабатываемых радиографических материалов при сохранении практически неизменных значений коэффициента контрастности g и уровня вуали D0, а также более высокая степень однородности усиленного изображения по оптическим плотностям по сравнению с таковыми для способа-прототипа. В этой связи следует отметить, что указанный в тексте диапазон концентраций тиоцианата калия в восстанавливающем растворе является оптимальным – как при снижении ее ниже 80 г/л, так и повышении сверх 100 г/л наблюдается заметное понижение фотографической чувствительности обрабатываемого радиографического материала. Отметим и то, что использование той же по качественному и количественному составу восстанавливающей композиции, что и в способе-прототипе, но с содержанием тиоцианата калия в количествах (80-100) г/л, приводит к значительно меньшим значениям фотографической чувствительности S0.85, нежели при использовании заявляемой нами (сопоставьте данные примеров 1-3 и 14 для пленки РТ-1 и примеров 15-17 и 28 – для РТ-К). Кроме того, при реализации способа-прототипа при одном и том же составе восстанавливающего раствора использование в отбеливающем растворе хлорида калия или натрия дает заметно больший прирост чувствительности по сравнению с таковым при использовании бромида калия или натрия (хотя и заметно меньший, чем при реализации заявляемого нами способа), тогда как в нашем случае имеет место обратное положение дел. К тому же даже при достижении максимально возможного эффекта повышения чувствительности в случае способа-прототипа получается изображение кирпично-красного цвета (что не очень удобно для дефектоскопических работ), тогда как в нашем случае – темно-коричневого, что предпочтительнее для только что указанной цели. Предлагаемый нами способ обладает достаточной универсальностью для обработки серебряных изображений на радиографических материалах; аналогичные результаты были получены и на других материалах для промышленной и медицинской радиографии (РТ-5, РМ-1, РМ-В, РФ-3 и др.)
Формула изобретения
Способ усиления серебряного изображения на радиографических материалах посредством его отбеливания в растворе, содержащем гексацианоферрат(III) калия, бромид калия или натрия, триоксокарбонат(IV) натрия, гидроксид калия и воду, с последующей обработкой в восстанавливающем растворе, содержащем хлорид олова(II), N,N,N’,N’-этилендиаминотетраацетат натрия, гидроксид калия, тиоцианат калия и воду, отличающийся тем, что используют отбеливающий раствор с соотношением ингредиентов, г: Гексацианоферрат(III) калия 40-60 Бромид натрия или калия 5-20 Триоксокарбонат(IV) натрия безводный 20-100 Гидроксид калия 20-30 Вода До 1 л и восстанавливающий раствор с соотношением ингредиентов, г: Хлорид олова(II) дигидрат 40-50 N,N,N’,N’-этилендиаминотетраацетат натрия 30-40 Гидроксид калия 50-60 Тиоцианат калия 80-100 Вода До 1 л
MM4A Досрочное прекращение действия патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе
Дата прекращения действия патента: 27.03.2005
Извещение опубликовано: 27.12.2006 БИ: 36/2006
|
||||||||||||||||||||||||||
