Патент на изобретение №2242780

(54) УСТРОЙСТВО ДЛЯ ВИДЕО- И ФОТОСЪЕМОК

(57) Реферат:

Устройство для видео- и фотосъемок состоит из контейнера для размещения в нем съемочной аппаратуры, снабжено корпусом кольцевой формы, относительно торца которого установлена крышка с эксцентрично смещенным окном, перекрываемого стеклом, опирающимся на тороидальные в сечении кольцевые сальники, фиксируемые от смещения канавками, причем в крышке выполнены технологические отверстия, в которых установлены фиксатор и кнопки управления. Со стороны торца выполнены резьбовые отверстия относительно которых крепится крышка, пружина обеспечивает устойчивое упругое положение кнопок относительно торцов глухих отверстий, внутренняя поверхность корпуса выполнена в виде кольцевой поверхности с фаской и канавками кольцевой формы, одновременно со стороны торца крышки установлен корпус с крышкой, снабженный герконами с проводниками, а корпус пересечен отверстиями, крышка пересечена резьбовыми отверстиями и отверстиями, причем с внутренней стороны стекла установлено устройство, предназначенное для видео- и/или фотосъемок, а для взаимосвязи герконов с проводниками предусматривают элемент, который устанавливают в кнопках управления, имеющих сфероидальную поверхность и выкружки для взаимодействия с человеком при управлении устройством для видео- и фотосъемок при сохранении четкой ориентации положения фиксатора и кнопок управления. Технический результат – улучшение освещенности объекта съемки на глубинах от 0 до 160 м. 22 ил.

Изобретение относится к области устройств, обеспечивающих над- и подводную фото – и видеосъемку предметов на глубинах до 160 метров.

К известным объектам следует отнести устройство фирмы “Элегант-Авто”, г. Самара, не обеспечивающие условий глубинных фотосъемок, ввиду отсутствия оптимального подбора герметичных соединений разъемов контейнеров относительно крышки и стенок контейнера, что играет важную роль в выполнении функциональных задач, относящихся к условиям проведения съемок и сохранению качества фотоснимков – [1] – доклад генерального директора ЗАО “Подводспецстрой” Кузьмина В.И. на научной конференции “Современные тенденции подводной видео- и фотосъемки” – Самара, 15.02.2001.

К недостаткам известного контейнера для фотосъемок [1] следует отнести малые технологические возможности в проведении подводных фотосъемок и невозможности выполнения видеосъемок.

Задачей технического решения является повышение качества фото- и видеосъемок за счет качественного улучшения освещенности объекта съемки, с возможностью установки элементов освещения вне камеры на прикрепленном к ней плавнике и сохранения снимков в процессе всего этапа погружения. Значительным преимуществом процесса является выполнение съемок на глубинах от 0 до 160 м, причем масса контейнера выбирается из условий невесомости, за счет равновесного состояния ее по отношению к водной среде с плотностью жидкости от 1 до 1,03 т/м³, а при необходимости точного вывода фото – и/или видеокамеры на объект съемки массу составляющих элементов контейнера изменяют в большую сторону от указанных величин.

Поставленная задача достигается тем, что устройство для видео- и фотосъемок, состоящее из контейнера для размещения в нем съемочной аппаратуры, отличающееся тем, что устройство, снабжено корпусом кольцевой формы относительно торца которого, выполненного в виде кольцевой площадки установлена крышка с эксцентрично смещенным окном перекрываемое стеклом, опирающимся на тороидальные в сечении кольцевые сальники, фиксируемые от смещения канавками, при этом в крышке выполнены технологические отверстия, в которых установлены фиксатор, кнопки управления, одновременно со стороны торца выполнены резьбовые отверстия, относительно которых винтами и слоем клея крепится крышка, а пружина обеспечивает устойчивое упругое положение кнопок относительно торцов глухих отверстий, внутренняя поверхность корпуса выполнена в виде кольцевой поверхности с фаской и канавками кольцевой формы, причем со стороны торца крышки установлен корпус с крышкой, снабженный герконами с проводниками, причем корпус пересечен отверстиями, а крышка пересечена резьбовыми отверстиями и отверстиями, а с внутренней стороны стекла установлено устройство, предназначенное для видео- и/или фотосъемок, причем для взаимосвязи герконов с проводниками предусматривают элемент, который устанавливают в кнопках управления, имеющих сфероидальную поверхность и выкружки для взаимодействия с человеком при управлении устройством для видео- и фотосъемок при сохранении четкой ориентации положения кнопок управления, а для установки пружины выполнены глухие кольцевые отверстия с поверхностями, в корпусе в канавках, а также относительно поверхности фаски установлены уплотнения, выполненные в сечении тороидальной формы, последние взаимодействуют с крышкой, снабженной резьбовыми отверстиями, а относительно эксцентрично смещенного отверстия в крышке со стороны торцевой поверхности выполнены канавки, предназначенные для установки стекла относительно тороидальных уплотнений, устанавливаемых относительно поверхностей, одновременно стекло закрепляется крышкой с помощью слоя клея со стороны торца, одновременно крышка имеет цилиндрический профиль, торец, переходящий в прямоугольный паз, одновременно ступень цилиндрической поверхности снабжена канавками, причем со стороны торца выполнены резьбовые отверстия для установки в них крепежных резьбовых элементов, обеспечивающих закрепление г-образной стойки с рабочей полкой, в которой выполнен паз для закрепления в нем крепежных элементов, причем элементы устанавливают в резьбовых отверстиях, крышка снабжена окном, обеспечивающим обзор подводного или надводного шельфа, причем для этой цели служит “плавник” с отверстиями, предназначенными для закрепления осветительных элементов и взаимосвязи с опорной планкой, снабженной резьбовыми и комбинированными отверстиями, обеспечивающими соединение с корпусом кольцевой формы, при этом оппозитно расположенная планка снабжена комбинированными и резьбовыми отверстиями, обеспечивающими ее закрепление к корпусу и жесткую связь с ручкой, снабженную криволинейным отверстием, выполненным в виде щели с поверхностями, а периферия ручки снабжена внутренними волнообразными профилями, которые с учетом поверхностей, позволяют наиболее эффективно удерживать устройство для видео- и фотосъемок в рабочем положении, одновременно крышка закреплена самозажимными элементами и удерживается относительно корпуса кольцевой формы в жестком положении, причем корпус пульта управления, выполнен в виде фасонной оболочки с поверхностями и резьбовыми отверстиями, и размещен внутри корпуса кольцевой формы.

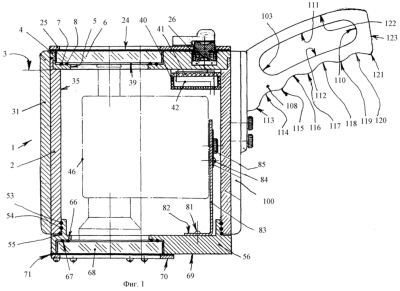

Перечень графических изображений: фиг.1 – профильная в разрезе проекция устройства для видео- и фотосъемок; фиг.2 – вид сверху на устройство для видео- и фотосъемок; фиг.3 – разрез крышки 4; фиг.4 – вид сверху на крышку 4; вид сверху на крышку 56; фиг.5 – вид сверху на крышку 54; фиг.6 – радиальное сечение крышки 54; фиг.7 – вид снизу на крышку 54; фиг.8 – вид снизу на крышку 56; фиг.9 – сечение корпуса 2 кольцевой формы; фиг.10 – вид сверху на корпус 2 кольцевой формы; фиг.11 – профильная проекция на листовой “плавник” 135; фиг.12 – радиальное сечение кнопки управления; фиг.13 – вид сверху на кнопку управления; фиг.14 – вид сверху на корпус 40; фиг.15 – поперечное сечение корпуса 40; фиг.16 – вид сверху на крышку 41 с герконами 42; фиг.17 – повернутое с частичным вырезом крышки 41 изображение с герконом 42; фиг.18 – вид сверху на планку 100; фиг.19 – профильная с частичными вырезами профильная проекция корпуса пульта управления; фиг.20 – сечение профиля корпуса пульта управления; фиг.21 – вид сверху на корпус пульта управления; фиг.22 – вид сверху на опорную планку 91.

Перечень цифровых обозначений в графических материалах: устройство (1); корпус (2); торец (3); крышка (4); окно (5); стекло (6); кольцевые сальники (7 и 8); канавки (9 и 10); отверстия (11-14); фиксатор (15); кнопки управления (16-18); торец (19); резьбовые отверстия (20-23); винты (31-34); слой клея (24); крышка (25); пружина (26); глухие отверстия (27-30); кольцевая поверхность (35); фаска (36); канавки (37 и 38); торец (39); корпус (40); крышка (41); герконы с проводниками (42); отверстие (43); отверстия (44 и 45); устройство (46); элемент (47); сфероидальная поверхность (48); выкружки (49); поверхности (50-52); уплотнения (53-55); крышка (56); резьбовые отверстиям (57-60); отверстие (61); поверхность (62); торцевая поверхность (63); канавки (64 и 65); тороидальные уплотнения (66 и 67); стекло (68); торец (69); крышка (70); слой клея (71); цилиндрический профиль (72); торец (73); прямоугольный паз (74); канавки (75 и 76); поверхность (77); торцы (78 и 79); резьбовые отверстия (80); резьбовые элементы (81); г-образная стойка (82); полка (83); крепежные элементы (84 и 85); резьбовые отверстия (86), окно (87); отверстия (88 и 89); “плавник” (90); опорная планка (91), отверстия (92-99); планка (100); отверстия (101-107); ручка (108); поверхности (109-112); профили (113-121); поверхности (122 и 123); корпус пульта управления (124); поверхности (125-127); резьбовые отверстия (130-134); отверстия (135-140).

Описание устройства для видео- и фотосъемок.

Устройство для видео- и фотосъемок, состоящее из контейнера для размещения в нем съемочной аппаратуры, отличающееся тем, что:

устройство (1), снабжено корпусом (2) кольцевой формы, относительно торца (3) которого, выполненного в виде кольцевой площадки, установлена крышка (4) с эксцентрично смещенным окном (5), перекрываемого стеклом (6), опирающимся на тороидальные в сечении кольцевые сальники (7 и 8), фиксируемые от смещения канавками (9 и 10);

в крышке (4) выполнены технологические отверстия (11-14), в которых установлены фиксатор (15), кнопки управления (16-17);

со стороны торца (19) выполнены резьбовые отверстия (20-23) относительно которых винтами (31-34) и слоем клея (24) крепится крышка (25);

пружина (26) обеспечивает устойчивое упругое положение кнопок (16-17) относительно торцов глухих отверстий (27-30), внутренняя поверхность корпуса (2) выполнена в виде кольцевой поверхности (35) с фаской (36) и канавками кольцевой формы (37 и 38);

со стороны торца (39) крышки (4) установлен корпус (40) с крышкой (41), снабженный герконами с проводниками (42);

корпус (40) пересечен отверстиями (43);

крышка (41) пересечена резьбовыми отверстиями (44) и отверстиями (45);

с внутренней стороны стекла (6) установлено устройство (46), предназначенное для видео- и/или фотосъемок;

для взаимосвязи герконов с проводниками (42) предусматривают элемент (47), который устанавливают в кнопках управления (15-18), имеющих сфероидальную поверхность (48) и выкружки (49) для взаимодействия с человеком при управлении устройством для видео- и фотосъемок (1) при сохранении четкой ориентации положения фиксатора (15) и кнопок управления (16-18);

для установки пружины (26) выполнены глухие кольцевые отверстия с поверхностями (50-52), в корпусе (2) в канавках (37 и 38), а также относительно поверхности фаски (36) установлены уплотнения (53-55), выполненные в сечении тороидальной формы, последние взаимодействуют с крышкой (56), снабженной резьбовыми отверстиями (57-60);

относительно эксцентрично смещенного отверстия (61), в крышке (56), со стороны торцевой поверхности (63), выполнены канавки (64 и 65), предназначенные для установки стекла (68) относительно тороидальных уплотнений (66 и 67), устанавливаемых относительно поверхностей (62 и 63);

стекло (68) закрепляется крышкой (70) с помощью слоя клея (71) со стороны торца (69);

крышка (56) имеет цилиндрический профиль (72), торец (73), переходящий в прямоугольный паз (74);

ступень цилиндрической поверхности (77) снабжена канавками (75 и 76);

со стороны торца (78 и 79) выполнены резьбовые отверстия (80) для установки в них крепежных резьбовых элементов (81), обеспечивающих закрепление г-образной стойки (82) с рабочей полкой (83), в которой выполнен паз для закрепления в нем крепежных элементов (84 и 85);

элементы (81) устанавливают в резьбовых отверстиях (80 и 86), крышка (56) снабжена окном (87), обеспечивающим обзор подводного или надводного шельфа с помощью “плавника” (90) с отверстиями (135-140, 88 и 89), предназначенными для закрепления осветительных элементов и взаимосвязи с опорной планкой (91), снабженной резьбовыми и комбинированными отверстиями (92-99), обеспечивающими соединение с корпусом (2) кольцевой формы;

оппозитно расположенная планка (100) снабжена комбинированными и резьбовыми отверстиями (101-107, обеспечивающими ее закрепление к корпусу (2) и жесткую связь с ручкой (108), снабженную криволинейным отверстием, выполненным в виде щели с поверхностями (109-112);

периферия ручки (108) снабжена внутренними волнообразными профилями (113-121), которые с учетом поверхностей (122 и 123), позволяют наиболее эффективно удерживать устройство для видео- и фотосъемок в рабочем положении;

крышка (56) закреплена самозажимными элементами и удерживается относительно корпуса (2) кольцевой формы в жестком положении;

корпус пульта управления (124), выполнен в виде фасонной оболочки с поверхностями (125-127) и резьбовыми отверстиями (130-134), и размещен внутри корпуса (2) кольцевой формы.

Пример выполнения устройства для видео- и фотосъемок.

Устройство для видео- и фотосъемок, состоящее из контейнера для размещения в нем съемочной аппаратуры, выполняют таким образом, что:

устройство (1), снабжено корпусом (2) кольцевой формы, относительно торца (3) которого, выполненного в виде кольцевой площадки, установлена крышка (4) с эксцентрично смещенным окном (5), перекрываемого стеклом (6), опирающимся на тороидальные в сечении кольцевые сальники (7 и 8), фиксируемые от смещения канавками (9 и 10);

в крышке (4) выполнены технологические отверстия (11-14), в которых установлены фиксатор (15), кнопки управления (16-17);

со стороны торца (19) выполнены резьбовые отверстия (20-23) относительно которых винтами (31-34) и слоем клея (24) крепится крышка (25);

пружина (26) обеспечивает устойчивое упругое положение кнопок (16-17) относительно торцов глухих отверстий (27-30), внутренняя поверхность корпуса (2) выполнена в виде кольцевой поверхности (35) с фаской (36) и канавками кольцевой формы (37 и 38);

со стороны торца (39) крышки (4) установлен корпус (40) с крышкой (41), снабженный герконами с проводниками (42);

корпус (40) пересечен отверстиями (43);

крышка (41) пересечена резьбовыми отверстиями (44) и отверстиями (45);

с внутренней стороны стекла (6) установлено устройство (46), предназначенное для видео и/или фотосъемок;

для взаимосвязи герконов с проводниками (42) предусматривают элемент (47), который устанавливают в кнопках управления (15-18), имеющих сфероидальную поверхность (48) и выкружки (49) для взаимодействия с человеком при управлении устройством для видео- и фотосъемок (1) при сохранении четкой ориентации положения фиксатора (15) и кнопок управления (16-18);

для установки пружины (26) выполнены глухие кольцевые отверстия с поверхностями (50-52), в корпусе (2) в канавках (37 и 38), а также относительно поверхности фаски (36) установлены уплотнения (53-55), выполненные в сечении тороидальной формы, последние взаимодействуют с крышкой (56), снабженной резьбовыми отверстиями (57-60);

относительно эксцентрично смещенного отверстия (61), в крышке (56), со стороны торцевой поверхности (63), выполнены канавки (64 и 65), предназначенные для установки стекла (68) относительно тороидальных уплотнений (66 и 67), устанавливаемых относительно поверхностей (62 и 63);

стекло (68) закрепляется крышкой (70) с помощью слоя клея (71) со стороны торца (69);

крышка (56) имеет цилиндрический профиль (72), торец (73), переходящий в прямоугольный паз (74);

ступень цилиндрической поверхности (77) снабжена канавками (75 и 76);

со стороны торца (78 и 79) выполнены резьбовые отверстия (80) для установки в них крепежных резьбовых элементов (81), обеспечивающих закрепление г-образной стойки (82) с рабочей полкой (83) в которой выполнен паз для закрепления в нем крепежных элементов (84 и 85);

элементы (81) устанавливают в резьбовых отверстиях (80 и 86), крышка (56) снабжена окном (87) обеспечивающим обзор подводного или надводного шельфа с помощью “плавника” (90) с отверстиями (135-140, 88 и 89), предназначенными для закрепления осветительных элементов и взаимосвязи с опорной планкой (91), снабженной резьбовыми и комбинированными отверстиями (92-99), обеспечивающими соединение с корпусом (2) кольцевой формы;

оппозитно расположенная планка (100) снабжена комбинированными и резьбовыми отверстиями (101-107, обеспечивающими ее закрепление к корпусу (2) и жесткую связь с ручкой (108), снабженную криволинейным отверстием, выполненным в виде щели с поверхностями (109-112);

периферия ручки (108) снабжена внутренними волнообразными профилями (113-121), которые с учетом поверхностей (122 и 123), позволяют наиболее эффективно удерживать устройство для видео- и фотосъемок в рабочем положении;

крышка (56) закреплена самозажимными элементами и удерживается относительно корпуса (2) кольцевой формы в жестком положении;

корпус пульта управления (124), выполнен в виде фасонной оболочки с поверхностями (125-127) резьбовыми отверстиями (130-134), и размещен внутри корпуса (2) кольцевой формы.

Промышленная полезность нового технического решения заключается в усовершенствовании технологических возможностей подводной и надводной видео- и фотосъемки. Прочность конструкции выдерживает водяное давление в 1,4 МПа, что очень важно для гарантии качества видео- и фотосъемочных операций.

Экономическая полезность нового технического решения заключается в спросе промышленного образца на рынках регионов России при проведении маркетинговых исследований, в течение последних трех месяцев 2002 года, причем неограниченные возможности цифрового видео и съемка без участия пловцов-ныряльщиков, делает процесс на значительных глубинах – до 160 метров и более, незаменимым при спасательных и поисковых работах.

Формула изобретения

Устройство для видео- и фотосъемок, состоящее из контейнера для размещения в нем съемочной аппаратуры, отличающееся тем, что устройство для видео- и фотосъемок снабжено корпусом кольцевой формы, относительно торца которого, выполненного в виде кольцевой площадки, установлена крышка с эксцентрично смещенным окном, перекрываемым стеклом, опирающимся на тороидальные в сечении кольцевые сальники, фиксируемые от смещения канавками, причем в крышке выполнены технологические отверстия, в которых установлены фиксатор и кнопки управления, а со стороны торца выполнены резьбовые отверстия, относительно которых винтами и слоем клея крепится крышка, пружина обеспечивает устойчивое упругое положение кнопок относительно торцов глухих отверстий, внутренняя поверхность корпуса выполнена в виде кольцевой поверхности с фаской и канавками кольцевой формы, одновременно со стороны торца крышки установлен корпус с крышкой, снабженный герконами с проводниками, а корпус пересечен отверстиями, крышка пересечена резьбовыми отверстиями и отверстиями, причем с внутренней стороны стекла установлено устройство, предназначенное для видео- и/или фотосъемок, а для взаимосвязи герконов с проводниками предусматривают элемент, который устанавливают в кнопках управления, имеющих сфероидальную поверхность и выкружки для взаимодействия с человеком при управлении устройством для видео- и фотосъемок при сохранении четкой ориентации положения фиксатора и кнопок управления, при этом для установки пружины выполнены глухие кольцевые отверстия с поверхностями, в корпусе, в канавках, а также относительно поверхности фаски установлены уплотнения, выполненные в сечении тороидальной формы, последние взаимодействуют с крышкой, снабженной резьбовыми отверстиями, относительно эксцентрично смещенного отверстия в крышке со стороны торцевой поверхности выполнены канавки, предназначенные для установки стекла относительно тороидальных уплотнений, устанавливаемых относительно поверхностей, стекло закрепляется крышкой с помощью слоя клея со стороны торца, а крышка имеет цилиндрический профиль, торец, переходящий в прямоугольный паз, при этом ступень цилиндрической поверхности снабжена канавками, а со стороны торца выполнены резьбовые отверстия для установки в них крепежных резьбовых элементов, обеспечивающих закрепление г-образной стойки с рабочей полкой, в которой выполнен паз для закрепления в нем крепежных элементов, а элементы устанавливают в резьбовых отверстиях, крышка снабжена окном, обеспечивающим обзор подводного или надводного шельфа с помощью “плавника” с отверстиями, предназначенными для закрепления осветительных элементов и взаимосвязи с опорной планкой, снабженной резьбовыми и комбинированными отверстиями, обеспечивающими соединение с корпусом кольцевой формы, причем оппозитно расположенная планка снабжена комбинированными и резьбовыми отверстиями, обеспечивающими ее закрепление к корпусу и жесткую связь с ручкой, снабженную криволинейным отверстием, выполненным в виде щели с поверхностями, а периферия ручки снабжена внутренними волнообразными профилями, которые с учетом поверхностей позволяют наиболее эффективно удерживать устройство для видео- и фотосъемок в рабочем положении, при этом крышка закреплена самозажимными элементами и удерживается относительно корпуса кольцевой формы в жестком положении, одновременно корпус пульта управления выполнен в виде фасонной оболочки с поверхностями и резьбовыми отверстиями и размещен внутри корпуса кольцевой формы.

РИСУНКИ

MM4A Досрочное прекращение действия патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе

Дата прекращения действия патента: 22.03.2005

Извещение опубликовано: 27.12.2006 БИ: 36/2006
