Патент на изобретение №2242726

(54) УРОВНЕМЕР

(57) Реферат:

Изобретение относится к измерительной технике и предназначено для измерения уровня воды в скважине. Уровнемер содержит электрический провод, соединенный с обсадной трубой скважины, сигнальную лампу, электрический контакт и источник электропитания. Электрический провод помещен в прозрачную эластичную мерную трубку, которая закреплена на панели. Верхний конец мерной трубки переходит в жидкостной U-образный манометр, имеющий два колена, одно из которых крепится в верхней части панели, а другое опускается в воду обсадной трубы скважины. Технический результат состоит в упрощении процесса измерения уровня воды в скважине, постоянном и наглядном отображении величины измеряемого уровня воды. 2 ил.

Назначение и область применения уровнемера

Уровнемер предназначен для измерения уровня воды в скважинах, что необходимо в гидрогеологии для определения запасов подземных вод и нахождения оптимального режима эксплуатации скважин.

Аналог уровнемера

Прототипом патентуемого уровнемера является электрический уровнемер, он содержит следующие основные детали: мерный электрический провод, сигнализатор замыкания электрической цепи (измерительный электрический прибор, электрический звонок, электролампа), источник электропитания. На конце мерного электрического провода, опускаемого в скважину, закреплен металлический контакт, а также на проводе имеются оцифрованные метки для определения глубины погружения его в скважину. Второй конец провода соединен с обсадной трубой скважины. [1]

Принцип действия известного электрического уровнемера состоит в том, что электрический провод с контактом опускается в скважину до поверхности воды. В момент соприкосновения контакта провода с поверхностью воды происходит замыкание электрической цепи, срабатывает сигнализатор замыкания, например загорается электролампа. Опускание провода прекращается и производится отсчет глубины погружения провода по нанесенным на нем цифровым отметкам. Недостатки электрического уровнемера

Электрический уровнемер страдает существенными недостатками, которые заключаются в том, что у него, во-первых, отсутствует указатель определения величины уровня воды в любой момент времени, во-вторых, при измерениях необходимо опускать в скважину, а затем поднимать электрический провод. Эти операции приводят к переплетению и запутыванию электрического провода с трубами насоса и страховочным тросом, ввиду чего измерения бывают крайне затруднены или становятся невозможными.

Сущность патентуемого уровнемера

Патентуемый уровнемер свободен от указанных недостатков.

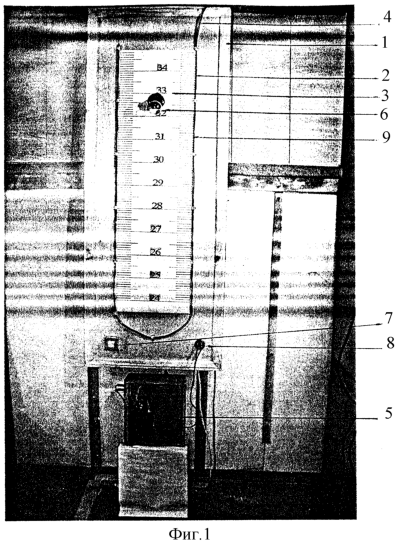

Он содержит (чертеж) панель 1, жидкостной U-образный манометр 2 со шкалой 3, электрический провод с контактом 4, блок питания 5, сигнальную лампу 6, электровыключатель 7, электророзетку 8.

Электрический провод 4 находится в прозрачной и эластичной мерной полиэтиленовой трубке 9, которая закреплена на панели 1 и верхний конец которой переходит в жидкостной U-образный манометр 2 со шкалой, имеющий 2 колена, одно из которых крепится в верхней части панели 1, а другое опускается в воду обсадной трубы скважины. Внутренний диаметр полиэтиленовой трубки 9 значительно больше диаметра электропровода 4. Пространство между ними заполнено воздухом, а на участке, погруженном в воду, – водой. На полиэтиленовой трубке 9 несмываемой краской нанесена шкала, по которой определяется глубина ее погружения в скважину.

Электрический провод 4 концом, выходящим из короткого колена U-образного манометра 2, соединен с обсадной трубой скважины, а второй его конец заканчивается электрическим контактом. Электрическая и принципиальная схема уровнемера представлены на рис.2.

Действие прибора состоит в следующем.

При изменении уровня воды в скважине изменяется давление воздуха в трубке 9 на жидкость в U-образном манометре 2. При повышении уровня воды давление воздуха увеличивается и жидкость в коротком колене манометра 2 поднимается вверх, обратная картина происходит при понижении уровня воды в скважине. Положение мениска жидкости в коротком колене фиксируется на шкале 3 прибора. Подобно термометру уровнемер работает непрерывно, обеспечивает наглядное отображение уровня воды в скважине.

Вся электрическая схема прибора, включающая электрический провод с контактом 4, блок питания 5, сигнальную лампу 6, электровыключатель 7 и электророзетку 8, необходима для градуировки прибора и периодической проверки точности его показаний.

Источники информации

1. Справочник гидрогеолога, т.II, изд. “Недра”, Ленинград, 1967 г.

Формула изобретения

Уровнемер, содержащий электрический провод, соединенный с обсадной трубой скважины, сигнальную лампу, электрический контакт и источник электропитания, отличающийся тем, что электрический провод помещен в прозрачную эластичную мерную трубку, которая закреплена на панели и верхний конец которой переходит в жидкостной U-образный манометр со шкалой, имеющий два колена, одно из которых крепится в верхней части панели, а другое опускается в воду обсадной трубы скважины.

РИСУНКИ

MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе

Дата прекращения действия патента: 20.11.2006

Извещение опубликовано: 20.02.2008 БИ: 05/2008
