Патент на изобретение №2242701

(54) ПЫЖ-КОНТЕЙНЕР ДЛЯ СНАРЯЖЕНИЯ СПОРТИВНЫХ ДРОБОВЫХ ПАТРОНОВ

(57) Реферат:

Изобретение относится к области изготовления пыжей-контейнеров для снаряжения спортивных дробовых патронов гладкоствольных ружей. Пыж-контейнер содержит обтюратор, контейнер, систему амортизации и компенсатор. Система амортизации состоит из двух трубчатых амортизаторов: жесткого нижнего и мягкого верхнего, между которыми расположена дисковая перегородка, при этом верхний амортизатор одновременно является и компенсатором. Использование изобретения позволяет снаряжать патроны с различной массой дробового заряда и обеспечить высокие баллистические характеристики патрона. 1 табл., 1 ил.

Предлагаемое изобретение относится к боеприпасам для спортивных и охотничьих гладкоствольных ружей, а точнее к элементам боеприпасов: пыжам-контейнерам для дроби NN 7; 7,5; 8; 9; под массу дробового заряда 24-28 г.

Известны пыжи-контейнеры различных производителей: Краснозаводск КХЗ, “Азот” НПФ г.Краснозаводск, фирма “Селена” г.Воронеж, патроны марки “Тайга” и иностранные: – “sport-aktiv” -Франция, – “klever” – Италия, -“excoresa” – Италия (смотри рекламу заводов изготовителей)

Недостаток их конструкций в том, что они имеют один амортизатор, который выполняет только одну функцию – уменьшение динамического удара в момент выстрела. Размеры же пыжей-контейнеров зависят от объемов масс порохов, от диаметра и массы дроби. Другим недостатком является отсутствие специального элемента, который компенсировал бы уменьшение свободного пространства в случае увеличения общей высоты снаряжаемых в патрон элементов во время его сборки и закатки на определенную величину. Наиболее близким к техническому решению является пыж-контейнер по патенту РФ N 2062435, характеризующийся тем, что он имеет трубчатый амортизатор и соединенный с ним компенсатор. Такое исполнение пыжа-контейнера не позволяет снизить динамический удар в момент выстрела, т.к.:

1) конструкция амортизации имеет недостаточную высоту и легко сминается во время выстрела;

2) недостаточная жесткость самого амортизатора ведет к сильной деформации пыжа-контейнера и как следствие к деформации дроби;

Целью предлагаемого изобретения является создание универсальной конструкции пыжа-контейнера, позволяющего снаряжать спортивные патроны с различной массой дробового заряда от 24 до 28 г и NN 7; 7,5; 8; 9; и различными спортивными пороками, а также амортизировать динамический удар во время выстрела.

Данная цель достигается тем, что дробовой пыж-контейнер, содержащий обтюратор, контейнер, амортизатор, отличающийся тем, что он имеет двойную систему амортизации, состоящую из двух трубчатых амортизаторов, жесткого нижнего и мягкого верхнего, который является одновременно и амортизатором и компенсатором, а дисковая перегородка расположена между амортизаторами.

Отличие предлагаемого изобретения состоит в том, что один из амортизаторов служит и как амортизатор и как компенсатор. Это позволяет варьировать любыми навесками пороха и дроби при максимально возможной высоте снаряжаемых в патроне элементов для нужной качественной закатки по типу “звезда”.

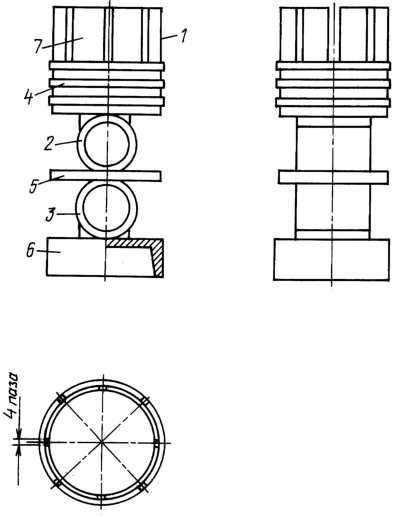

На чертеже изображен пыж-контейнер для снаряжения спортивных патронов калибра 12/70, состоящий из трех основных частей: контейнер для дроби, амортизатор (двойная система амортизации),обтюратор. Контейнер 1 выполнен в виде стакана, который наполовину разделен четырьмя лепестками 7, и служит для предотвращения деформации дроби в момент выстрела. На стакане контейнера находятся 3 ведущих пояска 4 полусферической формы, которые в целом составляют монолитный стакан, служащий для увеличения кучности боя, и стабилизирует дробовой снаряд во время выстрела в канале ствола. Двойная система амортизации состоит из двух амортизаторов, расположенных друг над другом в вертикальной плоскости и разделенных между собой дисковой перегородкой 5. Амортизатор состоит из двух взаимосвязанных амортизаторов: верхнего (мягкого) 2 и нижнего (жесткого) 3.

Амортизаторы имеют форму колец, которые отличаются между собой по толщине. Между амортизаторами расположена дисковая перегородка, которая обеспечивает жесткость пыжа-контейнера, равномерную деформацию амортизаторов в начальный момент выстрела и предотвращает перекос пыжа-контейнера при снаряжении патронов и при движении его в канале ствола. При снаряжении мягкий верхний амортизатор сжимается на необходимую величину, являясь одновременно и амортизатором и компенсатором, а жесткий нижний амортизатор позволяет произвести плотную закатку патрона. Обтюратор 6 выполнен в виде чаши с эластичными манжетами, для предотвращения прорыва пороховых газов, увеличения начальной скорости снаряда. Пыж-контейнер устанавливается непосредственно в гильзу на пороховой заряд, в контейнер засыпается дробь массой (24-28 г),после чего происходит закатка патрона по типу “звезда”. Обтюратор пыжа-контейнера располагается на пороховом заряде. В качестве заряда используются пороха отечественного производства “Сунар-СВ” -малообъемный порох и “Сокол”, который занимает в 2 раза больше объем, чем “Сунар-СВ”.

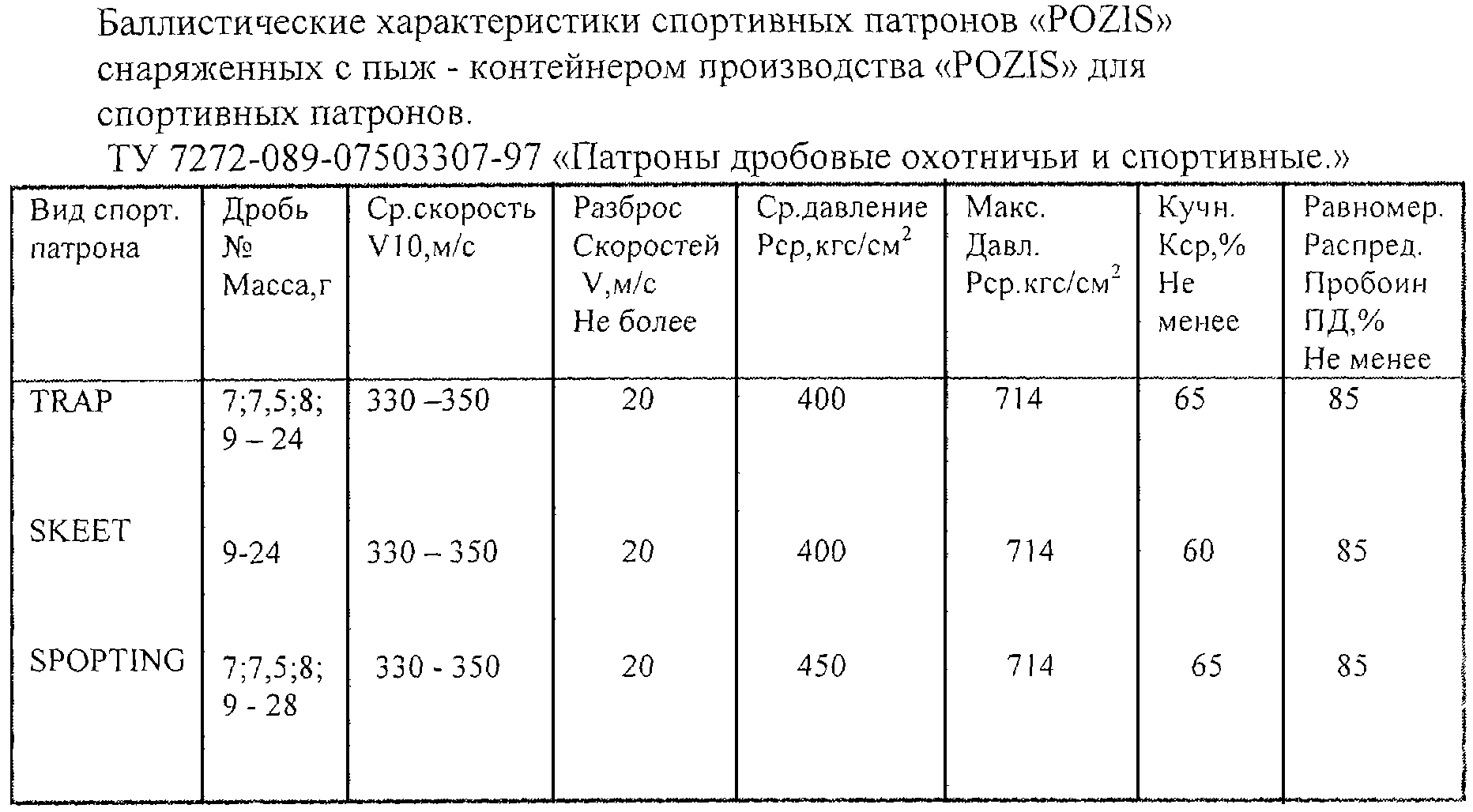

Предлагаемая конструкция пыжа-контейнера одинаково сочетается и с разным объемом пороха и разной массой дробового снаряда, обеспечивает высокие стабильные баллистические характеристики (смотри таблицу).

Предлагаемое изобретение является промышленно применимым. Подтверждением является факт изготовления пыжей-контейнеров для снаряжения спортивных патронов калибра 12/70 на ФГУП “Производственное объединение “Завод им. Серго”.

Формула изобретения

Дробовой пыж-контейнер, содержащий обтюратор, контейнер, систему амортизации, компенсатор, отличающийся тем, что система амортизации состоит из двух трубчатых амортизаторов – жесткого нижнего и мягкого верхнего, между которыми расположена дисковая перегородка, при этом верхний амортизатор одновременно является и компенсатором.

РИСУНКИ
