Патент на изобретение №2242617

(54) АВАРИЙНАЯ ПЕРЕМЫЧКА

(57) Реферат:

Изобретение относится к горной промышленности, в частности для быстрой изоляции аварийного участка в горных выработках шахт или метрополитене. Техническим результатом изобретения является возможность использования перемычки в действующих горных выработках и противодействия внешним нагрузкам в виде воздушных и взрывных волн, а также автоматическое закрывание изолирующей перемычки в условиях аварийной ситуации, повышение безопасности труда, автономность работы аварийной перемычки и возможность использования во взрывоопасной среде. Для этого аварийная перемычка содержит подвижную изолирующую перемычку, установленную в горной выработке, эластичную оболочку, размещенную в нише подвижной изолирующей перемычки и контактирующую с ней. По обе стороны от подвижной изолирующей перемычки расположены два сигнальных дифманометра и связаны воздуховодами с пневматическим реле, которое соединено с баллоном со сжатым газом с одной стороны через редуктор, с другой стороны – через подключенный к эластичной оболочке кран. 1 ил.

Изобретение относится к промышленности, в частности для быстрой изоляции аварийного участка в горных выработках шахт или метрополитене.

Известна противопожарная активная перемычка (Патент РФ 2094614, 6 E 21 F 5/00, E 21 F 17/103, 27.10.97), содержащая надувную перегородку с клапаном избыточного давления, горизонтально расположенный в перегородке полый цилиндрический элемент с крышками на торцах и выполненный из полых ободов, связанных между собой параллельными трубчатыми стержнями, распылители раствора пенообразователя и азота, пеногенераторную сетку и газогенерирующее приспособление, размещенное на торцевой крышке со стороны действующих выработок. Крышка выполнена с теплоизолирующим покрытием и виде кассеты (магазина) с обособленно встроенными стволами с теплоизолирующими стенками и имеющими на стороне действующих выработок герметичные створы. Выходы каналов стволов в полость циллинлрического элемента снабжены обратными клапанами. Для получения пены с большим ингибирующим действием в стволах размещают пиропатроны. Недостатком данного устройства является невозможность его использования в действующих горных выработках и отсутствие противодействия внешним нагрузкам в виде взрывных и воздушных волн.

Известна надувная перемычка (Патент РФ 2153074, E 21 F 5/00, E 21 F 17/107, 20.07.2000), принятая за прототип. Сущность изобретения в том, что в случае изоляции аварийного участка при угрозе взрыва в горной выработке в вентиляционный воздуховод предварительно монтируют отрезок жесткой трубы с закрепленной на нем в сложенном состоянии эластичной изолирующей перемычкой, выполненной в виде торообразного тела, снабженного перегородкой с клапаном. Отрезок трубы заблокирован дистанционно управляемыми клапанами, установленными со стороны действующего и изолируемого участков в отрезках труб. Недостатком данного устройства является невозможность его использования в действующих горных выработках и отсутствие противодействия внешним нагрузкам в виде взрывных и воздушных волн.

Техническим результатом изобретения является осуществление возможности использования аварийной перемычки в действующих горных выработках и противодействие ее внешним нагрузкам в виде взрывных и воздушных волн.

Технический результат достигается тем, что аварийная перемычка, включающая подвижную изолирующую перемычку, установленную в горной выработке, согласно изобретению снабжена эластичной оболочкой, размещенной в нише подвижной изолирующей перемычки и контактирующей с ней, двумя сигнальными дифманометрами, расположенными по обе стороны от подвижной изолирующей перемычки и связанными воздуховодами с пневматическим реле, которое соединено с баллоном со сжатым газом с одной стороны через редуктор, с другой стороны – через подключенный к эластичной оболочке кран.

Применение предлагаемого устройства по сравнению с прототипом позволяет использовать аварийную перемычку в действующих горных выработках и противодействовать внешним нагрузкам в виде взрывных и воздушных волн.

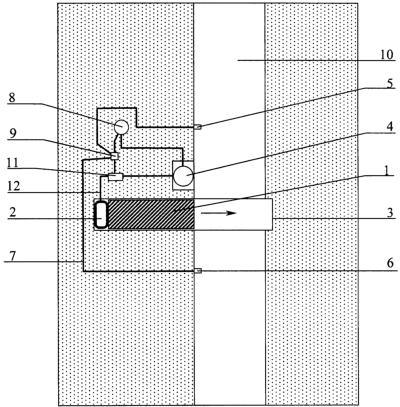

Аварийная перемычка поясняется чертежом, где:

1 – подвижная изолирующая перемычка;

2 – эластичная оболочка;

3 – ниша подвижной изолирующей перемычки;

4 – баллон со сжатым газом;

5 – первый сигнальный дифманометр;

6 – второй сигнальный дифманометр;

7 – воздуховод;

8 – редуктор;

9 – пневматическое реле;

10 – горная выработка;

11 – кран;

12 – воздуховод эластичной оболочки.

Аварийная перемычка включает подвижную изолирующую перемычку 1, эластичную оболочку 2, нишу 3 подвижной изолирующей перемычки, пройденную с обеих сторон горной выработки 10. Первый 5 и второй 6 сигнальные дифманометры соединяют с помощью воздуховода 7 с пневматическим реле 9. Редуктор 8 соединяют с баллоном 4 со сжатым газом и пневматическим реле 9. Пневматическое реле 9 соединяют с краном 11, расположенным на воздуховоде 12 эластичной оболочки 2, который соединяет эластичную оболочку 2 с баллоном 4 со сжатым газом.

Аварийная перемычка работает следующим образом. В нормальном режиме работы воздух по горной выработке 10 движется со скоростью, верхний и нижний пределы которой регламентируются правилами безопасности для данного вида выработок. В аварийной ситуации (например при взрыве) скорость движения воздуха резко изменяется, что фиксируется с помощью первого 5 и второго 6 сигнальных дифманометров. Значения давления, полученные сигнальными дифманометрами 5 и 6, направляются по воздуховоду 7 на пневматическое реле 9. Пневматическое реле 9 в свою очередь открывает кран 11. Воздух из баллона 4 со сжатым газом поступает по воздуховоду 12 эластичной оболочки 2 в эластичную оболочку 2. Для обеспечения автономной работы пневматическое реле 9 через редуктор 8 получает пневматическую энергию от баллона 4 со сжатым газом. Воздух, поступающий в эластичную оболочку 2, расположенную в нише 3 подвижной изолирующей перемычки 1 вызывает увеличение объема эластичной оболочки 2 и создает усилие для перемещения подвижной изолирующей перемычки 1 для перекрытия горной выработки 10. Объем эластичной оболочки 2 принимают равным объему ниши 3 подвижной изолирующей перемычки 1, а давление воздуха в баллоне 4 со сжатым газом принимают достаточным для создания необходимого усилия по перемещению подвижной изолирующей перемычки 1 в условиях аварийной ситуации. Для противодействия внешним нагрузкам в виде воздушных и взрывных волн подвижную изолирующую перемычку 1 выполняют из материала, устойчивого к данным видам нагрузок. После ликвидации последствий аварийной ситуации воздух из эластичной оболочки 2 сбрасывают, а подвижную изолирующую перемычку 1 помещают обратно в нишу 3 подвижной изолирующей перемычки, например, с помощью домкрата.

Применение аварийной перемычки обеспечивает следующие преимущества: использование в действующих горных выработках, возможность противодействия внешним нагрузкам в виде воздушных и взрывных волн, автоматическое закрывание изолирующей перемычки в условиях аварийной ситуации, повышение безопасности труда, автономность работы аварийной перемычки, возможность использования во взрывоопасной среде.

Формула изобретения

Аварийная перемычка, включающая подвижную изолирующую перемычку, установленную в горной выработке, отличающаяся тем, что она снабжена эластичной оболочкой, размещенной в нише подвижной изолирующей перемычки и контактирующей с ней, двумя сигнальными дифманометрами, расположенными по обе стороны от подвижной изолирующей перемычки и связанными воздуховодами с пневматическим реле, которое соединено с баллоном со сжатым газом с одной стороны через редуктор, с другой стороны – через подключенный к эластичной оболочке кран.

РИСУНКИ

MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе

Дата прекращения действия патента: 21.08.2005

Извещение опубликовано: 10.06.2007 БИ: 16/2007
