Патент на изобретение №2242577
|
||||||||||||||||||||||||||
(54) БУРОВАЯ УСТАНОВКА
(57) Реферат:
Изобретение относится к буровой технике, в частности к буровым установкам с роторным вращателем. Буровая установка включает мачту, подъемный механизм, ротор со вкладышами, вертлюг, ведущую трубу и внутри нее расположенные бурильные трубы. Установка снабжена дополнительным подъемным механизмом, который связан с ведущей трубой посредством упорного кольца, подвижно установленного на ней, а также с вертлюгом и подъемным механизмом – посредством кронштейна и выполнен в виде установленных с двух сторон кронштейна полиспастов, имеющих подвижные и неподвижный блоки, закрепленные соответственно к кронштейну и мачте, и гибкий тяговый орган, размещенный над подвижными и под неподвижным блоками и закрепленный одним концом к мачте, а другим – к упорному кольцу. Обеспечивается скоростное высоко эффективное бурение скважин за счет непрерывного чередования и оптимизации операций по бурению и спуску-подъему бурильных труб. Повышается надежность работы. 2 з.п. ф-лы, 2 ил.
Изобретение относится к буровой технике, в частности к буровым установкам с роторным вращателем с прямой и обратной промывкой. Известна буровая установка с ротором, включающая механизм реверса [1]. Недостатком известной установки является необходимость извлечения ведущей трубы из ротора при каждом использовании механизма реверса. Наиболее близким к предлагаемому изобретению является буровое устройство, включающее ротор, вертлюг с переводником, ведущую трубу с подпружиненными упорами, бурильные трубы, установленные внутри ведущей трубы, и приводную связь ведущей и бурильных труб [2]. Недостатком известного устройства является отсутствие механизма подъема ведущей трубы и механизации спуско-подъемных операций. Кроме того, сопряжение ведущей трубы и вкладышей ротора выполнено со свободными размерами и большим зазором, соответствующим многократным извлечениям из ротора известных конструкций квадратного сечения, что не обеспечивает надежной и длительной работы установки. В задачу настоящего изобретения ставится создание буровой установки с высокой эффективностью за счет сокращения спуско-подъемных операций и повышения надежности работы. Поставленная задача выполняется тем, что буровая установка, включающая мачту, подъемный механизм, ротор со вкладышами, вертлюг, ведущую и внутри нее расположенные бурильные трубы, снабжена дополнительным подъемным механизмом, который связан с ведущей трубой посредством упорного кольца, подвижно установленного на ней, а также с вертлюгом и подъемным механизмом – посредством кронштейна и выполнен в виде установленных с двух сторон кронштейна полиспастов, имеющих подвижные и неподвижный блоки, закрепленные соответственно к кронштейну и мачте, и гибкий тяговый орган, размещенный над подвижными и под неподвижным блоками и закрепленный одним концом к мачте, а другим – к упорному кольцу. Кроме того, полиспаст выполнен с двумя подвижными блоками, в плоскости между которыми размещен неподвижный блок в конце рабочего хода ведущей трубы. Так же ведущая труба выполнена с продольными приводными и упорными в верхней части шпонками и сопряжена со вкладышами ротора по ходовой посадке. Сущность изобретения пояснена чертежами. На фиг.1 дан общий вид установки; на фиг.2 – вид по А-А. Буровая установка включает мачту 1, вертлюг 2, кронштейн 3, ротор 4, ведущую трубу 5 с подпружиненными упорами 6 и бурильные трубы 7, размещенные внутри ведущей трубы 5. К кронштейну 3 с каждой стороны закреплены подвижные блоки 8, 9, а в плоскости между ними, на уровне рабочего хода ведущей трубы 5 к мачте 1 закреплены неподвижные блоки 10 и гибкий тяговый орган 11 к опоре 12. Гибкий тяговый орган 11 другим концом закреплен к упорному кольцу 13, установленному на ведущей трубе 5 подвижно. На роторе 4 установлен кондуктор 14, в котором выполнено окно 15 под подкладную вилку и прорезь 16 под ключ для разъема бурильных труб. Вертлюг 2 соединен с кронштейном 3 шарнирными подвесками, снабжен переводником 17, выполненным с замком 18, а ведущая труба 5 – соответственно муфтой 19. Бурильные трубы выполнены с прорезями под ключ на замковой части. Ведущая труба 5 выполнена с продольными приводными шпонками 20 и упорными шпонками 21 и прорезью 22 в нижней части под подкладную вилку. Буровая установка работает следующим образом. Производят бурение на рабочий ход ведущей трубы 5 с установленной внутри бурильной трубой, соединенной с долотом (на чертеже не показано), при этом крутящий момент передается от ротора 4, вкладыши 23 – ведущей трубе 5 и от муфты 19 – замку 18 переводника 17 и бурильным трубам 7. После бурения на ход ведущей трубы 5 выводят замок 18 из муфты 19, предварительно выведя подпружиненные упоры 6 из прорезей замка 18, одевают ключ на муфту бурильной трубы и устанавливают ключ в муфту 19 ведущей трубы 5 и с помощью ключа, установленного в прорези 16 кондуктора 4, вращением ротора отсоединяют бурильную трубу от переводника 17. После этого отводят переводник 17 в горизонтальное положение для соединения с последующей бурильной трубой и производят наращивание бурильных труб. После наращивания бурильной трубы 7 (см. фиг. 1) производят подъем ведущей трубы в верхнее положение, используя полиспасты, установленные с двух сторон, делают подъем кронштейна 3 основным подъемным механизмом на величину четверти хода ведущей трубы, ведущая труба 5 переместится в крайнее верхнее положение. Установив подкладную вилку в окно 15 и прорезь 22, спускают бурильную трубу 7 до посадки замка 18 в муфту 19, при этом подпружиненные упоры 6 устанавливаются в прорезях замка 18, а полиспаст с гибким тяговым органом 11 занимает исходное положение, показанное на фиг.1, 2. После подвешивания ведущей трубы 5 выводят подкладную вилку из окна 15 и производят бурение. Источники информации 1. Авторское свидетельство СССР №1705533, Е 21 В 3/04, 15.01.92. 2. Авторское свидетельство СССР №662686, Е 21 В 19/00, 15.05.79.
Формула изобретения
1. Буровая установка, включающая мачту, подъемный механизм, ротор со вкладышами, вертлюг, ведущую трубу и внутри нее расположенные бурильные трубы, отличающаяся тем, что она снабжена дополнительным подъемным механизмом, который связан с ведущей трубой посредством упорного кольца, подвижно установленного на ней, а также с вертлюгом и подъемным механизмом посредством кронштейна и выполнен в виде установленных с двух сторон кронштейна полиспастов, имеющих подвижные и неподвижный блоки, прикрепленные соответственно к кронштейну и мачте, и гибкий тяговый орган, размещенный над подвижными и под неподвижным блоками и прикрепленный одним концом к мачте, а другим – к упорному кольцу. 2. Установка по п.1, отличающаяся тем, что полиспаст выполнен с двумя подвижными блоками, в плоскости между которыми размещен неподвижный блок в конце рабочего хода ведущей трубы. 3. Установка по п.1 или 2, отличающаяся тем, что ведущая труба выполнена с продольными приводными и упорными в верхней части шпонками и сопряжена со вкладышами ротора по ходовой посадке.

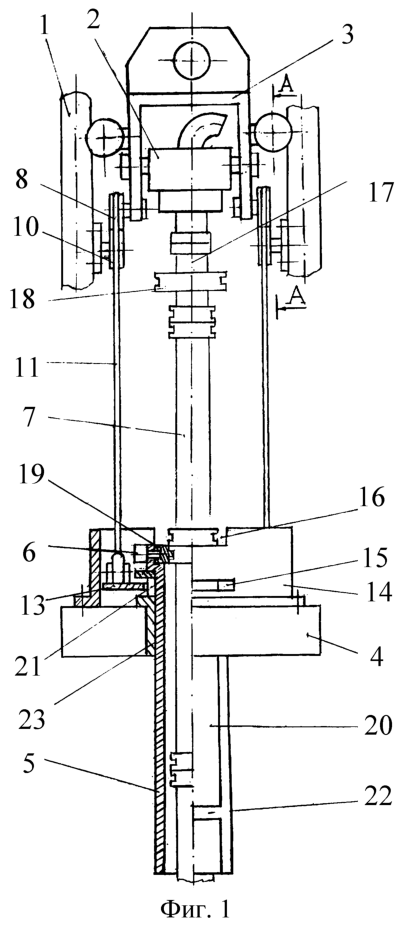

РИСУНКИ
PC4A – Регистрация договора об уступке патента Российской Федерации на изобретение
(73) Патентообладатель(и):
(73) Патентообладатель:
Дата и номер государственной регистрации перехода исключительного права: 17.04.2007 № РД0020952
Извещение опубликовано: 27.05.2007 БИ: 15/2007
MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе
Дата прекращения действия патента: 13.08.2007
Извещение опубликовано: 10.03.2009 БИ: 07/2009
NF4A Восстановление действия патента СССР или патента Российской Федерации на изобретение
Дата, с которой действие патента восстановлено: 20.04.2009
Извещение опубликовано: 20.04.2009 БИ: 11/2009
|
||||||||||||||||||||||||||
