Патент на изобретение №2242440
|
||||||||||||||||||||||||||
(54) КЕРАМИЧЕСКАЯ МАССА ДЛЯ ИЗГОТОВЛЕНИЯ СТЕНОВЫХ ИЗДЕЛИЙ
(57) Реферат:
Изобретение относится к промышленности строительных материалов, в частности к производству строительного кирпича. Керамическая масса содержит, мас.%: 65-90 глины, 10-35 ваграночного шлака и 20-30 сверх 100% добавки в виде смеси диатомитовой глины 50-70% и измельченного ваграночного шлака 30-50%. Полученные изделия имеют низкие показатели плотности и теплопроводности. 1 табл.

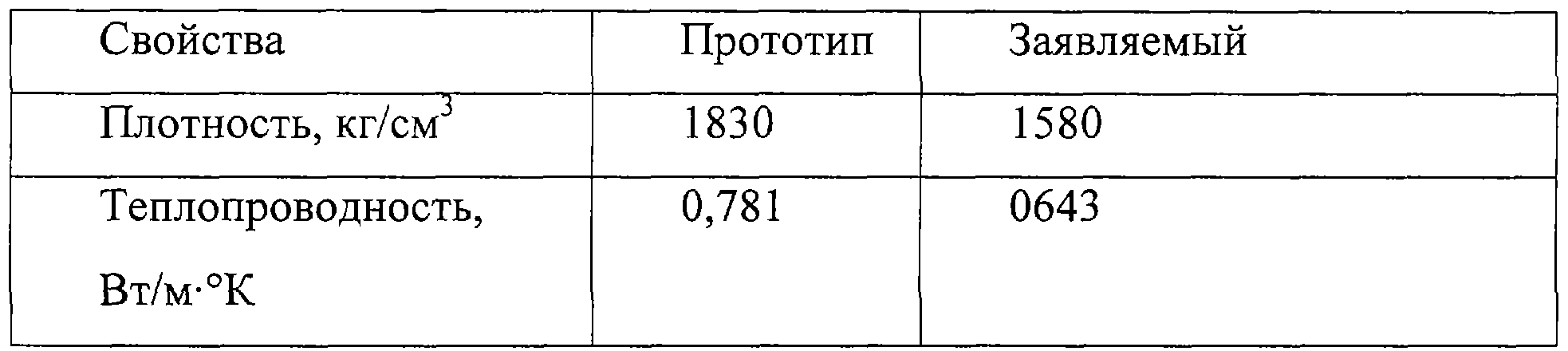

Изобретение относится к промышленности строительных материалов, в частности к производству строительного кирпича, и может быть использовано в промышленном и гражданском строительстве. Известна керамическая масса для изготовления стеновых изделий [а.с. № 1046229, БИ №37, 1983], включающая следующие компоненты, мас.%: Глина 40-60 Суглинок запесоченный 30-54 Отходы производства никотиновой кислоты 6-10 Недостатком указанной керамической массы является изготовление кирпича с высокой теплопроводностью. Известна керамическая масса для изготовления стеновых изделий [а.с. № 1038319, БИ №37, 1983], включающая следующие компоненты, мас.%: Суглинок 60-80 Зола-унос 10,2-29,5 Опилки 1-10 Активный ил 0,5-9 Недостатком указанной керамической массы является изготовление кирпича с высокой плотностью. Наиболее близкой к изобретению является керамическая масса для изготовления стеновых изделий [а.с. № 1028637, БИ № 26, 1983], включающая следующие компоненты, мас.%: Глина 15-25 Отходы обогащения свинцово-цинковых руд 35-45 Шлак электротермофосфорного производства 35-45 Недостатком известной керамической массы является изготовление кирпича с высокими показателями плотности и теплопроводности. Получен технический результат – понижение плотности и теплопроводности стеновых изделий. Технический результат достигается тем, что керамическая масса для изготовления стеновых изделий, включающая глину, содержит дополнительно ваграночный шлак и добавку, состоящую из диатомитовой глины и ваграночного шлака при следующем соотношении компонентов, мас.%: Глина 65-90 Ваграночный шлак 10-35 Указанная добавка 20-30 сверх 100% Ваграночный шлак предварительно размалывают до полного прохождения через сито 900 отв./см2, затем тщательно перемешивают с глиной и формуют кирпич методом пластического прессования, затем сушат при 80-100°С и обжигают при 900-980°С, выдержка 2-2,5 ч. В качестве сырьевых компонентов используют умереннопластичную глину Луговского месторождения Ульяновской области, ваграночный шлак берется с Ульяновского Автомобильного завода (УАЗ). Результаты исследований сведены в таблицу.
Формула изобретения
Керамическая масса для изготовления стеновых изделий, преимущественно кирпича, состоящая из глины и ваграночного шлака, отличающаяся тем, что используется добавка, содержащая 50-70% диатомитовой глины и 30-50% измельченного ваграночного шлака при следующем соотношении компонентов, мас.%: Глина 65-90 Ваграночный шлак 10-35 Указанная добавка 20-30 сверх 100%
MM4A Досрочное прекращение действия патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе
Дата прекращения действия патента: 21.05.2005
Извещение опубликовано: 20.10.2006 БИ: 29/2006
|
||||||||||||||||||||||||||
