Патент на изобретение №2242439

(54) ДОРОЖНОЕ ПОКРЫТИЕ

(57) Реферат:

Изобретение относится к строительству автомобильных дорог и может быть использовано для устройства конструктивных слоев дорожной одежды при бетонировании автомобильных транспортных магистралей, бесшумных городских дорог, промышленных территорий, пешеходных дорожек, спортивных площадок и подъездных путей, площадок. Технический результат – повышение прочностных характеристик, атмосферостойкости, морозостойкости, а также коэффициента сцепления колес с дорожным покрытием. В дорожном покрытии, включающем цемент, песок, резиновую крошку и воду, в качестве резиновой крошки используют отходы резинотехнической и/или шинной промышленности с размерами фракций от 0,06 до 3,00 мм, при следующем соотношении компонентов, мас.%: резиновая крошка 8-15; песок 48-58; цемент 18-25; вода – остальное. 1 табл.

Изобретение относится к строительству автомобильных дорог и может быть использовано для устройства конструктивных слоев дорожной одежды при бетонировании автомобильных транспортных магистралей, бесшумных городских дорог, промышленных территорий, пешеходных дорожек, спортивных площадок и подъездных путей, площадок.

Известна дорожная смесь для устройства основания, включающая грунт, цемент, пластифицирующую добавку – дивинилстирольный латекс и воду [а.с. SU 481661, МКИ Е 01 С 7/10, С 04 В 13/00, 1975].

Недостатком известной дорожной композиции являются низкие прочностные характеристики, невозможность использования в конструктивных слоях дорожной одежды и низкая водостойкость латекса.

Наиболее близкой к заявляемой является композиция для теплоизоляционного слоя, включающая цемент, песок, резиновый гранулят и воду при следующем соотношении компонентов (в кг, для приготовления 1 м³):

Резиновый гранулят 475

Песок 475

Цемент 400

Вода 190

или в %:

Резиновый гранулят 30,84

Песок 30,84

Цемент 26,00

Вода 12,32

(В.М.Макаров, В.Ф.Дроздовский. Использование амортизированных шин и отходов производства резиновых изделий. Ленинград: Химия, 1986).

Недостатком известной композиции являются низкие прочностные показатели и непригодность использования для конструктивных слоев дорожной одежды.

Изобретение решает задачу повышения прочностных характеристик, атмосферостойкости, противогололедных и противошумных показателей, а также утилизацию отходов резинотехнической и шинной промышленности и отработанных амортизированных шин.

Технический результат заключается в повышения прочностных характеристик, атмосферостойкости, морозостойкости, а также повышении коэффициента сцепления колес с дорожным покрытием.

Указанный технический результат при осуществлении изобретения достигается тем, что в дорожном покрытии, включающем цемент, песок, резиновую крошку и воду, согласно изобретению в качестве резиновой крошки используют отходы резинотехнической и/или шинной промышленности с размерами фракций от 0,06 до 3,00 мм, при следующим соотношении компонентов, мас.%:

Резиновая крошка 8-15

Песок 48-58

Цемент 18-25

Вода Остальное

Использование измельченной резиновой крошки с размерами фракции от 0,06 до 3,0 мм дает лучшее сцепление с активной составляющей в дорожном покрытии.

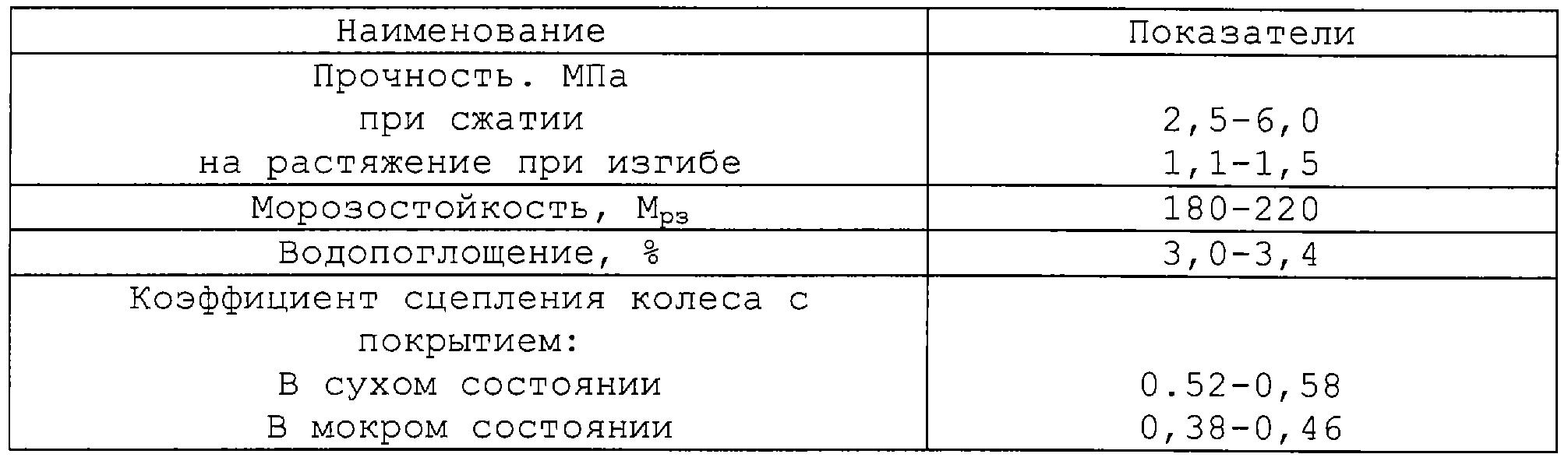

Предлагаемое дорожное покрытие имеет верхний конструктивный слой повышенной прочности, морозостойкости, атмосферостойкости и высокий коэффициент сцепления колеса с покрытием. Результаты испытаний заявляемого дорожного покрытия приведены в таблице.

Работа по созданию дорожного покрытия включает следующие операции. Отходы резинотехнической и/или шинной промышленности измельчают до фракции от 0,06 до 3,00 мм. Все составляющие дозируют и перемешивают. Дорожное покрытие можно готовить как на стационарных заводах, так и на мобильных бетоносмесительных установках.

Пример 1.

Отходы резинотехнической промышленности измельчают до фракции 1,5 мм. Все составляющие дозируют в бетоносмеситель и перемешивают: резиновой крошки 10 мас.% (165 кг/м³), портландцемента марки 400 20 мас.% (330 кг/м³), песка 55 мас.% (900 кг/м³), воды – остальное (15%, 240 кг/м³). Полученную резинобетонную смесь укладывают на подготовленное основание. Основной набор прочности дорожного покрытия происходит в течение 28 суток. Полученное дорожное покрытие имеет следующие показатели: прочность при сжатии – 6,0 МПа, на растяжение при изгибе 1,8 МПа, морозостойкость 180 М_рз, водопоглощение – 3,3%, коэффициент сцепления колеса с покрытием: в сухом состоянии 0,54, в мокром состоянии 0,40.

Пример 2.

Отходы шинной промышленности измельчают до фракции 2,0 мм. Все составляющие дозируют в бетоносмеситель и перемешивают: резиновой крошки 12 мас.% (197 кг/м³), портландцемента марки 400 – 18 мас.% (295 кг/м³), песка 57 мас.% (935 кг/м³), воды – остальное (13%, 213 кг/м³). Полученную резинобетонную смесь укладывают на подготовленное основание. Основной набор прочности дорожного покрытия происходит в течение 28 суток. Полученное дорожное покрытие имеет следующие показатели: прочность при сжатии – 5,0 МПа, на растяжение при изгибе 1,8 МПа, морозостойкость 185 М_рз, водопоглощение – 3,38%, коэффициент сцепления колеса с покрытием: в сухом состоянии 0,58, в мокром состоянии 0,46.

Как видно из приведенных данных, предлагаемое дорожное покрытие позволяет проводить утилизацию отходов резинотехнической и шинной промышленности, автотранспортных предприятий.

Преимуществом заявляемого дорожного покрытия является повышенный коэффициент сцепления колеса с покрытием независимо от состояния покрытия (сухое, мокрое), повышенные прочностные характеристики, морозостойкость и акустические свойства покрытия (скорость прохождения звука в резине 40 м/сек в то время, как в бетоне 3500-4000 м/сек), что позволяет использовать это дорожное покрытие для бетонирования шумных участков (заводских территорий, городских улиц, пешеходных дорожек, спортивных площадок, тоннелей и т.п.).

Формула изобретения

Дорожное покрытие, включающее цемент, песок, резиновую крошку и воду, отличающееся тем, что в качестве резиновой крошки используют отходы резинотехнической и/или шинной промышленности с размерами фракций от 0,06 до 3,00 мм, при следующем соотношении компонентов, мас.%:

Резиновая крошка 8-15

Песок 48-58

Цемент 18-25

Вода Остальное

MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе

Дата прекращения действия патента: 17.07.2005

Извещение опубликовано: 20.03.2007 БИ: 08/2007
