Патент на изобретение №2242405

(54) РАКЕТНЫЙ РАЗГОННЫЙ БЛОК

(57) Реферат:

Изобретение относится к ракетно-космической технике, а именно, к конструкции ракетных разгонных блоков, входящих в состав ракет космического назначения, предназначенных для выведения с опорной орбиты на рабочие орбиты различных космических объектов. Ракетный разгонный блок содержит маршевый двигатель, бак окислителя с шпангоутом, бак горючего, межбаковый отсек, ферму сопряжения с полезной нагрузкой и ферму сопряжения с ракетой-носителем. Бак окислителя своим шпангоутом закреплен между шпангоутом межбакового отсека и шпангоутом фермы сопряжения с полезной нагрузкой, образуя силовой ряд конструктивных элементов блока. Технический результат состоит в улучшении массовых характеристик блока за счет совершенствования закрепления бака окислителя. 1 ил.

Изобретение относится к ракетно-космической технике, а именно, к конструкции ракетных разгонных блоков, входящих в состав ракет космического назначения, предназначенных для выведения с опорной орбиты на рабочие энергетические орбиты различных космических объектов-полезных грузов.

Известен ракетный блок по патенту RU 2153447, B 64 G 1/40, 1/00, 1/16, содержащий маршевый двигатель, бак окислителя с шпангоутом и бак горючего, межбаковую ферму, ферму подвески бака окислителя, верхний переходник.

Известен ракетный блок по патенту RU 2165379, B 64 G 1/00, 1/16, 1/40, содержащий маршевый двигатель, бак окислителя с шпангоутом и бак горючего, межбаковый отсек, ферму сопряжения с ракетой-носителем, ферму подвески бака окислителя, ферму сопряжения с полезной нагрузкой.

За прототип принят ракетный разгонный блок по патенту RU 2165379, В 64 G 1/00, 1/16, 1/40.

Недостатком аналогов и прототипа является то, что бак окислителя консольно закреплен в блоке с помощью фермы подвески бака окислителя, в результате чего конструкция закрепления бака окислителя имеет избыточную массу.

Задачей предложенного ракетного блока является улучшение массовых характеристик блока за счет совершенствования закрепления бака окислителя.

Задача решается за счет того, что в ракетном разгонном блоке, содержащем маршевый двигатель, бак окислителя с шпангоутом, бак горючего, межбаковый отсек, ферму сопряжения с полезной нагрузкой, ферму сопряжения с ракетой-носителем, бак окислителя закреплен в блоке своим шпангоутом между нижним шпангоутом фермы сопряжения с полезной нагрузкой и верхним шпангоутом межбакового отсека, являясь тем самым составной частью силового ряда конструктивных элементов блока, в который входят ферма сопряжения с ракетей-носителем, шпангоут бака горючего, межбаковый отсек, шпангоут бака окислителя, ферма сопряжения с полезной нагрузкой, в результате чего сокращается масса блока.

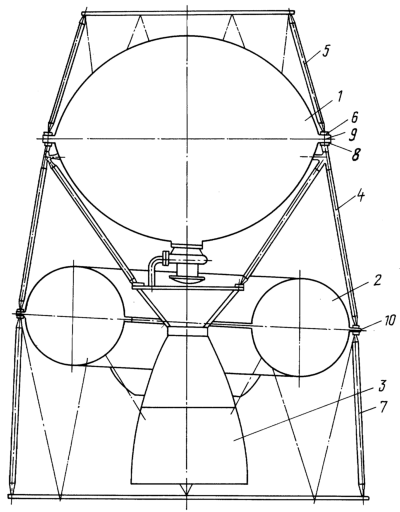

На чертеже изображен предлагаемый ракетный разгонный блок, где:

1 – бак окислителя;

2 – бак горючего;

3 – маршевый двигатель;

4 – межбаковый отсек;

5 – ферма сопряжения с полезной нагрузкой;

6 – шпангоут фермы сопряжения с полезной нагрузкой;

7 – ферма сопряжения с ракетой-носителем;

8 – шпангоут межбакового отсека;

9 – шпангоут бака окислителя;

10 – шпангоут бака горючего.

Предложен ракетный разгонный блок, содержащий маршевый двигатель 3, бак окислителя 1, бак горючего 2, межбаковый отсек 4, ферму сопряжения с полезной нагрузкой 5, ферму сопряжения с ракетой-носителем 7. Бак окислителя 1 закреплен в блоке своим шпангоутом 9 между шпангоутом фермы сопряжения с полезной нагрузкой 6 и шпангоутом межбакового отсека 8, являясь тем самым составной частью силового ряда конструктивных элементов блока, в который входят ферма сопряжения с ракетой-носителем 7, шпангоут бака горючего 10, межбаковый отсек 4, шпангоут бака окислителя 9, ферма сопряжения с полезной нагрузкой 6.

Для случая применения в блоке криогенного бака окислителя 1 ферма сопряжения с полезной нагрузкой 5 и межбаковый отсек 4 могут быть выполнены из материалов малой теплопроводности или между шпангоутом бака окислителя 9 и шпангоутом фермы сопряжения с полезной нагрузкой 6, а также между шпангоутом бака окислителя 9 и шпангоутом межбакового отсека 8 могут быть установлены промежуточные элементы из термоизолирующего материала. Данное устройство функционирует следующим образом. Внешние инерционные нагрузки, возникающие как при эксплуатации блока, так и при его транспортировании воспринимаются силовой схемой, включающей в себя ферму сопряжения с ракетой-носителем 7, шпангоут бака горючего 10, межбаковый отсек 4, шпангоут бака окислителя 9, шпангоут фермы сопряжения с полезной нагрузкой 6, при этом усилия от бака окислителя 1 передаются непосредственно на стык межбакового отсека 4 и шпангоут фермы сопряжения с полезной нагрузкой 6.

Это дает возможность в отличие от прототипа исключить из конструкции блока силовые элементы консольного закрепления бака окислителя, что в свою очередь позволяет уменьшить общую массу ракетного блока на ~2%.

Формула изобретения

Ракетный разгонный блок, содержащий маршевый двигатель, бак окислителя с шпангоутом, бак горючего, межбаковый отсек, ферму сопряжения с полезной нагрузкой и ферму сопряжения с ракетой-носителем, отличающийся тем, что бак окислителя своим шпангоутом закреплен между шпангоутом межбакового отсека и шпангоутом фермы сопряжения с полезной нагрузкой, образуя силовой ряд конструктивных элементов блока, в который входят ферма сопряжения с ракетой-носителем, шпангоут бака горючего, межбаковый отсек, шпангоут бака окислителя, ферма сопряжения с полезной нагрузкой.

РИСУНКИ

MM4A Досрочное прекращение действия патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе

Дата прекращения действия патента: 09.01.2006

Извещение опубликовано: 27.01.2007 БИ: 03/2007
