Патент на изобретение №2242394
|
||||||||||||||||||||||||||
(54) КОМБИНИРОВАННАЯ ПОДВЕСКА
(57) Реферат:
Изобретение относится к подвескам тягово-транспортных средств. Комбинированная подвеска состоит из балансиров каретки, пружин каретки и опорных катков. Балансиры каретки связаны с остовом через промежуточное звено-коромысло, которое шарнирно соединено с остовом и с каждым из балансиров каретки. Пружины каретки установлены последовательно между балансирами каретки и коромыслом, при этом движение последнего относительно остова ограничено регулируемыми и дистанционно управляемыми упорами. Техническим результатом является повышение эксплуатационных качеств подвески путем расширения области эффективной работы, повышение навесоспособности и продольной устойчивости тягово-транспортных средств. 1 ил.
Известны балансирные каретки подвески [1], обеспечивающие вполне удовлетворительную плавность хода при определенных условиях движения, упруго-диссипативных параметрах подвески и инерционных характеристиках подрессоренной массы ТТС. Однако область эффективной работы такой подвески ограничивается недостаточной продольно-угловой жесткостью и сниженной навесоспособностью вследствие малого расстояния между точками крепления кареток к остову ТТС. Применение индивидуального подрессоривания [2] или блокирование рессорной подвески [3] при том же расположении опорных катков, что и в варианте с балансирными каретками подвески, позволяет повысить навесоспособность и за счет увеличения продольной базы вывести скорость, при которой наиболее вероятны продольно-угловые колебания, за пределы рабочего диапазона скоростей. Однако при такой подвеске возможно повышение уровня вертикальных ускорений по сравнению с балансирной подвеской при некоторых условиях и режимах движения, например при движении по регулярным неровностям с шагом близким к шагу опорных катков. Цель изобретения – повышение эксплуатационных качеств подвески путем расширения области эффективной работы, повышения навесоспособности и продольной устойчивости ТТС. Для этого балансиры каретки связаны с остовом через промежуточное звено-коромысло, которое шарнирно соединено с остовом и с каждым из балансиров, а пружины каретки установлены последовательно между балансирами и коромыслом, при этом движение последнего относительно остова ограничено регулируемыми и дистанционно управляемыми упорами. На чертеже изображена схема комбинированной каретки подвески. Каретка состоит из опорных катков 1, 2, двух балансиров 3, 4, шарнирно соединенного с балансирами и остовом ТТС промежуточного звена-коромысла 5, последовательно установленных между балансиром 3, промежуточным звеном-коромыслом 5 и балансиром 4 пружин сжатия 6, 7. Коромысло 5 ограничено в своем перемещении относительно остова упорами 8 и 9, один из которых неподвижен (упор 8), а второй выполнен в виде кулачков, с управлением из кабины ТТС. Описанное устройство работает следующим образом. В зависимости от положения упора 9, выполненного в виде кулачка, свободный ход коромысла 5 в той или иной мере ограничивается. При некотором положении кулачка коромысло 5 оказывается зажатым между упорами 8 и 9 и остается неподвижным относительно остова при любом положении балансиров, взаимодействующих с профилем пути через опорные катки 1 и 2. Подвеска в этом случае обладает свойствами индивидуальной подвески каждого опорного катка с благоприятно распределенной, с точки зрения навесоспособности, нагрузкой между катками и увеличенной продольной базой. При переводе кулачка с помощью исполнительного механизма, дистанционно управляемого с места водителя ТТС, в положение, когда коромысло 5 имеет максимальный свободный ход относительно остова, подвеска работает как балансирная, уравнивая нагрузку на смежные опорные катки каретки. При промежуточном положении кулачка подвеска обладает в той или иной степени свойствами как индивидуальной, так и балансирной, т.е. часть упругого хода опорного катка происходит как при балансирной подвеске, а после ограничения хода коромысла 5 упорами (8 или 9), как при индивидуальной подвеске. Таким образом, предлагаемое устройство при относительной простоте конструкции обеспечивает повышение качества подрессоривания, благодаря расширению области эффективной работы в разных условиях эксплуатации за счет объединения положительных свойств индивидуальной и балансирной подвесок в одном узле с возможностью дистанционного управления оптимальным сочетанием этих свойств. Использованные источники: 1. Трактор ДТ-175С М, ВО Агропромиздат, 1988 с.336. 2. Тракторы. Проектирование и расчет. – М.: Машиностроение, 1991. с.544. 3. А.С. №1288104, Б.И. №5, 1987.
Формула изобретения
Комбинированная подвеска, состоящая из балансиров каретки, пружин каретки и опорных катков, отличающаяся тем, что балансиры каретки связаны с остовом через промежуточное звено-коромысло, которое шарнирно соединено с остовом и с каждым из балансиров каретки, а пружины каретки установлены последовательно между балансирами каретки и коромыслом, при этом движение последнего относительно остова ограничено регулируемыми и дистанционно управляемыми упорами.

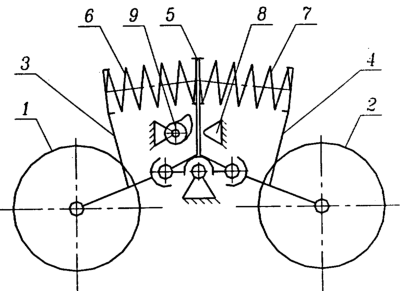

РИСУНКИ
MM4A Досрочное прекращение действия патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе
Дата прекращения действия патента: 07.08.2005
Извещение опубликовано: 27.01.2007 БИ: 03/2007
|
||||||||||||||||||||||||||
