Патент на изобретение №2242279

(54) КАТАЛИЗАТОР ДЛЯ ПРЕВРАЩЕНИЯ ПАРАФИНОВЫХ УГЛЕВОДОРОДОВ С2-С5, СПОСОБ ЕГО ПОЛУЧЕНИЯ И СПОСОБ ПРЕВРАЩЕНИЯ ПАРАФИНОВЫХ УГЛЕВОДОРОДОВ С2-С5 В НИЗШИЕ ОЛЕФИНЫ

(57) Реферат:

Изобретение относится к нефтеперерабатывающей и нефтехимической промышленности. Предлагаемый катализатор для превращения парафиновых углеводородов С₂-С₅ в низшие олефины на основе высококремнеземных цеолитов типа H-ZSM-5 состава (0,1-0,01) Na₂O· Al₂O₃· (20-250)SiO₂, модифицированный, по крайней мере, одним из оксидов металлов I А подгруппы Периодической системы элементов, содержит, по крайней мере, один оксид элемента, выбранного из группы: цинк, церий, рений, лантан, медь, индий, галлий, молибден; в качестве упрочняющей добавки содержит оксиды бора, фосфора или их смеси; в качестве связующего содержит оксид алюминия в количестве 10-40 мас.%; катализатор сформирован в процессе термообработки и имеет следующий состав в пересчёте на оксид, мас.%: цеолит типа H-ZSM-5 60-80; оксид металла I А подгруппы или их смеси 0,1-10; модифицирующая добавка 0,1-10; оксид бора, фосфора или их смеси 0,5-5,0; оксид алюминия – остальное. Описан способ получения такого катализатора. Описан способ превращения парафиновых углеводородов С₂-С₅ в низшие олефины. Технический результат: полученный катализатор обладает высокой стабильностью при жёстких условиях. 3 н. и 2 з.п. ф-лы, 1 табл.

Изобретение относится к нефтеперерабатывающей и нефтехимической промышленности, к способам получения катализатора для превращения парафиновых углеводородов С₂-С₅ и/или широкой фракции легких углеводородов (ШФЛУ) в низшие олефины С₂-С₄.

Основным промышленным процессом получения низших олефинов С₂-С₄ является термический пиролиз различных видов углеводородного сырья, который проводится при высоких температурах 780-850° С и выше в присутствии водяного пара. Недостатками процесса термического пиролиза углеводородного сырья являются очень жесткие условия процесса, большой расход водяного пара, углеводородного сырья и невысокий выход низших олефинов С₂-С₃ не более 42-44%.

В последние годы для процессов получения низших олефинов С₂-С₄ находят применение катализаторы на основе высококремнеземных цеолитов типа ZSM-5.

Известен способ получения катализатора для дегидрирования С₂-С₅ углеводородов, содержащий оксиды алюминия, хрома, соединение модифицирующего металла, щелочного и/или щелочноземельного металла, катализатор дополнительно содержит соединения кремния и/или бора в количестве 0,1-10%, в качестве модифицирующего металла содержит, по крайней мере, одно соединение из группы цирконий, титан, железо, галлий, кобальт, молибден, марганец, олово, и катализатор сформирован в процессе термообработки соединения алюминия Аl₂O₃· n H₂O, где n=0,3-1,5; совместно с соединениями вышеназванных элементов (пат. RU №2148430, В 01 J 23/26, С 07 С 5/333, 1999).

Недостатками данного способа являются низкая активность катализатора и невысокий выход изобутена 51-52%.

Известен способ получения высококремнеземных цеолитов типа ZSM-5, принятый за прототип (пат. RU №1527154, С 01 В 33/28, 1987). Высококремнеземные цеолиты типа ZSM-5 с силикатным модулем SiO₂/Al₂O₃=30-200 получают гидротермальной кристаллизацией реакционной смеси при 120-180° С в течение 1-7 сут, содержащей источники окиси кремния, окиси алюминия, окиси щелочного металла, гексаметилендиамин и воду. Степень кристалличности получаемого продукта 85-100%, каталитическая стабильность при конверсии метанола составляет 460-1100 ч. Для повышения стабильности работы высококремнеземные цеолиты в Н-форме подвергают механическому помолу до размера частиц 0,1-1,0 мкм и термопаровой обработке водяным паром при 520° С в течение 50 ч.

Недостатком катализатора, принятого за прототип, является недостаточно высокая селективность в образовании низших олефинов С₂-С₄ как из метанола, так и из парафиновых углеводородов С₂-С₅.

Известен способ получения олефиновых углеводородов С₃-C₅ путем дегидрирования соответствующих парафиновых углеводородов, осуществляемый в системе реактор-регенератор с кипящим слоем алюмохромового катализатора и включающий предварительный нагрев катализатора до температуры дегидрирования, в котором для нагревания до температуры 300-670° С используется катализатор с индексом истирания 20-30%, взятом в количестве 10-50 маc.% от необходимого, а затем к нему добавляют катализатор с индексом истирания 1-10% (пат. RU №2134676, С 07 С 5/333, 1998).

Недостатками способа получения олефиновых углеводородов С₃-C₅ из соответствующих парафиновых углеводородов, осуществляемого в системе реактор-регенератор с кипящим слоем алюмохромового катализатора, являются многостадийность и сложность проведения процесса получения олефиновых углеводородов.

Наиболее близким по сущности техническим решением является способ получения легких олефинов С₂-С₅ с образованием высокооктанового бензина в качестве побочного продукта путем каталитической конверсии углеводородов нефти, который включает контактирование углеводородов нефти с цеолитом с высоким содержанием двуокиси кремния, содержащим фосфор и редкоземельный элемент, который имеет структуру типа пентасил, в реакторе с подвижным катализатором при температуре от 480 до 680° С и давлении от 1,2· 10⁵ до 4,0· 10⁵ Па, при времени контакта от 0,1 до 6 с, весовом отношении катализатора к сырью от 4:1 до 20:1 и весовом отношении пара к сырью от 0,01:1 до 0,5:1 (пат. RU №2144525, С 07 С 4/06, 1993). Вытекающий из реактора поток разделяется с получением легких олефинов и жидких продуктов, израсходованный катализатор отпаривается и затем направляется в регенератор, где он контактирует с газом, содержащим кислород, при температуре от 600 до 800° С и регенерируется, регенерированный катализатор отпаривается и возвращается в реактор для повторного использования.

Недостатками данного способа каталитической конверсии углеводородного сырья, принятого за прототип, являются сложность и многостадийность приготовления катализатора и низкий выход олефинов C₂-C₅ из углеводородного сырья.

Задача изобретения – повышение активности и селективности катализатора для превращения парафиновых углеводородов С₂-С₅ и/или ШФЛУ в низшие олефины С₂-С₄.

Технический результат достигается тем, что катализатор для превращения парафиновых углеводородов С₂-С₅ и/или ШФЛУ в низшие олефины С₂-С₄ получают сухим смешением Н-формы высококремнеземного цеолита типа ZSM-5 состава (0,1-0,01)Na₂O· Аl₂О₃· (20-250)SiO₂ с соединением одновалентного металла (литий, калий, натрий), в качестве модифицирующего металла; в качестве модифицирующей добавки дополнительно содержит, по крайней мере, одно соединение из группы: цинк, церий, рений, лантан, медь, индий, галлий, молибден в количестве 0,1-10 маc.%; в качестве упрочняющей добавки содержит 0,1-5 маc.% соединения бора, фосфора или их смеси; в качестве связующего содержит оксид алюминия в количестве 10-40 маc.%; с последующей механохимической обработкой в вибромельнице в течение 0,1-72 ч, формовкой в гранулы или таблетки, сушкой, и катализатор сформирован в процессе термообработки при 550-600° С в течение 0,1-24 ч.

Высококремнеземные цеолиты получают гидротермальной кристаллизацией при 120-180° С в течение 0,5-7 сут реакционной смеси, содержащей источник катионов щелочного металла, окись кремния, окись алюминия, гексаметилендиамин и воду в соотношении: SiO₂/Al₂O₃=20-250; H₂O/SiO₂=20-80; R/SiO₂=0,03-1,0; ОН^–/SiO₂=0,076-0,6; Na⁺/SiO₂=0,2-1,0 (пат. RU №1527154, С 01 В 33/28, 1987) или другими известными методами. Степень кристалличности получаемых цеолитов 85-100%, после кристаллизации цеолиты промывают дистиллированной водой, сушат при 110° С 12 ч и прокаливают при 550-600° С в течение 12 ч.

В ИК-спектрах полученных высококремнеземных цеолитов наблюдаются полосы поглощения при 445, 550, 810 см^-1 и широкая полоса в области 1000-1300 см^-1, характерные для высококремнеземных цеолитов типа ZSM. По данным ИК-спектроскопии и рентгенофазового анализа получаемые цеолиты идентичны цеолиту ZSM-5.

Для перевода в Н-форму высококремнеземные цеолиты декатионируют обработкой 25% раствором NH₄Cl (10 мл раствора на 1 г цеолита) при 90° С 2 ч, затем промывают водой, сушат при 110° С и прокаливают при 550-600° С 6 ч.

Катализатор для превращения парафиновых углеводородов C₂-C₅ и/или ШФЛУ в низшие олефины С₂-С₄ получают сухим смешением Н-формы высококремнеземного цеолита типа ZSM-5 состава (0,1-0,01)Na₂O· Аl₂О₃· (20-250)SiO₂ с одним из оксидов металлов из I А подгруппы Периодической системы элементов, предпочтительно, оксидом лития в количестве 0,1-10 маc.%, в качестве модифицирующего металла; по крайней мере, с одним соединением из группы: цинк, церий, рений, лантан, медь, индий, галлий, молибден в количестве 0,1-10 маc.%, в качестве модифицирующей добавки; с соединением бора, фосфора или их смеси в количестве 0,1-5 маc.%, в качестве упрочняющей добавки; с оксидом алюминия в количестве 10-40 маc.%, в качестве связующего.

Затем полученную смесь подвергают механохимической обработке в вибромельнице в течение 0,1-72 ч, после этого формуют в гранулы или таблетки, сушат и прокаливают при 550-600° С в течение 0,1-24 ч.

Под действием механохимической и высокотемпературной обработок смеси цеолита типа H-ZSM-5, компонентов соединений модифицирующих металлов, упрочняющих и связующих добавок происходит модифицирование цеолита активными компонентами, формирование и образование высокодисперсного, активного, селективного и прочного катализатора.

Предлагаемое изобретение иллюстрируется следующими примерами.

Пример 1 (по прототипу). К 200 г жидкого стекла (29% SiO₂, 9% Na₂O, 62% Н₂О) при перемешивании добавляют 11,8 г гексаметилендиамина (R) в 100 мл Н₂О, 11,84 г Аl(NO₃)₃· 9 Н₂О в 160 мл Н₂О, 1 г “затравки” высококремнеземного цеолита и приливают 0,1 н раствор НNО₃.

Полученную смесь загружают в автоклавы из нержавеющей стали, нагревают до 175° С и выдерживают 6 сут, а затем охлаждают. Синтезированный продукт промывают водой, сушат и прокаливают при 540° С 12 ч. Степень кристалличности продукта 96%.

Для перевода в Н-форму цеолиты декатионируют обработкой 25% раствором NH₄Cl (10 мл раствора на 1 г цеолита) при 90° С 2 ч, затем промывают водой, сушат при 110° С и прокаливают при 540° С 6 ч. Получают H-ZSM-5 с силикатным модулем SiO₂/Al₂O₃=45.

Пример 2. 3,43 г H-ZSM-5 с силикатным модулем SiO₂/Al₂O₃=45 смешивают с 0,08 г Н₃ВО₃, 0,95 г бемита АlO(ОН) и подвергают механохимической обработке в вибромельнице в течение 8 ч. Полученный порошок формуют в цилиндрические гранулы, сушат их 2 ч при 20-25° С, затем при 110° С в течение 2-3 ч и прокаливают на воздухе 8 ч при 550-600° С.

Полученный катализатор имеет состав, маc.%:

H-ZSM-5 (SiO₂/Al₂O₃=45) 80

В₂O₃ 1

Аl₂O₃ 19

Пример 3. Так же, как в примере 2, но вместо H-ZSM-5 с силикатным модулем SiO₂/Al₂O₃=45 берут H-ZSM-5 с силикатным модулем SiO₂/Al₂O₃=70 и вместо 0,08 г Н₃ВО₃ берут 0,059 г Н₃РO₄.

Полученный катализатор имеет состав, маc.%:

H-ZSM-5 (SiO₂/Аl₂O₃=70) 80

Р₂O₅ 1

Аl₂О₃ 19

Пример 4. 3,43 г H-ZSM-5 с силикатным модулем SiO₂/Al₂O₃=45 смешивают с 0,15 г КNО₃ и подвергают механохимической обработке в вибромельнице в течение 2 ч. Полученный порошок формуют в цилиндрические гранулы, сушат их 2 ч при 20-25° С, затем при 110° С в течение 2 ч и прокаливают на воздухе 12 ч при 550-600° С.

Полученный катализатор имеет состав, маc.%:

H-ZSM-5 (SiO₂/Al₂O₃=45) 98

К₂O 2

Пример 5. Так же, как в примере 4, но вместо 0,15 г КNО₃ берут 0,192 г NaNO₃.

Полученный катализатор имеет состав, маc.%:

H-ZSM-5 (SiO₂/Аl₂О₃=45) 98

Na₂O 2

Пример 6. Так же, как в примере 4, но вместо 0,15 г КNO₃ берут 0,173 г Li₂СО₃.

Полученный катализатор имеет состав, маc.%:

H-ZSM-5 (SiO₂/Al₂O₃=45) 98

Li₂O 2

Пример 7. 4 г H-ZSM-5 с силикатным модулем SiO₂/Al₂O₃=45 смешивают с 0,336 г LiNO₃· 3Н₂O, 1,02 г бемита АlO(ОН) и подвергают механохимической обработке в вибромельнице в течение 8 ч. Полученный порошок формуют в цилиндрические гранулы, сушат их 2 ч при 20-25° С, затем при 110° С в течение 2-3 ч и прокаливают на воздухе 6 ч при 550-600° С.

Полученный катализатор имеет состав, маc.%:

H-ZSM-5 (SiO₂/Al₂O₃=45) 80,8

Li₂O 1,7

Аl₂О₃ 17,5

Пример 8. Так же, как в примере 7, но вместо 1,02 г бемита АlO(ОН) берут 1,75 г бемита.

Полученный катализатор имеет состав, маc.%:

H-ZSM-5 (SiO₂/Al₂O₃=45) 71,8

Li₂O 1,5

Аl₂О₃ 26,7

Пример 9. 3,465 г H-ZSM-5 с силикатным модулем SiO₂/Аl₂О₃=45 смешивают с 0,082 г LiNO₃· 3Н₂O, 0,083 г Zn(NO₃)₂· 6H₂O, 1,555 г бемита и подвергают механохимической обработке в вибромельнице в течение 8 ч. Полученный порошок формуют в цилиндрические гранулы, сушат их 2 ч при 20-25° С, затем при 110° С в течение 2-3 ч и прокаливают на воздухе 12 ч при 550-600° С.

Полученный катализатор имеет состав, маc.%:

H-ZSM-5 (SiO₂/Аl₂O₃=45) 70,0

Li₂O 1,6

ZnO 1,7

Аl₂О₃ 26,7

Пример 10. Так же, как в примере 9, но вместо 0,083 г Zn(NO₃)₂· 6Н₂О берут 0,092 г NH₄ReO₄.

Полученный катализатор имеет состав, маc.%:

H-ZSM-5 (SiO₂/Аl₂O₃=45) 70,0

Li₂O 1,6

Re₂O₇ 1,7

Аl₂О₃ 26,7

Пример 11. Так же, как в примере 9, но вместо 0,083 г Zn(NO₃)₂· 6H₂О берут 0,22 г Ce(NO₃)₂· 6H₂О.

Полученный катализатор имеет состав, маc.%:

H-ZSM-5 (SiO₂/Аl₂О₃=45) 70,0

Li₂O 1,6

Се₂О₃ 1,7

Аl₂O₃ 26,7

Пример 12. 2,94 г H-ZSM-5 с силикатным модулем SiO₂/Al₂O₃=70 смешивают с 0,692 г LiNO₃· 3Н₂O, 0,255 г Сu(NО₃)₂· 3Н₂O, 0,075 г Н₃ВО₃, 1,235 г бемита и подвергают механохимической обработке в вибромельнице в течение 14 ч. Полученный порошок формуют в цилиндрические гранулы, сушат их 2 ч при 20-25° С, затем при 110° С в течение 2-3 ч и прокаливают на воздухе 8 ч при 550-600° С.

Полученный катализатор имеет состав, маc.%:

H-ZSM-5 (SiO₂/Аl₂О₃=70) 70

Li₂O 2

CuO 2

В₂О₃ 1

Аl₂О₃ 25

Пример 13. Так же, как в примере 12, но вместо 0,255 г Сu(NО₃)₂· 3Н₂О берут 0,215 г In(NО₃)₃· 3Н₂О.

Полученный катализатор имеет состав, маc.%:

H-ZSM-5 (SiO₂/Al₂O₃=70) 70

Li₂O 2

In₂O₃ 2

В₂O₃ 1

Аl₂О₃ 25

Пример 14. Так же, как в примере 12, но вместо 0,255 г Сu(NО₃)₂· 3Н₂О берут 0,358 г Gа(NО₃)₃· 8H₂O.

Полученный катализатор имеет состав, маc.%:

H-ZSM-5 (SiO₂/Al₂O₃=70) 70

Li₂O 2

Gа₂О₃ 2

В₂O₃ 1

Аl₂О₃ 25

Пример 15. 3 г H-ZSM-5 с силикатным модулем SiO₂/Al₂O₃=45 смешивают с 0435 г LiNO₃· 3Н₂О, 2,235 г бемита АlO(ОН) и подвергают механохимической обработке в вибромельнице в течение 8 ч. Полученный порошок формуют в цилиндрические гранулы, сушат их 12 ч при 20-25° С, затем при 100° С в течение 12 ч и прокаливают на воздухе 6 ч при 550-600° С.

Полученный катализатор имеет состав, маc.%:

H-ZSM-5 (SiO₂/Al₂O₃=45) 60

Li₂O 2

Аl₂О₃ 38

Пример 16. 3 г H-ZSM-5 с силикатным модулем SiO₂/Аl₂O₃=70 смешивают с 0,435 г LiNO₃· 3Н₂О, 0,427 г Gа(NО₃)₃· 8Н₂O, 0,089 г Н₃ВО₃, 2,059 г АlO(ОН) и подвергают механохимической обработке в вибромельнице в течение 14 ч. Полученный порошок формуют в цилиндрические гранулы, сушат их 12 ч при 25-30° С, затем при 100° С в течение 12 ч и прокаливают на воздухе 8 ч при 550-600° С.

Полученный катализатор имеет состав, маc.%:

H-ZSM-5 (SiO₂/Аl₂О₃=70) 60

Li₂O 2

Ga₂O₃ 2

В₂O₃ 1

Аl₂О₃ 35

Полученные катализаторы испытывают в процессе превращения смеси парафиновых углеводородов С₂-С₅ и/или ШФЛУ состава: этан – 1,71; пропан – 61,35; н-бутан – 32,4; изобутан – 4,5; пентаны – 0,04 маc.% на лабораторной установке проточного типа со стационарным слоем катализатора при температурах 550-750° С, объемной скорости подачи сырья 50-400 ч^-1 и давлении 0,1-1,0 МПа.

В процессе конверсии смеси парафиновых углеводородов C₂-C₅ и/или ШФЛУ с повышением температуры реакции от 500 до 750° С на цеолитсодержащих катализаторах типа H-ZSM-5 протекают реакции крекинга, дегидрирования, изомеризации, дегидроциклизации и ароматизации парафиновых углеводородов с образованием преимущественно на первых стадиях процесса олефиновых углеводородов, которые в дальнейшем превращаются в алкилароматические углеводороды и более конденсированные ароматические соединения. Введение в цеолит H-ZSM-5 оксидов металлов I А подгруппы Периодической системы элементов: оксидов калия, натрия, лития, в количестве 0,1-10 маc.% в качестве модифицирующих металлов позволяет значительно повысить селективность образования низших олефинов С₂-С₄ из парафиновых углеводородов С₂-С₅ и/или ШФЛУ, по сравнению с не модифицированным цеолитом H-ZSM-5. Введение в цеолит H-ZSM-5 модифицирующих добавок из группы: цинк, рений, лантан, церий, медь, индий, галлий, молибден в количестве 0,1-10 маc.% наряду со щелочными металлами позволяет не только повысить селективность образования низших олефинов С₂-С₄, но и степень превращения парафиновых углеводородов С₂-С₅ и/или ШФЛУ.

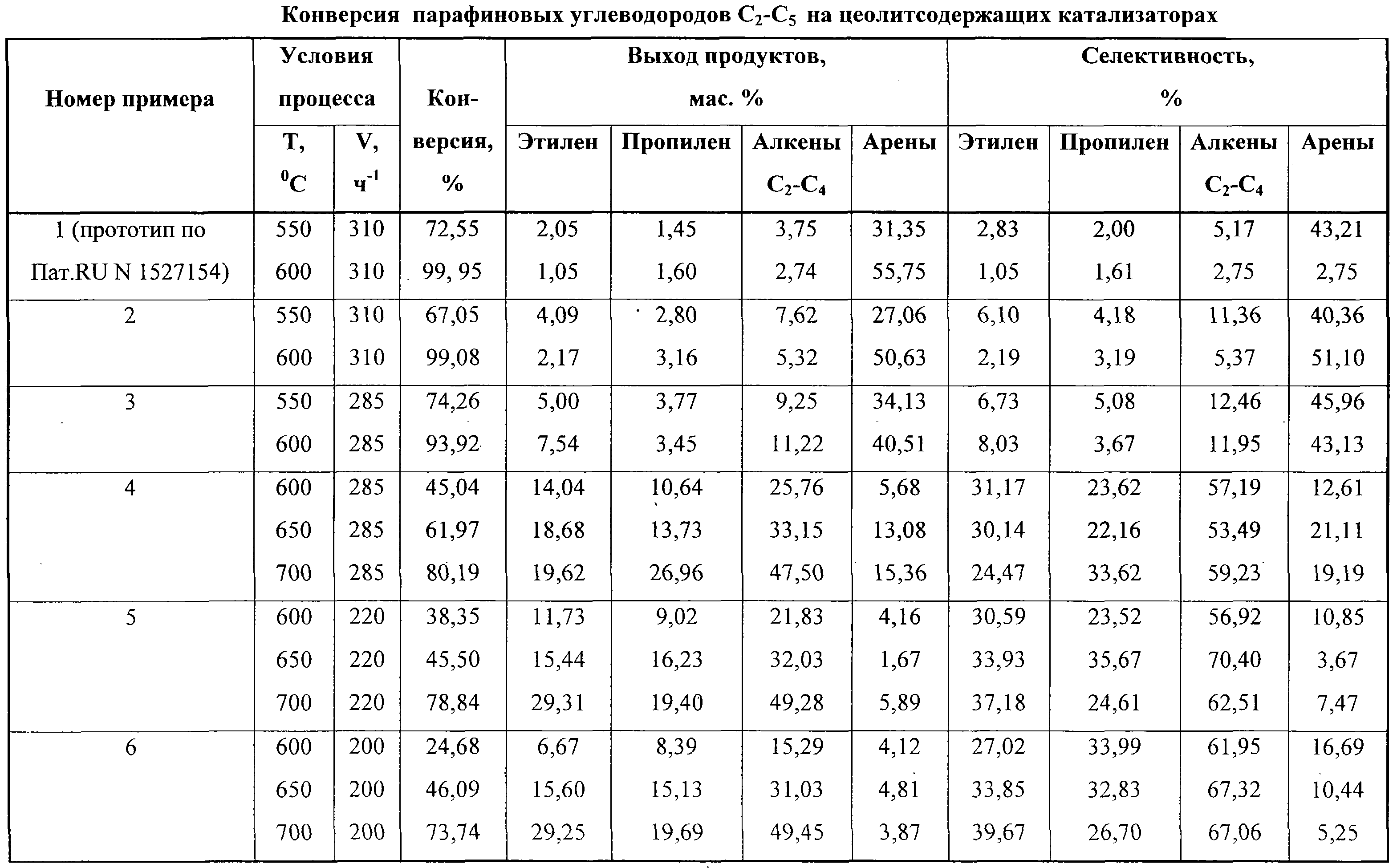

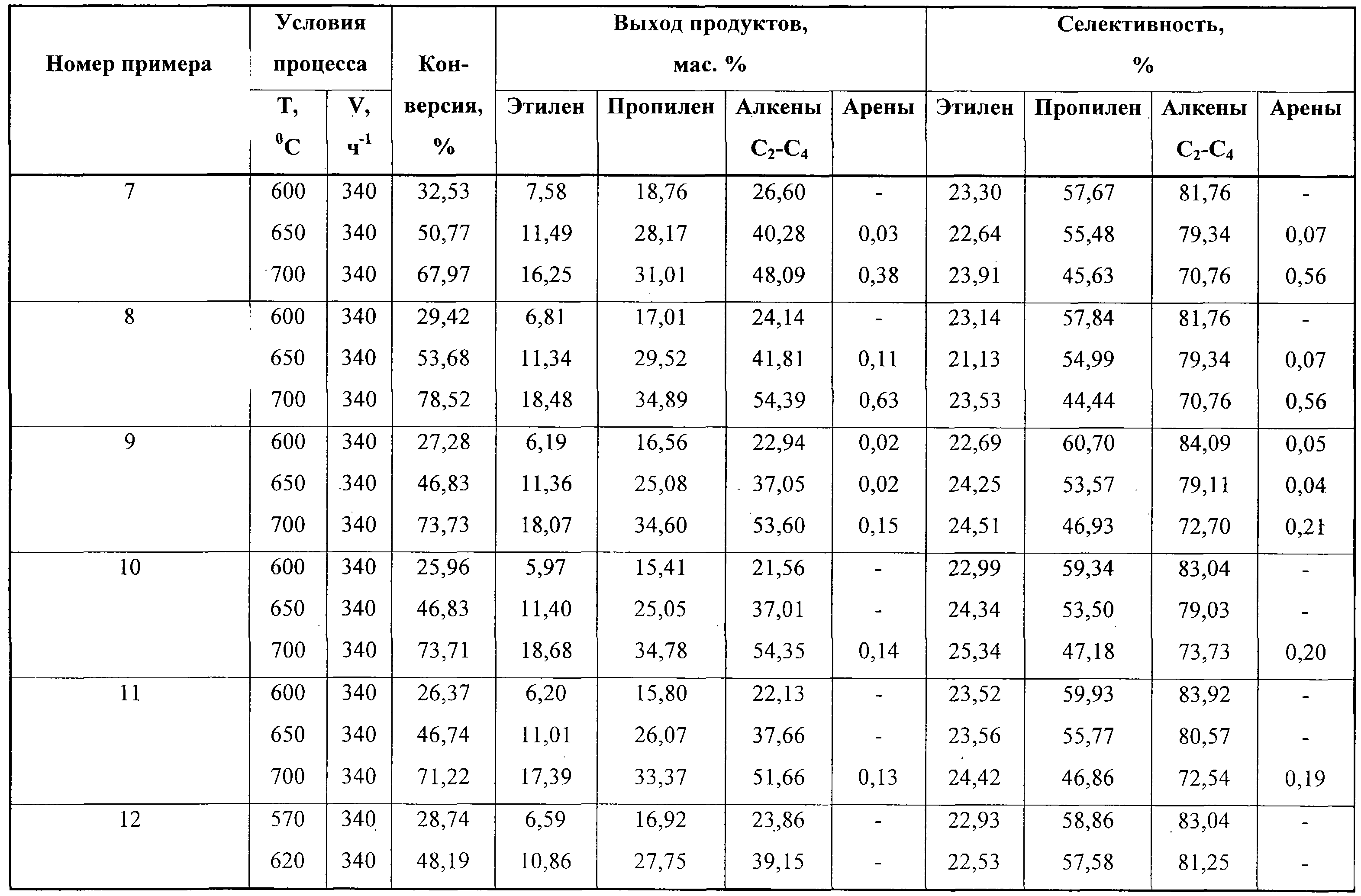

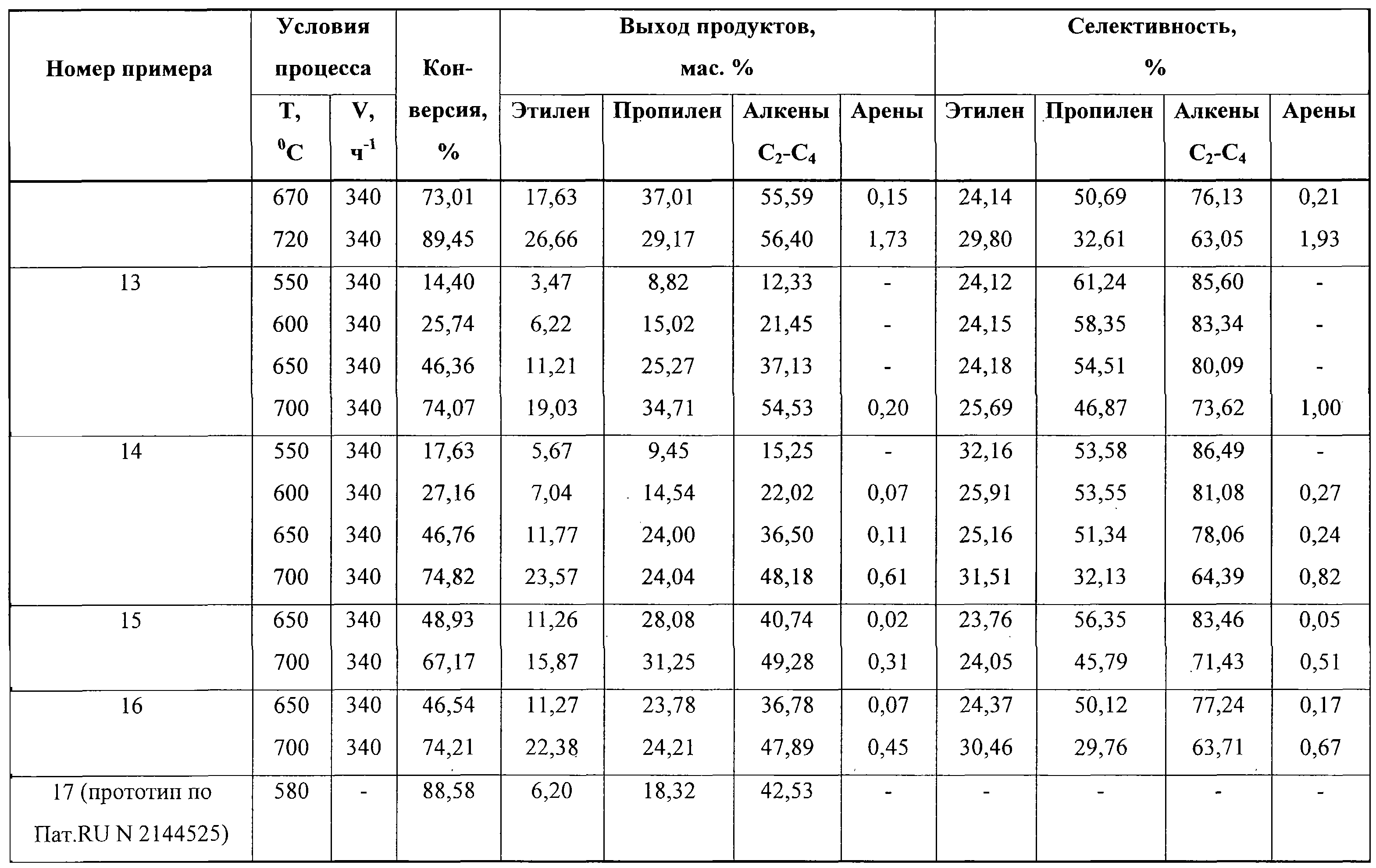

Приведенные в таблице примеры уточняют изобретение, не ограничивая его.

Как видно из примеров катализаторов 1-16 таблицы, катализаторы 2-16 имеют более высокую селективность в образовании низших олефинов С₂-С₄ из смеси парафиновых углеводородов С₂-С₅ и/или ШФЛУ, чем катализатор по прототипу (пример 1) по пат. RU №1527154, С 01 В 33/28, 1987 и способу каталитической конверсии углеводородного сырья (пример 17) по пат. RU №2144525, С 07 С 4/06, 1993.

Таким образом, предлагаемые катализаторы – высококремнеземные цеолиты типа H-ZSM-5 состава (0,1-0,01)Na₂O· Аl₂О₃· (20-250)SiO₂, модифицированные, по крайней мере, одним из оксидов металлов из I А подгруппы Периодической системы элементов в количестве 0,1-10 маc.% и дополнительно содержащие, по крайней мере, одно соединение из группы: цинк, церий, рений, лантан, медь, индий, галлий, молибден в количестве 0,1-10 маc.%, стабильны при высоких температурах реакции 500-750° С и являются активными и селективными в образовании низших олефинов С₂-С₄ из смеси парафиновых углеводородов С₂-С₅ и/или ШФЛУ.

Предлагаемый способ позволяет значительно упростить технологию получения катализатора по сравнению с существующими способами за счет исключения нескольких стадий: стадии осаждения гидрооксида алюминия, пропитки соответствующими солями металлов и других, как следствие отсутствуют сточные воды и вредные выбросы.

Предварительная механохимическая активация смеси исходных компонентов позволяет значительно снизить температуру формирования активных компонентов и получить высокодисперсный, активный и селективный катализатор. Введение металлов-модификаторов в количестве 0,1-10 маc.% позволяет увеличить степень конверсии парафиновых углеводородов С₂-С₅ и/или ШФЛУ и селективность образования низших олефинов С₂-С₄.

Способ получения низших олефинов С₂-С₄ из смеси парафиновых углеводородов C₂-C₅ и/или ШФЛУ в присутствии катализаторов на основе высококремнеземных цеолитов типа H-ZSM-5 состава (0,1-0,01)Na₂O· Аl₂О₃· (20-50)SiO₂, модифицированных, по крайней мере, одним из оксидов металлов из I А подгруппы Периодической системы элементов, предпочтительно литием, в количестве 0,1-10 маc.% и дополнительно содержащие, по крайней мере, одно соединение из группы: цинк, церий, рений, лантан, медь, индий, галлий, молибден в количестве 0,1-10 маc.%, позволяет с большим выходом и селективностью получать низшие олефины С₂-С₄, чем в присутствии катализатора по прототипу.

Формула изобретения

1. Катализатор для превращения парафиновых углеводородов С₂-С₅ в низшие олефины на основе высококремнеземных цеолитов типа Н-ZSM-5 состава (0,1-0,01)Na₂O· Аl₂O₃· (20-250)SiO₂, отличающийся тем, что он модифицирован, по крайней мере, одним из оксидов металлов I А подгруппы Периодической системы элементов, в качестве модифицирующего металла; в качестве модифицирующей добавки дополнительно содержит, по крайней мере, один оксид элемента, выбранного из группы: цинк, церий, рений, лантан, медь, индий, галлий, молибден; в качестве упрочняющей добавки содержит оксиды бора, фосфора или их смеси; в качестве связующего содержит оксид алюминия; катализатор сформирован в процессе термообработки и имеет следующий состав в пересчете на оксид, мас.%:

Цеолит типа Н-ZSM-5 60-80

Оксид металла I А подгруппы или их смеси 0,1-10

Модифицирующая добавка 0,1-10

Оксид бора, фосфора или их смеси 0,5-5,0

Оксид алюминия Остальное

2. Катализатор для превращения парафиновых углеводородов С₂-С₅ в низшие олефины по п.1, отличающийся тем, что в качестве оксида металла I А подгруппы Периодической системы элементов содержит оксид лития.

3. Способ получения катализатора по п.1 или 2, отличающийся тем, что катализатор получают сухим смешением цеолита типа Н-ZSM-5, связующего, упрочняющей добавки и модифицирующих соединений металлов с последующей механохимической обработкой в вибромельнице в течение 0,1-72 ч, формовкой катализаторной массы в гранулы, сушкой и прокалкой гранул при 550-600° С в течение 0,1-24 ч.

4. Способ получения катализатора по п.3, отличающийся тем, что сушку катализаторной массы проводят при 100-110° С в течение 0,1-12 ч.

5. Способ превращения парафиновых углеводородов С₂-С₅ и/или широкой фракции легких углеводородов в низшие олефины С₂-С₄ в присутствии катализатора, отличающийся тем, что используют катализатор по п.1 или 2 и процесс превращения парафиновых углеводородов С₂-С₅ и/или широкой фракции легких углеводородов в низшие олефины С₂-С₄ проводят при 500-750° С, объемной скорости подачи углеводородного сырья 50-400 ч^-1 и давлении 0,1-1,0 МПа.

PC4A – Регистрация договора об уступке патента Российской Федерации на изобретение

(73) Патентообладатель(и):

Общество с ограниченной ответственностью “Томскнефтехим”

(73) Патентообладатель:

Ерофеев Владимир Иванович

(73) Патентообладатель:

Трофимова Алла Семеновна

Дата и номер государственной регистрации перехода исключительного права: 09.07.2007 № РД0023939

Извещение опубликовано: 20.08.2007 БИ: 23/2007
