Патент на изобретение №2242272

(54) АГРЕГАТ ДЛЯ СМЕШЕНИЯ СЫПУЧИХ МАТЕРИАЛОВ

(57) Реферат:

Изобретение предназначено для использования в агропромышленном комплексе, химической промышленности, производстве строительных материалов и других отраслях промышленности. Агрегат для смешения сыпучих материалов включает дозаторы и смесительное устройство, состоящее из корпуса с патрубком выгрузки материала и расположенного в корпусе вала, на котором укреплены криволинейные лопасти, имеющие окна и оснащенные прикрепленным к ним в верхней части отбойным элементом. Над корпусом смесительного устройства размещены два барабана с параллельными осями, поверхность одного из которых, снабженного приводом вращения, оснащена радиальными эластичными элементами. При этом между барабанами и корпусом размещено направляющее устройство в виде воронки. Такой агрегат прост по конструкции, имеет высокую производительность и хорошее качество смешения. А наличие вращающегося отбойного элемента исключает налипание материала. 2 ил.

Изобретение предназначено для применения в агропромышленном комплексе, химической промышленности, производстве строительных материалов и других отраслях промышленности.

Известен смеситель сыпучих материалов, содержащий дозаторы, приемный бункер, смесительную камеру, в виде двух вертикальных транспортеров, между которыми последовательно установлены лопастные барабаны, взаимодействующие с транспортерами, и приводы. [Патент РФ №2146965, БИ №9, 2000, МПК 6 А 01 С 1/00]

К недостаткам данного устройства следует отнести сложность конструкции, высокие энергозатраты на привод барабанов и транспортеров.

Наиболее близким к предлагаемому изобретению является агрегат для смешения сыпучих материалов, содержащий дозаторы, смесительное устройство в виде расположенного в корпусе лопастного вала, ленточного транспортера [Патент РФ №2132723, БИ №19 1999, МПК 6 А 01 С 1/00]. К недостаткам данного устройства следует отнести трение лопастей о ленту, приводящее к быстрому износу ленты, сложность обеспечения полного забора материала с ленты, налипание материала, склонного к адгезии, на внутренние поверхности корпуса.

Задача изобретения – создание агрегата для смешения сыпучих материалов, склонных к адгезии, сравнительно простой конструкции, обеспечивающего высокую эффективность смешения при небольших затратах энергии.

Поставленная задача достигается тем, что в агрегате для смешения сыпучих материалов, содержащем дозаторы, смесительное устройство, состоящее из корпуса, расположенного в корпусе вала с укрепленными на нем криволинейными лопастями, лопасти имеют окна и в верхней части к лопастям прикреплен отбойный элемент, а над корпусом размещены два барабана с параллельными осями и на поверхности одного из них, снабженного приводом вращательного движения, имеются радиальные эластичные элементы, а между барабанами и корпусом размещено направляющее устройство в виде воронки.

Высокая эффективность перемешивания достигается тем, что процесс смешения разделен на две фазы: фаза грубого смешения – между двумя барабанами и фаза тонкого смешения – в лопастном аппарате. Энергозатраты на привод невелики. Благодаря тому, что лопасти выполнены криволинейными и имеют окна, увеличилось время движения по лопастям и качество смеси при переходе смеси через окна с одной лопасти на другую. В виду того, что отбойный элемент выполнен вращающимся, исключается налипание материала, а смесь направляется непосредственно к патрубку выгрузки смеси.

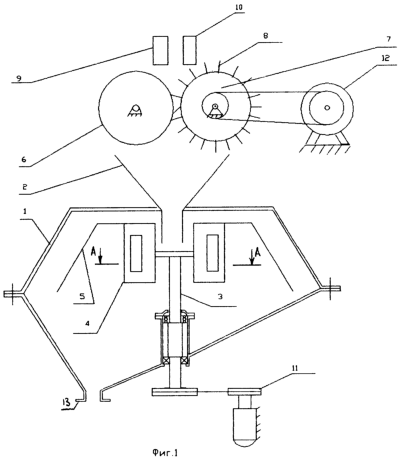

На фиг.1 представлен агрегат для смешения сыпучих материалов.

На фиг.2 представлено сечение А-А.

Агрегат для смешения сыпучих материалов содержит корпус 1 с воронкой 2. В корпусе 1 размещен вертикальный вал 3 с горизонтальным фланцем на конце, на котором установлены криволинейные лопасти 4, в верхней части лопастей укреплен отбойный элемент 5. Вал 3 соединен с приводом вращательного движения 11. Над воронкой размещены гладкий барабан 6 и барабан 7 с эластичными радиальными элементами 8 на его поверхности, снабженный приводом вращательного движения 12. Подача материалов производится дозаторами 9 и 10. В нижней части корпус 1 имеет патрубок выгрузки смеси 13.

Работа агрегата.

Смешиваемые материалы из дозаторов 9 и 10 подаются между барабанами 6 и 7. Эластичными элементами барабана 7 компоненты захватываются и распыляются в воронку, при этом осуществляется их грубое смешение. Из воронки смешиваемые компоненты попадают в центр фланца вала 7 и под действием инерционных эффектов отбрасываются на криволинейные лопасти. Материал движется по их поверхности, часть материала переходит с лопасти на лопасть через окна, а часть движется вдоль лопасти, затем материал распыляется, ударяется о вращающийся отбойник, отскакивает и движется к патрубку выгрузки смеси, при этом происходит интенсивное перемешивание материала.

Данный агрегат для смешения сыпучих материалов, при простой конструкции и низких затратах энергии, имеет высокую производительность и качество смешения. Агрегат прост в обслуживании и ремонте.

Формула изобретения

Агрегат для смешения сыпучих материалов, содержащий дозаторы, смесительное устройство, состоящее из корпуса с патрубком выгрузки материала, расположенного в корпусе вала с укрепленными на нем криволинейными лопастями, отличающийся тем, что лопасти имеют окна и в верхней части к лопастям прикреплен отбойный элемент, а над корпусом размещены два барабана с параллельными осями и на поверхности одного из них, снабженного приводом вращательного движения, имеются радиальные эластичные элементы, а между барабанами и корпусом размещено направляющее устройство в виде воронки.

РИСУНКИ

MM4A Досрочное прекращение действия патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе

Дата прекращения действия патента: 18.02.2005

Извещение опубликовано: 20.07.2006 БИ: 20/2006
