Патент на изобретение №2242121

(54) ПОИЛКА ДЛЯ ПТИЦ И МЕЛКИХ ЖИВОТНЫХ

(57) Реферат:

Поилка включает резервуар с опорными стойками, закрепленное в нижней части резервуара средство для подачи жидкости в виде имеющего седло для клапана штуцера с осевым каналом и размещенного в канале подпружиненного штока, в верхней части которого установлен выпускной клапан, связанный с подвешенной на штоке поильной чашей и регулировочную гайку положения клапана. Шток выполнен пустотелым с отверстиями для сообщения канала штока и канала штуцера. Нижний конец штока размещен в полости поильной чаши. Поилка снабжена установленной на опорной поверхности платформой с отверстием, в котором размещена поильная чаша. Верхний уровень поильной чаши размещен ниже верхнего уровня платформы. Повышается надежность поилки в работе. 1 з.п. ф-лы, 1 ил.

Изобретение относится к сельскому хозяйству, а более конкретно к поилкам для птиц и мелких животных.

Известна поилка для птиц и мелких животных, включающая водопроводную сеть, к выходному патрубку которой подсоединен штуцер с осевым каналом, размещенный в осевом канале штуцера и подпружиненный относительно него выпускной клапан, связанный с подвешенной емкостью для жидкости, и регулировочную гайку положения клапана /см. патент США №2752935, НКИ 137-408, 1956/.

К недостатку аналога относится необходимость в наличии водопроводной сети, устройство которой целесообразно лишь для крупных ферм постоянного местопребывания, а также неприспособленность поилки при использовании других видов жидкости, например для снятого молока при поении молочных поросят.

Известна также поилка для птиц и мелких животных, включающая установленный на стойках резервуар, закрепленное в днище резервуара средство для подачи жидкости в виде имеющего седло для клапана штуцера с осевым каналом и размещенного в канале подпружиненного относительно штуцера штока, в верхней части которого установлен выпускной клапан, связанный с подвешенной поильной чашей, и регулировочную гайку положения клапана / см. заявку Российской Федерации № 96104895, кл. А 01 К 39/02, 1996 /.

Указанное техническое решение наиболее близко к предложенному по технической сущности и достигаемому результату и принимается в качестве прототипа.

К недостатку прототипа следует отнести отказы в работе поилки, когда струя жидкости из резервуара перекрыта телом птицы или животного или вес последних передается на поильную чашу.

Технический результат изобретения – повышение надежности в работе поилки.

Технический результат достигается тем, что в поилке для птиц и мелких животных, включающей резервуар с опорными стойками, закрепленное в корпусе резервуара средство для подачи жидкости в виде имеющего седло для клапана штуцера с осевым каналом и размещенного в канале подпружиненного относительно штуцера штока, в верхней части которого установлен выпускной клапан, связанный с подвешенной поильной чашей, и регулировочную гайку положения клапана, согласно изобретению шток выполнен пустотелым с отверстиями для сообщения полости канала штока и полости канала штуцера, нижний конец штока размещен в полости поильной чаши, а поилка снабжена установленной на опорной поверхности платформой с отверстием, в котором размещена поильная чаша, причем верхний уровень поильной чаши размещен ниже верхнего уровня платформы.

Кроме того, резервуар выполнен разъемным в горизонтальной плоскости в виде сосуда-непроливайки.

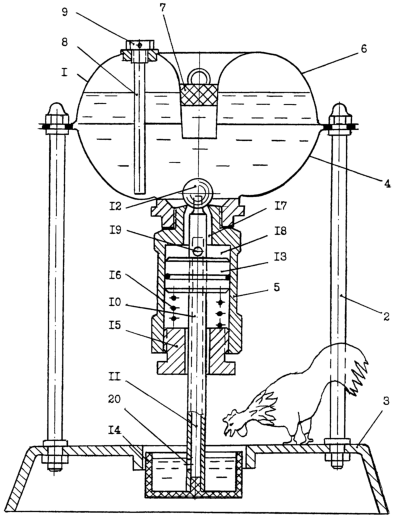

Изобретение иллюстрируется чертежом, на котором изображена предложенная поилка.

Поилка для птиц и мелких животных включает резервуар 1, установленный посредством стоек 2 на платформе 3. Резервуар выполнен разъемным в горизонтальной плоскости и состоит из корпуса 4 с закрепленным в нижней части полым штуцером 5 и из крышки 6, выполненной в виде сосуда-непроливайки с пробкой 7 в заливной горловине. Резервуар 1 снабжен уровнемером 8 с сапуном 9.

В полости штуцера 5 размещен шток 10 с осевым каналом 11. На штоке 10 закреплены обрезиненный шаровой клапан 12, шайба 13 и поильная чаша 14, размещенная в отверстии, выполненном в платформе 3, причем верхний уровень поильной чаши 14 установлен ниже верхнего уровня платформы 3.

В нижней части штуцера 5 на резьбе установлена регулировочная гайка 15 положения клапана 12, между которой и шайбой 13 размещена пружина 16 сжатия. Шток 10 и штуцер 5 образуют кольцевой канал 17, штуцер 5 и шайба – камеру 18. В верхней части штока 10 над шайбой 13 выполнены ряд отверстий 19, в нижней части – ряд отверстий 20.

Работает предложенная поилка для птиц и мелких животных следующим образом.

При незаполненной жидкостью поильной чаше 14 ее собственного веса недостаточно для сжатия пружины 16, которая в расжатом положении удерживает шайбу 13 и клапан 12 в верхнем положении. Клапан 12 открыт.

Резервуар 1 заполняют жидкостью /водой, снятым молоком, питательным раствором/, которая поступает через канал 17 в камеру 18, а оттуда через отверстия 19, канал 11 и отверстия 20 – в полость поильной чаши 14, наполняя последнюю.

Когда веса жидкости в поильной чаше и веса деталей /клапана, шайбы, штока и поильной чаши/ становится достаточным для сжатия пружины 16, детали, подвешенные на пружине 16, перемещаются вниз и клапан 12 перекрывает входное отверстие в штуцере, поступление жидкости в чашу 14 прекращается.

После того как часть жидкости выпита животными и вес поильной чаши 14 уменьшился, пружина 16 приподнимает клапан 12 вверх, открывая доступ очередной порции жидкости в поильную чашу 14. Система деталей, подвешенная на пружине, увеличивается в весе, перемещается вниз, закрывая клапаном 12 доступ для жидкости.

Вращая в одном или противоположном направлении регулировочную гайку 15, приподнимают клапан 12 над седлом штуцера 5, регулируя таким образом количество жидкости в поильной чаше, при котором закрывается клапан 12.

Предложенная конструкция резервуара позволяет произвести удобные осмотр и очистку его внутренней поверхности, выполнение заливной горловины удлиненной формы при закрытой пробке 7 превращает резервуар в сосуд-непроливайку, предотвращая потерю жидкости при случайном опрокидывании поилки.

Формула изобретения

1. Поилка для птиц и мелких животных, включающая резервуар с опорными стойками, закрепленное в нижней части резервуара средство для подачи жидкости в виде имеющего седло для клапана штуцера с осевым каналом и размещенного в канале подпружиненного штока, в верхней части которого установлен выпускной клапан, связанный с подвешенной на штоке поильной чашей, и регулировочную гайку положения клапана, отличающаяся тем, что шток выполнен пустотелым с отверстиями для сообщения канала штока и канала штуцера, нижний конец штока размещен в полости поильной чаши, а поилка снабжена установленной на опорной поверхности платформой с отверстием, в котором размещена поильная чаша, причем верхний уровень поильной чаши размещен ниже верхнего уровня платформы.

2. Поилка по п.1, отличающаяся тем, что резервуар выполнен разъемным в горизонтальной плоскости в виде сосуда-непроливайки.
