Патент на изобретение №2242119

(54) УНИВЕРСАЛЬНЫЙ СТАНОК ДЛЯ КРУПНОГО РОГАТОГО СКОТА

(57) Реферат:

Станок содержит вертикальные стойки, балки и ограничитель. Станок снабжен установленными с обеих его сторон двумя платформами с возможностью их перемещения по высоте и изменения угла наклона в продольном и поперечном направлениях и термо-, вибромассажным устройством с возможностью его перемещения. Ограничитель выполнен в виде скобы с возможностью перемещения вдоль балок и вращения вокруг оси имеющегося подвижного фиксатора. На скобу для фиксации задних конечностей животного установлены захваты с возможностью их перемещения вдоль нее. Захваты снабжены фиксаторами. Исключается травмирование телят и обслуживающего персонала, обеспечивается удобное расположение теленка и коровы-кормилицы. 2 ил.

Изобретение относится к сельскому хозяйству и служит для фиксации коров в стойлах. Прямое назначение станка – ограничение степени подвижности коров-кормилиц и создание оптимальных условий для телят при подсосном методе их содержания.

Известно устройство для фиксации коров в стойлах, включающее расположенную вдоль ряда стойл горизонтальную штангу с шарнирно закрепленной на ней ограничительной рамой [АС №605583, А 01 К 1/00, Опубл. 05.05.78. Бюл. №17].

Однако недостатком этого устройства является невозможность создания условий для кормления телят при подсосном методе их выращивания, обеспечивающих оптимальное расположение телят относительно вымени коровы-кормилицы.

Известно так же устройство для ограничения перемещений животного в станке, содержащее установленные перед кормушкой стойки, с закрепленными на них продольными перегородками и ограничительную дугу, установленную с возможностью вертикального и горизонтального перемещений [АС №1308277 Al, A 01 K 1/00, 1/06. Опубл. 07.05.87. Бюл. №17].

Однако недостатком данного устройства является вероятность травмирования коровой-кормилицей (задними конечностями) теленка при кормлении.

Наиболее близким к данному изобретению является универсальный станок для крупного рогатого скота, содержащий расположенную над ним и вдоль его продольной оси балку, ограничители, полудуги и привод с системой автоматического управления [АС №384288 Al, A 01 К 1/00, оп. 30.03.88. Бюл. №12].

Основным недостатком данного устройства является достаточно сложная конструкция станка, не обеспечивающая удобное взаиморасположение теленка с коровой кормилицей и надежную фиксацию последней.

Задача: повышение эффективности работы станка при обслуживании телят коровами-кормилицами за счет повышения стрессоустойчивости, исключения травмирования телят и обслуживающего персонала.

Применение универсального станка полностью исключает травмирование телят, обслуживающего персонала и обеспечивает удобное взаиморасположение теленка и коровы-кормилицы.

Универсальный станок для крупного рогатого скота, содержащий вертикальные стойки, балки и ограничитель, а также станок снабжен установленными с обеих его сторон двумя платформами с возможностью их перемещения по высоте и изменения угла наклона в продольном и поперечном направлениях и термо-, вибромассажным устройством с возможностью его перемещения, ограничитель выполнен в виде скобы с возможностью перемещения вдоль балок и вращения вокруг оси, имеющегося подвижного фиксатора, причем на скобу для фиксации задних конечностей животного установлены захваты с возможностью их перемещения вдоль нее, при этом захваты снабжены фиксаторами.

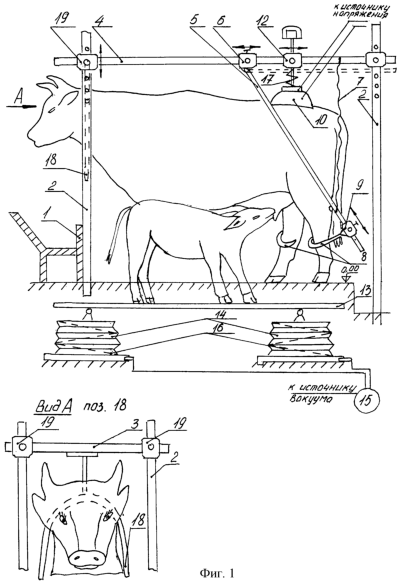

На фиг. 1 изображен универсальный станок для крупного рогатого скота – общий вид сбоку.

На фиг. 2 изображен универсальный станок для крупного рогатого скота – вид сверху.

Универсальный станок для крупного рогатого скота (для фиксации коровы кормилицы) включает в себя кормушку 1; вертикальные стойки 2, перемычку 3 и горизонтальные балки 4, перемещающиеся по вертикальным стойкам 2. Ограничитель 5, предназначенный для ограничения подвижности животного вперед-назад, выполнен в виде скобы с возможностью перемещения вдоль балок 4 и вращения вокруг оси подвижного соединения 6. Гибкий элемент 7 фиксирует установленный угол наклона ограничителя 5 в требуемом положении.

Универсальный станок для крупного рогатого скота имеет захваты 8 с возможностью перемещения их вдоль скобы 5 и поворота относительно оси симметрии последней. Захваты 8 для фиксации задних ног коровы кормилицы снабжены фиксаторами 9. Ограничитель 18, выполненный в виде дуги, предназначен для дополнительного ограничения подвижности коровы кормилицы.

Универсальный станок для крупного рогатого скота содержит термо-, вибромассажное устройство 10 с возможностью перемещения вдоль горизонтальной балки 4, в продольном и по направляющим 11, в поперечном направлениях. Термо-, вибромассажное устройство 10 закреплено фиксаторами на горизонтальных балках 4 и имеет пружину 17 для обеспечения контакта с телом животного в крестцовой надпочечной области биологически активных точек. Использование термо-, вибромассажного устройства позволяет повысить стрессоустойчивость коровы кормилицы при кормлении незнакомого теленка и улучшить ее общее физиологическое состояние.

Для оптимального расположения телят с выменем коровы кормилицы с обеих сторон, универсальный станок снабжен двумя платформами 13, с возможностью перемещения по высоте и изменением угла наклона платформ 13 в продольном и поперечном направлениях последних. Перемещение и изменение угла наклона платформ 13 в желаемом положении осуществляется полыми элементами 14 с гофрированными стенками, путем заполнения полых элементов 14 воздухом/вакуумом через золотниковый кран – распределитель 15. Для возврата платформ 13 в исходное положение в полые элементы 14 установлены возвратные (рабочие) пружины 16.

Универсальный станок для крупного рогатого скота (коровы кормилицы при подсосном содержании телят) работает следующим образом.

В исходном состоянии термо-, вибромассажное устройство 10 поднято вверх и зафиксировано оператором, скоба 5 поднимается им до горизонтального положения и фиксируется гибким элементом 7. Запустив корову-кормилицу в универсальный станок для крупного рогатого скота, оператор опускает скобу 5 до упора с ногой коровы и осуществляет фиксацию последней в станке с помощью фиксатора 6. Захватами 8 относительно скобы 5 оператор ограничивает подвижность задних конечностей коровы и фиксирует первые на скобе 5. После расфиксации фиксатора 12 термо-, вибромассажное устройство под действием пружины 17 входит в соприкосновение с крестцовым отделом позвоночника коровы и автоматически подключается к источнику питания. Посредством перемещения перемычки 3 вверх-вниз фиксируем положение головы коровы кормилицы в зоне кормушки 1 с помощью фиксатора 19. Оператор подпускает телят к корове кормилице и с помощью золотникового крана-распределителя 15 создает оптимальное взаиморасположение телят с коровой кормилицей посредством изменения положения платформ 13 относительно плоскости, отмеченной уровнем 0,00. Перемещение платформ 13 вверх-вниз производится при помощи полых элементов 14 под действием воздуха/вакуума и возвратных (рабочих) пружин 16.

Конструктивное исполнение универсального станка для крупного рогатого скота позволяет регулировать положение телят относительно вымени коровы кормилицы, изменять положение ограничителей, фиксировать задние конечности коровы кормилицы. В совокупности все это обеспечивает возможность индивидуальной подгонки станка по каждому конкретному животному с учетом его размеров и экстерьерных особенностей.

Формула изобретения

Универсальный станок для крупного рогатого скота, содержащий вертикальные стойки, балки и ограничитель, отличающийся тем, что станок снабжен установленными с обеих его сторон двумя платформами с возможностью их перемещения по высоте и изменения угла наклона в продольном и поперечном направлениях и термо-, вибромассажным устройством с возможностью его перемещения, ограничитель выполнен в виде скобы с возможностью перемещения вдоль балок и вращения вокруг оси, имеющегося подвижного фиксатора, причем на скобе для фиксации задних конечностей животного установлены захваты с возможностью их перемещения вдоль нее, при этом захваты снабжены фиксаторами.

РИСУНКИ

MM4A Досрочное прекращение действия патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе

Дата прекращения действия патента: 18.07.2004

Извещение опубликовано: 20.09.2006 БИ: 26/2006
