Патент на изобретение №2242077
|
||||||||||||||||||||||||||
(54) ПОЛЮСОПЕРЕКЛЮЧАЕМАЯ ОБМОТКА
(57) Реферат:
Изобретение относится к области электротехники и направлено на создание двухскоростных асинхронных электродвигателей, например, для привода крупных вентиляторов. Сущность изобретения состоит в следующем. Полюсопереключаемая обмотка состоит из 48 катушечных групп с периодом чередования чисел катушек в группах 1,1,2,2,1,1,2,2… из двух половин в каждой из трех фазных обмоток с встречным включением катушечных групп в половинах фазных обмоток и с согласным включением половин фазных обмоток между собой, при этом в первую половину фазной обмотки входят катушечные группы с номерами 8i–7, 8i–4, 8i–1, 8i+2, 8i+17, 8i+20, 8i+23, 8i+26, во вторую половину фазной обмотки входят катушечные группы с номерами 8i+29, 8i+32, 8i+45, 8i+38, 8i+ 5, 8i+8, 8i+11, 8i+14, выводы взяты от начал 8i–7, 8i+26, концы 8i+14 катушечных групп объединены в нулевую точку, где i=1, 2, 3. Технический результат – расширение функциональных возможностей полюсопереключаемой обмотки путем обеспечения переключения полюсов в отношении 20/16 при увеличенном числе пазов на статоре электродвигателя. 2 ил.
Изобретение относится к электротехнике и может быть использовано для создания многоскоростных асинхронных электродвигателей. Известна полюсопереключаемая обмотка, состоящая из катушечных групп с периодом чередования чисел катушек в группах 1,1,2,2,1,1,2,2… из двух половин в каждой из трех фазных обмоток с встречным включением катушечных групп в половинах фазных обмоток и с согласным включением половин фазных обмоток, при этом в первую половину входят катушечные группы с номерами 8i-7, 8i-4, 8i-1, 8i+2, во вторую половину входят катушечные группы с номерами 8i+5, 8i+8, 8i+11, 8i+14, выводы взяты от начал 8i-7 и 8i+2 катушечных групп, концы 8i + 14 катушечных групп объединены в нулевую точку, где i=1, 2, 3 и из числа большего 36 вычитается число 36 /1, 2, 3/. Недостаток известной обмотки в том, что она не позволяет осуществить переключение полюсов в отношении 20/16. Предлагаемым изобретением решается задача расширения функциональных возможностей обмотки при увеличенном числе пазов на статоре. Решение указанной задачи достигается тем, что в полюсопереключаемой обмотке с периодом чередования чисел катушек в группах 1,1,2,2,1,1,2,2… из двух половин в каждой из трех фазных обмоток с встречным включением катушечных групп в половинах фазных обмоток и с согласным включением половин фазных обмоток, в первую половину фазной обмотки входят катушечные группы с номерами 8i-7, 8i-4, 8i-1, 8i+2, 8i+17, 8i+20, 8i+23, 8i+26, во вторую половину входят катушечные группы с номерами 8i+29, 8i+32, 8i+45, 8i+38, 8i+5, 8i+8, 8i+11, 8i+14, выводы взяты от начал 8i-7, 8i+26, концы 8i+14 катушечных групп объединены в нулевую точку, где i=1, 2, 3. На фиг.1 приведена схема обмотки; На фиг.2 – форма магнитодвижущей силы обмотки. Согласно фиг.1 обмотка состоит из катушечных групп с периодом чередования чисел катушек в группах 1,1,2,2,1,1,2,2… из двух половин в каждой из трех фазных обмоток с встречным включением катушечных групп в половинах фазных обмоток и с согласным включением половин фазных обмоток между собой, при этом в первую половину фазной обмотки входят катушечные группы с номерами 8i-7, 8i-4, 8i-1, 8i+2, 8i+17, 8i+20, 8i+23, 8i+26, во вторую половину фазной обмотки входят катушечные группы с номерами 8i+29, 8i+32, 8i+45, 8i+38, 8i+5, 8i+8, 8i+11, 8i+14, выводы взяты от начал 8i-7, 8i+26, концы 8i+14 катушечных групп объединены в нулевую точку, где i=1, 2, 3. Например, в первую фазную обмотку (i=1) входят 1, 4, 7, 10, 25, 28, 31 и 34 катушечные группы. Согласно фиг.2 магнитодвижущая сила обмотки (стороны катушек фазы А обозначены квадратом, фазы В – треугольником и фазы С – кругом) указывает на явно выраженные 20 и 16 полюсов. Обмоточный коэффициент обмотки kоб16=0,933 обеспечивают высокую степень использования габарита асинхронной машины при меньшем числе полюсов. Источники информации: 1. Авторское свидетельство СССР №547922, Н 02 К 3/28, 1976 г. 2. Авторское свидетельство СССР №756547, Н 02 К 3/28, 1980 г. 3. Авторское свидетельство СССР №997191, Н 02 К 17/14,3/28, 1982 г.
Формула изобретения
Полюсопереключаемая обмотка с периодом чередования чисел катушек в группах 1,1,2,2,1,1,2,2… из двух половин в каждой из трех фазных обмоток с встречным включением катушечных групп в половинах фазных обмоток и с согласным включением половин фазных обмоток между собой с номерами катушечных групп в первой половине 8i–7, 8i–4, 8i–1, 8i+2 и с номерами катушечных групп во второй половине 8i+5, 8i+8, 8i+11, 8i+14 с выводами от начал 8i–7 катушечных групп, с объединенными в нулевую точку концами 8i+14 катушечных групп, отличающаяся тем, что в первую половину фазной обмотки включены катушечные группы с номерами 8i+17, 8i+20, 8i+23, 8i+26, во вторую половину фазной обмотки включены катушечные группы с номерами 8i+29, 8i+32, 8i+45, 8i+38, выводы взяты от начал 8i+26 катушечных групп, где i=1, 2, 3.

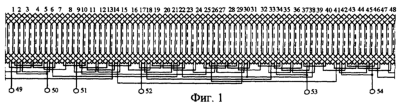

РИСУНКИ
MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе
Дата прекращения действия патента: 08.07.2005
Извещение опубликовано: 27.04.2007 БИ: 12/2007
|
||||||||||||||||||||||||||
