Патент на изобретение №2241910

(54) ЛОКАЛЬНОЕ ПРИТОЧНОЕ УСТРОЙСТВО

(57) Реферат:

Изобретение предназначено для применения в системах вентиляции и кондиционирования воздуха жилых, административных и общественных зданий. Устройство содержит встроенный в стену воздуховод, имеющий снаружи узел ветровой защиты и свободный конец в помещении, имеющий дополнительный отвод под углом 90° для присоединения устройств и агрегатов обработки воздуха. Внутри воздуховода размещена съемная кассета с прорезями и фильтрами воздуха, управляемая ручкой с фиксатором-указателем. Локальное приточное устройство (ЛПУ) обеспечивает возможность плавной регулировки объема подаваемого в помещение наружного и подмешивания рециркуляционного внутреннего воздуха. Съемная кассета легко извлекается из устройства для чистки фильтров и технического обслуживания ЛПУ. 5 ил.

Изобретение предназначено для применения в системах вентиляции и кондиционирования воздуха жилых, административных и общественных зданий.

Известна конструкция локального приточного устройства (1), включающего воздуховод, встроенный в стену, снаружи закрытый ветровой защитой, а свободным концом выходящий в помещение.

Недостатком известной конструкции является невозможность регулирования потока свежего воздуха, поступающего непосредственно в обитаемую зону, что создает определенный дискомфорт.

Задачей изобретения является устранение недостатков известной конструкции и значительного расширения возможностей приточного устройства в системах вентиляции и кондиционирования воздуха: обеспечить возможность плавной регулировки объема подачи наружного и подмешивания рециркуляционного внутреннего воздуха, подаваемого в помещение.

Технический результат достигается изобретением локального приточного устройства (ЛПУ) наружного воздуха, содержащего встроенный в стену воздуховод, имеющий снаружи узел ветровой защиты и свободный конец в помещении, отличающийся тем, что внутри помещения воздуховод имеет дополнительный отвод под углом 90° для присоединения устройств и агрегатов обработки воздуха, а внутри воздуховода размещена съемная кассета с прорезями и фильтрами воздуха, управляемая ручкой с фиксатором-указателем, позволяющая плавно регулировать соотношение, поступающей внутрь помещения, смеси наружного и рециркуляционного воздуха.

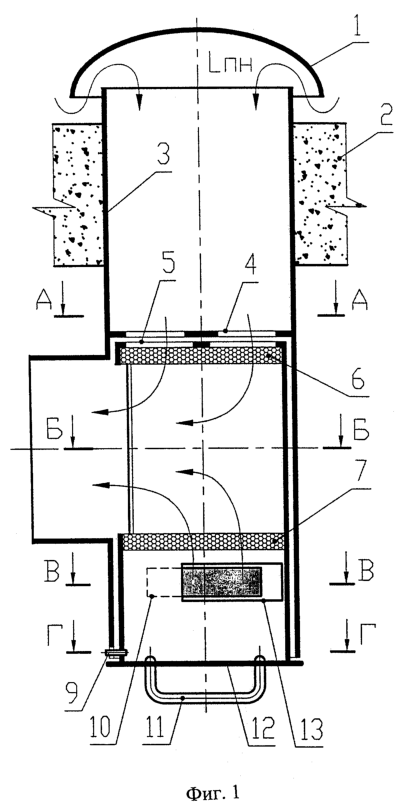

На фиг.1 представлено локальное приточное устройство (ЛПУ),

на фиг.2 – разрез фиг.1 по оси А-А,

на фиг.3 – разрез фиг.1 по оси Б-Б,

на фиг.4 – разрез фиг.1 по оси В-В,

на фиг.5 – разрез фиг.1 по оси Г-Г.

Устройство состоит из корпуса 3 цилиндрической формы с отводом того же диаметра под углом 90° и перегородкой с сегментарными вырезами 10, встроенного одним концом в стену наружного ограждения 2, который закрыт ветровой защитой 1 от попадания в корпус (воздуховод) дождя, ветра и других посторонних предметов, обеспечивая при этом свободный проход наружного воздуха. Второй конец корпуса 3 с отводом находится внутри помещения и в нем размещается свободно перемещаемая кассета 12 с фильтром наружного воздуха 6 и фильтром рециркуляционного воздуха 7, сегментарными вырезами 5 с одного торца кассеты 12, продольным вырезом 8 в середине кассеты и поперечными вырезами 13 на другом конце кассеты с торцевым фиксатором 9 и ручкой 11 для вращения кассеты при регулировании потоков воздуха и извлечения кассеты для технического обслуживания (в том числе для чистки или замены воздушных фильтров).

Локальное приточное устройство (ЛПУ) работает следующим образом: в летнее время ручка кассеты 11 устанавливается в крайнее правое положение, при этом сегментные прорези на диафрагме корпуса 4 полностью совпадают с ответными сегментными прорезями диафрагмы кассеты 5 и поток наружного свежего воздуха L_пн, будет поступать через отверстия в ветровой защите 1, воздуховод корпуса 3 по оси Б-Б в обслуживаемое помещение. При этом поперечные прорези 10 на корпусе 3 и кассете 13 не совпадают, и поток рециркуляционного воздуха из помещения L_вн будет перекрыт, т.е. в теплое время года поток смеси L_c полностью будет состоять из свежего наружного воздуха. В холодное время года приток наружного воздуха L_пн с низкой температурой можно плавно уменьшать, одновременно открывая приток теплого рециркуляционного внутреннего воздуха, поворачивая ручку кассеты 11 влево, что позволит значительно повысить температуру смеси приточного воздуха L_c. В крайнем левом положении ручки 11, приток наружного воздуха через устройство будет перекрыт полностью.

К свободному отводу, находящемуся на оси Б-Б могут быть подсоединены устройства и агрегаты дальнейшей обработки воздуха и комфортной подачи в обитаемую зону помещения (например, эжекционный кондиционер, приточный вентилятор, рекуператор, калорифер, охладитель, увлажнитель воздуха, ультрафиолетовый излучатель, ионизатор воздуха, электростатический пылеуловитель и т.д.).

Литература

1. РСТ WO 91/08425 А1, F 24 F 7/06, 13.06.1991.

Формула изобретения

Локальное приточное устройство (ЛПУ) наружного воздуха, содержащее встроенный в стену воздуховод, имеющий снаружи узел ветровой защиты и свободный конец в помещении, отличающееся тем, что внутри помещения воздуховод имеет дополнительный отвод под углом 90° для присоединения устройств и агрегатов обработки воздуха, а внутри воздуховода размещена съемная кассета с прорезями и фильтрами воздуха, управляемая ручкой с фиксатором-указателем, позволяющая плавно регулировать соотношение поступающей внутрь помещения смеси наружного и рециркуляционного воздуха.
