Патент на изобретение №2241892

Published by on




РОССИЙСКАЯ ФЕДЕРАЦИЯ



ФЕДЕРАЛЬНАЯ СЛУЖБА
ПО ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ,
ПАТЕНТАМ И ТОВАРНЫМ ЗНАКАМ
(19) RU (11) 2241892 (13) C1
(51) МПК 7
F16L47/08
(12) ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ПАТЕНТУ

Статус: по данным на 07.02.2011 – прекратил действие

(21), (22) Заявка: 2003106532/06, 07.03.2003

(24) Дата начала отсчета срока действия патента:

07.03.2003

(45) Опубликовано: 10.12.2004

(56) Список документов, цитированных в отчете о
поиске:
Производство труб АРМПЛАСТ, проектирование, строительство, сервисное обслуживание объектов трубопроводного транспорта. Проспект. ЗАО “АМК-ВИГАС”, 2002, 628685, Ханты-Мансийский автономный округ, г.Мегион, Северо-западная промзона. ЦЫПЛАКОВ О.Г. Конструирование изделий из композиционно-волокнистых материалов. – Л.: Машиностроение, Л.О., 1984, с.137, рис. 4.16.(7). RU 2116549 С1, 27.07.1998. SU 1399569 A1, 30.05.1988. DE 19611883 А1, 02.10.1997. US 3441293 А, 29.04.1969.

Адрес для переписки:

614000, г.Пермь, Комсомольский пр-т, 71, кв.51, О.В. Шаклеину

(72) Автор(ы):

Шаклеин О.В. (RU)

(73) Патентообладатель(и):

Шаклеин Олег Витальевич (RU)

(54) ТРУБОПРОВОД

(57) Реферат:

Изобретение относится к трубопроводному транспорту и используется при изготовлении труб из композиционных материалов. Трубопровод содержит трубы с раструбными соединениями. Трубы выполнены многослойными и содержат стеклопластиковые слои и расположенный между ними герметизирующий слой. Раструбное соединение труб выполнено с уплотняющим кольцом между стыкуемыми трубами. Охватываемая труба раструбного соединения выполнена с герметизирующим слоем в виде раструба и с опорным кольцом между ним и внутренним стеклопластиковым слоем, а уплотняющее кольцо установлено между герметизирующими слоями стыкуемых труб. Повышает надежность трубопровода за счет улучшенной герметизации соединения. 1 ил.

Изобретение относится к области труб.

Известен трубопровод, содержащий трубы из композиционно-волокнистого материала и раструбное соединение труб с клеевым их скреплением (О.Г.Цыплаков. Конструирование изделий из композиционно-волокнистых материалов. – Л.: Машиностроение, Ленинградское отделение, 1984, с.137, рис. 4.16.(7)).

Недостаток такого трубопровода заключается в малой надежности, что объясняется потерей герметизирующей способности при увеличении диаметра трубопровода и рабочего давления в нем.

Известен другой трубопровод, содержащий трубы из стеклопластиковых и расположенного между ними герметизирующего слоев и раструбное соединение труб с уплотняющим кольцом между ними (см. прилагаемый проспект “Трубная продукция “Армпласт” ЗАО “АМК-ВИГАС”, 628685 Ханты-Мансийский автономный округ, г. Мегион, Северо-западная промзона).

Этот трубопровод по совокупности признаков и достигаемому результату наиболее близок к заявляемому и принят за прототип.

Его стеклопластиковые слои не несут функций герметизирующих, являясь только силовыми, а внутренний из них во избежание “кессонного эффекта” заведомо выполнен пористым.

Надежность этого трубопровода, благодаря герметизирующему слою и силовому шпоночному соединению труб, значительно повышена, и он может использоваться при больших диаметрах и рабочих давлениях.

Однако достигнутый в этом трубопроводе положительный результат остается недостаточным, так как герметизация в раструбном соединении выполнена уплотняющим кольцом между герметизирующим слоем охватываемой трубы и пористым внутренним слоем охватывающей трубы.

Задачей изобретения является повышение надежности.

Для решения этой задачи усовершенствуется трубопровод, содержащий трубы из стеклопластиковых и расположенных между ними герметизирующих слоев и раструбное соединение труб с уплотняющим кольцом между ними.

Усовершенствование состоит в том, что охватываемая труба раструбного соединения выполнена с герметизирующим слоем в виде раструба и с опорным кольцом между ним и внутренним стеклопластиковым слоем, а уплотняющее кольцо установлено между герметизирующими слоями труб.

Выполнение охватываемой трубы раструбного соединения с герметизирующим слоем в виде раструба и с опорным кольцом между ним и внутренним стеклопластиковым слоем позволяет приблизить герметизирующий слой охватываемой трубы к герметизирующему слою охватывающей трубы с возможностью расположения между ними уплотняющего кольца.

Установка уплотняющего кольца между герметизирующими слоями труб позволяет исключить из цепи уплотнения труб слой из пористого материала, за счет чего повысить герметизирующую способность и надежность трубопровода.

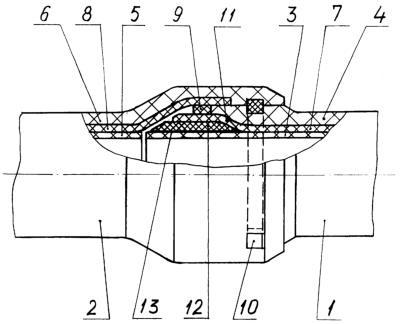

Ниже, со ссылкой на прилагаемый чертеж, дается описание предлагаемого трубопровода.

Трубопровод содержит трубы 1 и 2 из стеклопластиковых слоев 3, 4 и 5, 6 и расположенных между ними герметизирующих полимерных слоев 7 и 8, раструбное соединение труб 1 и 2 с уплотняющим кольцом 9 и шпонкой 10 между ними.

Охватываемая труба 1 раструбного соединения выполнена с герметизирующим слоем 7 в виде раструба 11 и с опорным кольцом 12 между ним и внутренним стеклопластиковым слоем 3 (что позволило сблизить герметизирующие слои труб), а уплотняющее кольцо 9 установлено между герметизирующими слоями 7 и 8 труб (что позволило устранить слой пористого материала между ними).

Опорное кольцо 12 закреплено на внутреннем слое 3 посредством клея 13.

Трубопровод (благодаря повышению герметизирующей способности раструбного соединения труб) имеет повышенную надежность.

Формула изобретения

Трубопровод, содержащий трубы из стеклопластиковых и расположенных между ними герметизирующих слоев и раструбное соединение труб с уплотняющим кольцом между ними, отличающийся тем, что охватываемая труба раструбного соединения выполнена с герметизирующим слоем в виде раструба и с опорным кольцом между ним и внутренним стеклопластиковым слоем, а уплотняющее кольцо установлено между герметизирующими слоями труб.

РИСУНКИ


MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе

Дата прекращения действия патента: 08.03.2007

Извещение опубликовано: 20.02.2008 БИ: 05/2008
