(21), (22) Заявка: 2003106533/06, 07.03.2003
(24) Дата начала отсчета срока действия патента:
07.03.2003
(45) Опубликовано: 10.12.2004
(56) Список документов, цитированных в отчете о поиске:
ЦЫПЛАКОВ О.Г. Конструирование изделий из композиционно-волокнистых материалов. – Л.: Машиностроение, Л.О., 1984, с.137, рис. 4.16.(7). SU 1073456 A, 15.02.1984. SU 976204 А, 23.11.1982. SU 330970 A, 24.04.1972.
Адрес для переписки:
614000, г.Пермь, Комсомольский пр-т, 71, кв.51, О.В. Шаклеину
|
(72) Автор(ы):
Шаклеин О.В. (RU)
(73) Патентообладатель(и):
Шаклеин Олег Витальевич (RU)
|
(54) ТРУБОПРОВОД
(57) Реферат:
Изобретение относится к трубопроводному транспорту и используется при изготовлении армированных пластмассовых труб. Трубопровод содержит многослойные трубы с устройствами соединения их слоев. Устройство соединения полимерных слоев труб выполнено в виде байонетного замка и клеевого скрепления их друг с другом. Повышает надежность трубопровода за счет улучшенной герметизации соединения. 1 ил.

Изобретение относится к области труб из пластических масс, выполненных с армированием.
Известен трубопровод, содержащий трубы из композиционно-волокнистого материала, соединенные посредством муфт и клеевого состава – см. О.Г.Цыплаков “Конструирование изделий из композиционно-волокнистых материалов”, Ленинград “Машиностроение”, Ленинградское отделение, 1984 г, с.37, фиг.4.16 (6).
Недостаток такого трубопровода состоит в малой герметизирующей способности и малом сроке службы из-за нарушения герметизации.
Известен другой трубопровод, содержащий трубы и устройства соединения их пластмассовых (полимерных) и армирующих слоев – заявка Японии №60-46310 МКИ F 16 L 47/02 на “Способ соединения пластмассовых комбинированных труб”.
По совокупности признаков и достигаемому результату этот трубопровод наиболее близок к заявляемому и принят за прототип.
Этот трубопровод выполнен из труб с замоноличенными пластмассовыми слоями.
Герметизирующая способность и срок службы этого трубопровода благодаря внутреннему полимерному слою значительно повышены.
Однако достигнутый в этом трубопроводе положительный результат недостаточен, так как возникающие при сварке торцов полимерных труб напряжения ведут при эксплуатации трубопровода к преимущественному его разрушению по зонам сварки, особенно при минусовых температурах.
Задачей изобретения является повышение долговечности и надежности трубопровода.
Для решения этой задачи усовершенствуется трубопровод, содержащий трубы и устройства соединения их полимерных и армирующих слоев.
Усовершенствование состоит в том, что устройство соединения полимерных слоев труб выполнено в виде байонетного замка и клеевого скрепления их друг с другом.
Выполнение устройства полимерных слоев труб в виде байонетного замка и клеевого скрепления их друг с другом позволяет обеспечить герметичное соединение полимерных слоев труб без создания в них температурных напряжений, за счет чего повысить долговечность и надежность трубопровода.

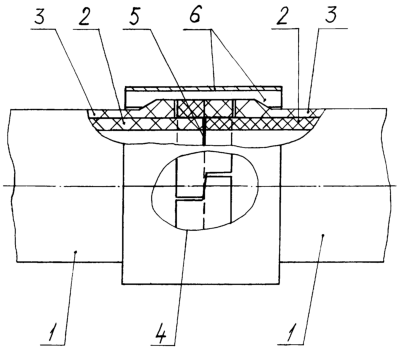

Ниже, со ссылкой на прилагаемый чертеж, дается описание предлагаемого трубопровода.
Трубопровод содержит трубы 1 и устройства соединения их полимерных 2 армирующих 3 слоев.
Устройство соединения полимерных слоев 2 труб 1 выполнено в виде байонетного замка 4 и клеевого скрепления 5 их друг с другом (что позволяет исключить температурные напряжения при выполнении герметичного соединения полимерных слоев труб).
Устройство соединения 6 армирующих стеклопластиковых слоев 3 выполнено в одном из известных исполнений.
Трубопровод по изобретению (благодаря исключению температурных напряжений в соединении полимерных слоев труб) имеет повышенные надежность и долговечность; кроме того, при этом обеспечивается упрощение технологии и ускорение процесса сборки.
Формула изобретения
Трубопровод, содержащий трубы и устройства соединения их полимерных и армирующих слоев, отличающийся тем, что устройство соединения полимерных слоев труб выполнено в виде байонетного замка и клеевого скрепления их друг с другом.
РИСУНКИ
MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе
Дата прекращения действия патента: 08.03.2007
Извещение опубликовано: 20.02.2008 БИ: 05/2008
|
