Патент на изобретение №2241859

(54) УСТРОЙСТВО ПОВОРОТА ВЕНТИЛЯТОРА

(57) Реферат:

Устройство поворота вентилятора относится к области машиностроения. Сущность предлагаемого устройства заключается в том, что для упрощения конструкции на валу вентилятора рядом с крыльчаткой со стороны забора воздуха установлена штанга с заслонкой и противовесом. Причем на заслонке имеются щели и козырьки, угол наклона которых для изменения периода поворота вентилятора регулируется. 3 ил.

Изобретение относится к области машиностроения и может быть использовано в устройствах и приспособлениях для равномерного, цикличного обдува поверхностей любой газообразной средой.

Известны устройства поворота для принудительного обдува поверхностей с изменением направления воздушного потока путем поворота воздуховода (см., например, Руководство по эксплуатации. Пылесос электрический бытовой. Тип ПНВ–600 “Циклон-М”, соответствует ГОСТ 10280-83, ТУ 27-56-743-78). Недостатком этого устройства является громоздкость и ненадежность в эксплуатации.

Наиболее близким к изобретению по технической сущности и достигаемому результату является устройство поворота для обдува поверхностей с изменением направления воздушного потока путем поворота вентилятора специальным механизмом (см., например, Руководство по эксплуатации. Вентилятор электрический бытовой. ВНС 30 УХЛ 4,2, модель ВЭ – 6Р. ТУ 16-589047-81). Недостатком данного устройства является сложность в изготовлении и эксплуатации.

Целью изобретения является упрощение конструкции устройства поворота вентилятора.

Поставленная цель достигается тем, что на валу вентилятора рядом с крыльчаткой со стороны забора воздуха на штанге с противовесом установлена заслонка со щелями и козырьками, угол наклона которых для изменения периода поворота вентилятора регулируется.

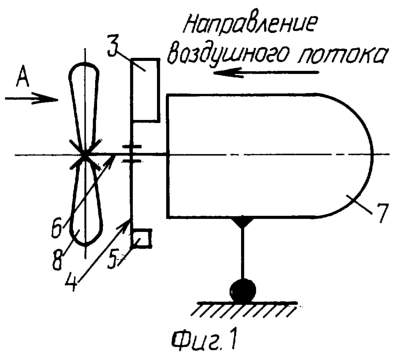

На фиг.1 изображен вентилятор с устройством поворота.

На фиг.2 – вид А на фиг.1.

На фиг.3 – сечение Б-Б на фиг.2.

Устройство поворота вентилятора состоит из заслонки 1 с щелями 2 и отгибными (поворотными) козырьками 3, наклонно расположенными к плоскости заслонки 1. Заслонка 1 закреплена на штанге 4 с противовесом 5. Штанга 4 установлена свободно на валу 6 электродвигателя 7 рядом с крыльчаткой 8 со стороны забора воздуха.

Устройство работает следующим образом. При вращении вала 6 крыльчатка 8 захватывает воздух, причем там, где поток отбираемого воздуха перекрыт заслонкой 1, образуется некоторый вакуум, поэтому в сторону заслонки 1 поворачивается крыльчатка 8 с валом 6. Новая порция воздуха в зону размещения между заслонкой 1 и крыльчаткой 8 поступает также через щели 2 заслонки 1, а встречая на пути козырьки 3, наклоненные к плоскости заслонки 1 поворачивает ее вокруг вала 6. Постепенное поворачиваясь вокруг вала 6, заслонка 8 увлекает последнюю с валом 6 в сторону своего поворота. Вентилятор поворачивается. Изменяя угол наклона козырьков 3 к плоскости заслонки 1 изменяется период поворота вентилятора.

Источники информации.

1. Руководство по эксплуатации. Пылесос электрический бытовой “Циклон-М”. Тип ПНВ – 600.

2. Руководство по эксплуатации. Вентилятор электрический бытовой ВНС 30 УХЛ 4, 2, модель ВЭ – 6Р.

Формула изобретения

Устройство поворота вентилятора, содержащее двигатель с валом и механизм поворота, состоящий из заслонки с щелями и поворотными (отгибными) козырьками, наклонно расположенными к плоскости заслонки с регулируемым углом наклона, причем заслонка закреплена на штанге с противовесом, а сама штанга установлена свободно на валу электродвигателя рядом с крыльчаткой со стороны забора воздуха.

РИСУНКИ
