Патент на изобретение №2241845
|
||||||||||||||||||||||||||
(54) ТВЕРДОТОПЛИВНЫЙ ГАЗОГЕНЕРАТОР
(57) Реферат:
Твердотопливный газогенератор содержит корпус с зарядом, крышку и многосопловой блок, включающий конфузоры и тангенциально расположенные диффузоры сопловых отверстий. Многосопловой блок выполнен непосредственно в корпусе или в крышке газогенератора. В крышке газогенератора по осям конфузоров при повороте потока продуктов сгорания в диффузор выполнены заглубления. Объем заглублений выполнен из расчета объемной доли конденсированной фазы в продуктах сгорания, приходящейся на сопловое отверстие. Изобретение позволит улучшить баллистические характеристики газогенератора и уменьшить содержание конденсированной фазы в продуктах сгорания топлива, взаимодействующих с лопатками турбины. 3 ил.
Изобретение относится к области ракетной техники и может быть использовано при проектировании, отработке и изготовлении твердотопливных газогенераторов (ГТ), в частности для запуска воздушно-реактивных двигателей (ВРД), в том числе и прямоточных ВРД (ПВРД). Аналогами патентуемого технического решения являются: пат. RU 2079689, RU 2071008, RU 2059963, RU 2178093, US 3066485, US 3491539. Среди них наиболее близкой по конструкции, к патентуемой, является конструкция твердотопливного ракетного двигателя для управляемого снаряда по патенту RU 2079689, принятая авторами за прототип. Однако, предусмотренные в прототипе конструктивные мероприятия позволяют обеспечить только “грубую” очистку продуктов сгорания топлива, т.к. скорости газовых потоков в предсопловом объеме весьма малы и, как правило, не превышают нескольких м/с. Поэтому, часть к-фазы осаживается на крышке (в пазухах) двигателя, а значительная часть разворачивается вместе с газовым потоком и покидает камеру сгорания через сопло. Кроме того, накопление к-фазы (шлаков) в предсопловом объеме носит неустойчивый, неравномерный характер. В процессе аэродинамического управления ракетой (перекладке рулей) происходит “встряхивание” ракеты, сопровождающееся повышенными вибрациями корпуса двигателя, и часть отложившейся к-фазы срывается с поверхности предсоплового объема и выбрасывается наружу, создавая дымовой хлопок. Использование такой конструкции в ГГ для запуска ВРД (ПВРД) недопустимо, т.к. в силу своих недостатков (попадания существенного количества к-фазы на лопасти турбинного колеса) значительно снижает его эксплуатационную надежность, а пролет крупных частиц к-фазы через критические сечения сопел диаметром 2…3 мм приводит к нестабильности внутрибаллистических характеристик ГГ. Для ГГ запуска ВРД (ПВРД) предлагается схема с расположением пускового ГГ внутри турбинного колеса, лопатки которого закреплены на периферии обода. Для выпуска рабочего газа на лопатки турбины расходный блок ГГ выполняется многосопловым (фиг.1), а диффузоры (4) сопел выполняются тангенциально к цилиндрической крышке (2) корпуса (1) ГГ. Конфузоры (5) сопел выполняются соответственно в теле крышки вдоль оси корпуса ГГ, но под углом к диффузорам, т.е. в соплоблоке осуществляется разворот газового потока продуктов сгорания заряда (3). Однако и такая конструкция (фиг.1) имеет существенные недостатки. В процессе работы ГГ, в связи с поворотом газового потока, происходит накопление шлаков (6) в оконечности конфузоров (чему способствуют, как правило, малые диаметры критических сечений (dкр) сопел – 2…3 мм), что приводит к изменению Технической задачей изобретения является улучшение баллистических характеристик ГГ, уменьшение содержания конденсированной фазы (к-фазы) в продуктах сгорания топлива, взаимодействующих с лопатками турбины. Технический результат (фиг.1) заключается в выполнении твердотопливного газогенератора в виде корпуса (1) с зарядом (3), содержащего крышку (2) с многосопловым блоком, включающим конфузоры и тангенциально расположенные диффузоры, выполненные в теле крышки, либо непосредственно в корпусе газогенератора. При этом оси конфузоров (5) сопел (фиг.2) расположены предпочтительно вдоль оси корпуса газогенератора, а диффузоры сопел выполнены под углом к конфузорам и тангенциально к корпусу газогенератора. Для уменьшения содержания конденсированной фазы (шлаков) в продуктах сгорания топлива, истекающих из сопел, по оси конфузоров выполнены заглубления (7). В этом случае к-фаза, поступающая совместно с газовым потоком в конфузор, ускоряется и при повороте потока в диффузор почти полностью сепарируется в заглубления и оседает в них. Выполняя объем заглубленной части конфузора из расчета объемной доли к-фазы, приходящейся на одно сопловое отверстие (образующейся при сгорании твердотопливного заряда в целом), обеспечивают неизменную величину проходного сечения (dкр=const), стабильные внутрибаллистические характеристики (давление, секундный весовой расход) и повышенную чистоту истекающих продуктов сгорания при работе ГГ. В случае отсутствия заглублений, рабочему режиму ГГ (фиг.3) присущ, в отличие от патентуемой (8), нерасчетный вид кривой “давление-время” (9). Отличительными признаками заявляемого технического решения являются: 1. Выполнение заглублений по оси конфузоров в теле крышки ГГ. 2. Выполнение объема заглублений для каждого конфузора не менее объемной доли к-фазы, приходящейся на одно сопловое отверстие. Положительный эффект изобретения – улучшение (стабилизация) баллистических характеристик и уменьшение к-фазы (шлаков) в продуктах сгорания, поступающих на лопатки турбины, что способствует повышению эксплуатационной надежности работы ВРД и аналогичных систем. Сущность изобретения поясняется следующими графическими материалами. Фиг.1. Газогенератор с тангенциальным расположением сопел: 1 – корпус; 2 – крышка; 3 – заряд; 4 – конфузор; 5 – диффузор; 6 -шлаки. Фиг.2. Сопловой блок предложенного ГГ: 4 – конфузор; 5 – диффузор; 6 – шлаки; 7 – заглубления. Фиг.3. Диаграмма “давление-время”: 8 – для патентуемой конструкции; 9 – для прототипа. Конструкция предложенного ГГ включает (фиг.1) корпус (1) и крышку с многосопловым блоком (2). После воспламенения заряда продукты сгорания движутся (фиг.2) в конфузоры сопел; при повороте потока в диффузор твердые частицы сепарируются в заглубления конфузоров, а через диффузоры истекают газы очищенные от к-фазы. Вследствие наличия в конструкции соплового блока заглублений (фиг.2), отсутствующих в прототипе, в процессе работы обеспечивается стабильная расчетная зависимость (фиг.3) “давление-время” (кривая 8) в отличии от прототипа (кривая 9). В части расширения компоновочных возможностей в ракетной системе многосопловой блок может быть размещен непосредственно в корпусе ГГ или ракетного двигателя твердого топлива (РДТТ).
Формула изобретения
Твердотопливный газогенератор, содержащий корпус с зарядом, крышку и многосопловой блок, включающий конфузоры и тангенциально расположенные диффузоры сопловых отверстий, отличающийся тем, что многосопловой блок выполнен либо непосредственно в корпусе, либо в крышке газогенератора, а в крышке газогенератора по осям конфузоров при повороте потока продуктов сгорания в диффузор выполнены заглубления, объем которых выполнен из расчета объемной доли конденсированной фазы в продуктах сгорания, приходящейся на сопловое отверстие.

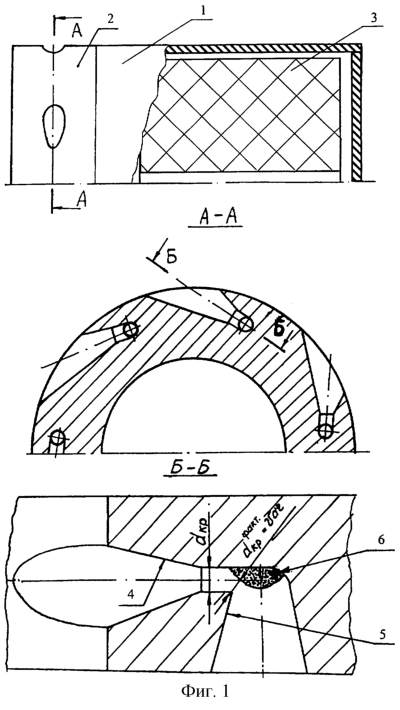

РИСУНКИ
MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе
Дата прекращения действия патента: 24.12.2007
Извещение опубликовано: 27.07.2009 БИ: 21/2009
|
||||||||||||||||||||||||||
суммарной площади критического сечения и нерасчетному процессу в камере ГГ. В течение рабочего процесса начинается размыв шлаков, их случайный ненормированный вынос, что сказывается на стабильности внутрибаллистических характеристик (ВБХ) газогенераторов и эксплуатационной надежности ВРД (ПВРД).
