Патент на изобретение №2241833

Published by on




РОССИЙСКАЯ ФЕДЕРАЦИЯ



ФЕДЕРАЛЬНАЯ СЛУЖБА
ПО ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ,
ПАТЕНТАМ И ТОВАРНЫМ ЗНАКАМ
(19) RU (11) 2241833 (13) C2
(51) МПК 7
F01D1/24
(12) ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ПАТЕНТУ

Статус: по данным на 07.02.2011 – прекратил действие

(21), (22) Заявка: 2002133254/06, 09.12.2002

(24) Дата начала отсчета срока действия патента:

09.12.2002

(45) Опубликовано: 10.12.2004

(56) Список документов, цитированных в отчете о
поиске:
SU 180195 A, 26.04.1966.
RU 2172416 C2, 20.08.2001.
US 3486328 A, 30.12.1969.
US 4376375 A, 15.03.1983.
US 2438357 A, 23.03.1948.
JP 61-39485 B, 04.09.1986.

Адрес для переписки:

195220, Санкт-Петербург, ул. Обручевых, 8, кв.27, А.И.Шабанову

(72) Автор(ы):

Шабанов А.И. (RU)

(73) Патентообладатель(и):

Шабанов Анатолий Иванович (RU)

(54) ПАРОВАЯ ТУРБИНА С ВРАЩАЮЩИМСЯ СОПЛОВЫМ АППАРАТОМ

(57) Реферат:

Паровая турбина с вращающимся сопловым аппаратом состоит из ротора с турбинными лопатками, барабана с установленными внутри него лопатками соплового аппарата и корпуса турбины. На внешней поверхности барабана установлены турбинные лопатки, а на внутренней поверхности корпуса турбины – лопатки соплового аппарата. Изобретение позволяет уменьшить утечки газа и повысить мощность паровой турбины. 1 ил.

Изобретение относится, в основном, к паровым турбинам, применяемым на тепловых электростанциях. По уровню техники изобретение соответствует уровню техники изготовления паровых турбин во всем мире в настоящее время. Аналогом предлагаемой турбины может быть обычная паровая турбина, однако, прототипа изобретения не существует.

Преимуществами изобретения являются: уменьшение количества ступеней расширения пара и, следовательно, уменьшение габаритов турбины и увеличение кпд, т.к. частота вращения ротора турбина относительно соплового аппарата будет 6000 об/мин. Сущностью предлагаемой турбины является вращение соплового аппарата 2 в противоположную сторону по отношению к лопаткам 3 ротора 1. Ротор 1 турбины соединен с электрогенератором 7, а барабан 4 соплового аппарата 2 – с электрогенератором 8.

Для предотвращения бесполезной утечки пара между барабаном 4 и корпусом турбины 5 на внешней стороне барабана 4 устанавливаются турбинные лопатки 9, а на внутренней стороне корпуса 5 турбины устанавливаются лопатки соплового аппарата 6, в результате чего создается дополнительный вращающий момент барабана 4. Величины всех рабочих лопаток турбины подбираются таким образом, чтобы при изменении подачи пара нагрузка на генераторы 7 и 8 изменялась пропорционально их мощностям.

В принципе, вращающий момент барабана 4 можно значительно повысить за счет увеличения длины лопаток 9.

Подобная турбина может быть использована также в качестве главного двигателя морских или речных судов путем подключения, например, ротора к винту для хода вперед, а барабана для заднего хода (заклинивая, соответственно, барабан или ротор). При этом будет использована полная мощность турбины для заднего хода и исключена необходимость установки ступеней лопаток заднего хода, что практикуется на традиционных судовых турбинах.

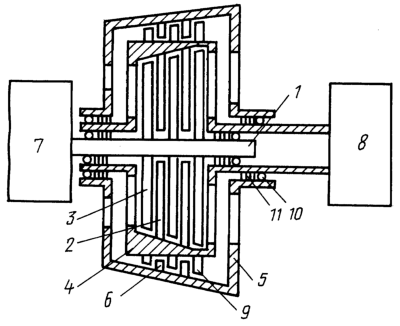

На чертеже изображены:

ротор – 1, сопловой аппарат – 2, лопатки ротора – 3, барабан – 4, корпус турбины – 5, сопловой аппарат – 6, генераторы – 7 и 8, лопатки – 9, подшипники – 10, сальниковые уплотнения – 11.

Источники информации

Щегляев А.В. “Паровые турбины”.

Кириллов И.И. “Паровые турбины”.

Слободенюк Л.И. “Судовые турбины”.

Формула изобретения

Паровая турбина с вращающимся сопловым аппаратом, состоящая из ротора с турбинными лопатками, барабана с установленными внутри него лопатками соплового аппарата и корпуса турбины, отличающаяся тем, что кроме вышеупомянутых лопаток на внешней поверхности барабана устанавливаются турбинные лопатки, а на внутренней поверхности корпуса турбины устанавливаются лопатки соплового аппарата.

РИСУНКИ


MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе

Дата прекращения действия патента: 10.12.2007

Извещение опубликовано: 27.07.2009 БИ: 21/2009
