Патент на изобретение №2241697

(54) СПОСОБ ПОЛУЧЕНИЯ ЦИКЛОГЕКСИЛНИТРАТА

(57) Реферат:

Изобретение относится к области технологии органических соединений, а именно к усовершенствованному способу получения циклогексилнитрата. Описывается способ получения циклогексилнитрата путем обработки циклогексанола азотной кислотой и уксусным ангидридом в присутствии добавки при молярном соотношении реагентов 1:(1-1.5):(1-1.5) соответственно, при этом на обработку берут циклогексанол, содержащий 1-5 мас.% циклогексилнитрата и/или воды и процесс проводят с непрерывной подачей реагентов параллельными потоками. Технический результат – повышение качества целевого продукта, упрощение технологии и создание более безопасного способа производства. 1 табл.

Изобретение относится к области технологии органических соединений, а именно к способам получения нитратов циклических вторичных спиртов, в частности к способу получения циклогексилнитрата (ЦГН), который применяется в качестве присадки (добавки) к моторным топливам, улучшая их воспламеняемость и цетановое число.

Известны способы получения ЦГН, в которых процесс нитрования ЦГ-ола серно-азотными нитрующими смесями ведут в хлорорганических растворителях (хлороформ, ССl₄, дихлорэтан и др.) [Патент] ФРГ №1016701, 1958], однако применение подобного рода растворителей значительно усложняет технологию процесса.

Многих отмеченных выше недостатков лишены способы получения ЦГН нитрованием ЦГ-ола смесью азотной кислоты с уксусным ангидридом, которое проходит в более мягких условиях при положительных температурах.

Так, известен способ получения ЦГН нитрованием ЦГ-ола при 15-26°С предварительно приготовленной смесью азотной кислоты и уксусного ангидрида, взятых в мольном соотношении 1.0:1.5-1.5:1.0. [А.с. СССР №653250, 1974].

Недостатками этого способа являются:

– необходимость предварительного плавления твердого при нормальных условиях реагента (ЦГ-ола), вероятность забивки подающего патрубка;

– необходимость предварительного приготовления взрывоопасной нитросмеси (при смешении эквимолярных количеств безводных HNO₃ и уксусного ангидрида достаточно быстро происходит образование взрывоопасного ацетилнитрата [Орлова Е.Ю. Химия и технология бризантных веществ. Л.: Химия, 1973]);

– периодический режим процесса.

Наиболее близким аналогом предлагаемому способу по существенным признакам является способ, по которому процесс нитрования ведут дозированием раствора ЦГ-ола в уксусном ангидриде с молярным соотношением 1:(0,5-1,0) к смеси уксусного ангидрида и азотной кислоты с молярным соотношением (0,5-1,0):(0,05-0,1) при одновременном дозировании азотной кислоты до конечного мольного соотношения реагентов 1:(1-1,5):(1-1,5). Процесс проводят при 20-25°С, по окончании дозировки реакционную массу выдерживают при перемешивании 5 мин, выливают в ледяную воду, отстаивают и сепарируют нижний слой – целевой продукт, который далее стабилизируют водными и содовой промывками и сушат фильтрованием через слой прокаленного сульфата Mg. Выход циклогексилнитрата 88-98%. [А.с. СССР №1781209, оп. 15.12.92 – прототип].

Недостатками известного способа-прототипа являются:

– образование в дозируемой смеси циклогексилацетата. При технологических перерывах или сбоях, превышающих 1,5-2 ч, возможно близкое к количественному образование циклогексилацетата, который не нитруется и практически полностью переходит в целевой продукт и ухудшает его основное потребительское свойство – способность повышать цетановое число дизельных топлив, причем удалить который из ЦГН стандартными методами невозможно.

– в начальный период синтеза необходимо приготовить в реакторе смесь безводных HNO₃ и уксусного ангидрида, в которой нельзя исключить образование взрывоопасного ацетилнитрата при нарушениях технологического режима;

– по способам дозировки и режиму ведения процесса данный способ является периодическим и не подходит для организации более производительного непрерывного режима.

Задача заключалась в снижении температуры застывания ЦГ-ола, исключении образования циклогексилацетата на стадии дозировки, смягчении условий нитрования ЦГ-ола, повышении производительности процесса за счет его непрерывного проведения.

Задача была решена при осуществлении предлагаемого способа получения циклогексилнитрата путем обработки циклогексанола азотной кислотой и уксусным ангидридом при молярном соотношении 1:(1-1,5):(1-1,5) соответственно, с одновременной и равномерной дозировкой всех реагентов. В исходный циклогексанол добавляют циклогексилнитрат и/или воду в количестве 1-5% от его массы; Процесс проводят при комнатной температуре, непрерывно осуществляя подачу циклогексанола с добавками, уксусного ангидрида, азотной кислоты параллельными потоками. Полученную реакционную массу выдерживают при 20-25°С в течение 5 мин и выливают в охлажденную воду. После отстаивания нижний слой, содержащий ЦГН, сепарируют и стабилизируют 2-3 водными и содовой промывками. Стабилизированный ЦГН сушат фильтрованием через слой прокаленного сульфата магния. Выход ЦГН – 98,5%. Содержание основного вещества (по данным ГЖХ) – 99 мас.%.

Существенными отличительными признаками предлагаемого способа от прототипа являются использование в качестве добавки для исходного циклогексанола воды и/или циклогексилнитрата в количестве 1-5 мас.% и подача всех реагентов (ЦГ-ола, уксусного ангидрида, азотной кислоты) в реактор непрерывно и пропорционально параллельными потоками.

Указанные отличия (циклогексилнитрат – продукт реакции, а вода – разбавитель реакционной смеси) позволяют решить поставленную цель без усложнения стадии выделения целевого продукта, исключить образование нежелательного циклогексилацетата при дозировке и исключить возможность накопления взрывоопасного ацетилнитрата, что позволяет осуществить безопасное ведение процесса в более производительном непрерывном режиме.

Промышленная применимость предложенного способа подтверждается следующими примерами:

Пример 1

В реактор (круглодонная четырехгорлая колба), снабженный мешалкой, термометром, двумя капельными воронками и охлаждающей баней, загружают 120 мл Ас₂O и при перемешивании дозируют 10 мл 99%-ной HNO₃, поддерживая температуру 18-20°С. В полученную смесь дозируют 92 мл предварительно приготовленной смеси циклогексанол + 5 мас.% ЦГН и одновременно и непрерывно 45 мл НNО₃, поддерживая температуру не выше 25°С. Мольное соотношение реагентов ЦГ-ол: уксусный ангидрид: азотная кислота =1:1,3:1,5. Затем реакционную массу выдерживают при 20-25°С в течение 5 мин и выливают в 500 мл (модуль разбавления 1:2) охлажденной воды. После отстаивания нижний слой, содержащий ЦГН, сепарируют и стабилизируют 2-3 водными и одной содовой (3-4%-ный раствор) промывками. Стабилизированный ЦГН далее сушат фильтрованием через слой прокаленного сульфата магния. Выход ЦГН – 98,5%. Содержание основного вещества (по данным ГЖХ) 99 мас.%.

Пример 2-5

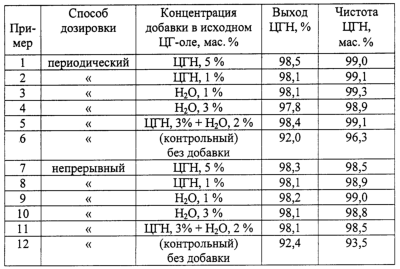

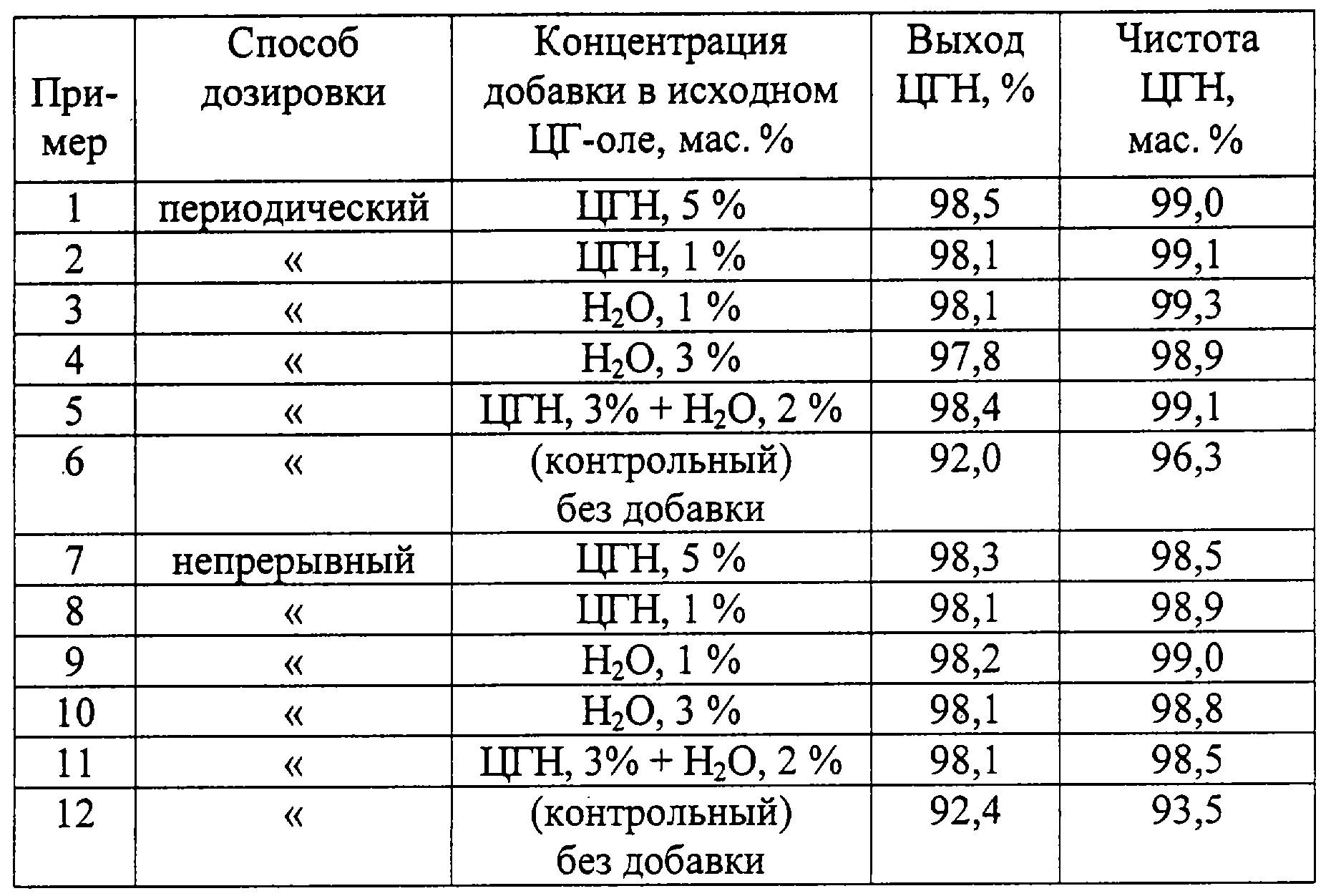

Процесс проводят аналогично примеру 1, за исключением различной концентрации добавок к циклогексанолу. Условия проведения и результаты опытов представлены в таблице.

Пример 6 (контрольный)

В реактор (круглодонная четырехгорлая колба), снабженный мешалкой, термометром, двумя капельными воронками и охлаждающей баней, загружают 120 мл Ас₂О и при перемешивании дозируют 10 мл 99% -ной НNО₃, поддерживая температуру 18-20°С. В полученную смесь дозируют 92 мл предварительно разогретый до 35°С циклогексанол и одновременно и непрерывно 45 мл HNO₃, поддерживая температуру не выше 25°С. Затем реакционную массу выдерживают при 20-25°С в течение 5 мин и выливают в 500 мл (модуль разбавления 1:2) охлажденной воды. После отстаивания нижний слой, содержащий ЦГН, сепарируют и стабилизируют 2-3 водными и одной содовой (3-4%-ный раствор) промывками. Стабилизированный ЦГН далее сушат фильтрованием через слой прокаленного сульфата магния. Выход ЦГН – 92,0%. Содержание основного вещества (по данным ГЖХ) 96,3 мас.%.

Пример 7 (непрерывный)

В аппарат-нитратор емкостью 150 мл, снабженный охлаждающей рубашкой, мешалкой, термометром, тремя дозирующими устройствами, непрерывно и пропорционально дозируются соответственно смесь ЦГ-ол + 5 мас.% ЦГН, уксусный ангидрид, НNO₃. Мольное соотношение компонентов, подаваемых в реактор 1:1,3:1,5; время пребывания 1-2 мин. Температура в реакторе 20-25°С. Раствор ЦГН самотеком поступает в буферный аппарат (реактор донитрации), где поддерживается температура 25°С, время пребывания 5-10 мин. Из буферного аппарата нитромасса непрерывно поступает в разбавитель, куда подается кислая вода после 1-ой промывки ЦГН-сырца. Эмульсия ЦГН в разбавленной отработанной кислоте непрерывно подается в сепаратор, откуда ЦГН-сырец (нижний слой) далее идет на промывку – стабилизацию. ЦГН последовательно стабилизируют водной промывкой, промывкой 4-5%-ным раствором соды и заключительной водной промывкой. Стабилизированный ЦГН далее сушат фильтрованием через слой прокаленного сульфата магния. Выход ЦГН 98,0-98,5%, содержание основного вещества, определенное методом ГЖХ, 98,5 мас.%.

Пример 8-11

Процесс проводят аналогично примеру 6, за исключением различной концентрации добавок к циклогексанолу. Условия проведения и результаты опытов представлены в таблице.

Пример 12 (контрольный)

В аппарат-нитратор емкостью 150 мл, снабженный охлаждающей рубашкой, мешалкой, термометром, тремя дозирующими устройствами дозируются расплавленный циклогексанол, уксусный ангидрид, НNО₃. Мольное соотношение компонентов, подаваемых в реактор 1:1,3:1,5; время пребывания 1-2 мин. Температура в реакторе 20-25°С. Раствор ЦГН самотеком поступает в буферный аппарат (реактор донитрации), где поддерживается температура 25°С, время пребывания 5-10 мин. Из буферного аппарата нитромасса непрерывно поступает в разбавитель, куда подается кислая вода после 1-ой промывки ЦГН-сырца. Эмульсия ЦГН в разбавленной отработанной кислоте непрерывно подается в сепаратор, откуда ЦГН-сырец (нижний слой) далее идет на промывку – стабилизацию. ЦГН последовательно стабилизируют водной промывкой, промывкой 4-5%-ным раствором соды и заключительной водной промывкой. Стабилизированный ЦГН далее сушат фильтрованием через слой прокаленного сульфата магния. Выход ЦГН 92,4%, содержание основного вещества, определенное методом ГЖХ, 93,5 мас.%.

Формула изобретения

Способ получения циклогексилнитрата путем обработки циклогексанола азотной кислотой и уксусным ангидридом в присутствии добавки при молярном соотношении реагентов 1:(1-1,5):(1-1,5), соответственно, отличающийся тем, что на обработку берут циклогексанол, содержащий 1-5 маc.% циклогексилнитрата и/или воды и процесс проводят с непрерывной подачей реагентов параллельными потоками.

MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе

Дата прекращения действия патента: 01.08.2006

Извещение опубликовано: 20.06.2007 БИ: 17/2007

NF4A Восстановление действия патента СССР или патента Российской Федерации на изобретение

Дата, с которой действие патента восстановлено: 27.06.2007

Извещение опубликовано: 27.06.2007 БИ: 18/2007
