Патент на изобретение №2241691

Published by on




РОССИЙСКАЯ ФЕДЕРАЦИЯ



ФЕДЕРАЛЬНАЯ СЛУЖБА
ПО ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ,
ПАТЕНТАМ И ТОВАРНЫМ ЗНАКАМ
(19) RU (11) 2241691 (13) C2
(51) МПК 7
C05C1/02
(12) ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ПАТЕНТУ

Статус: по данным на 07.02.2011 – прекратил действие

(21), (22) Заявка: 2001108378/15, 28.03.2001

(24) Дата начала отсчета срока действия патента:

28.03.2001

(30) Конвенционный приоритет:

16.01.2001 UA 2001010344

(43) Дата публикации заявки: 27.02.2003

(45) Опубликовано: 10.12.2004

(56) Список документов, цитированных в отчете о
поиске:
SU 509567 А, 28.06.1976. Технология аммиачной селитры. /Под ред. В.М.Олевского. – М.: Химия, 1978, с.155-157. SU 1527229 А, 07.12.1989. SU 1421257 А3, 30.08.1988. RU 2010023 С1, 30.03.1969. DE 3008891 А1, 18.09.1980.

Адрес для переписки:

84610, Украина, Донецкая обл., г. Горловка, ул. Горловской дивизии, 10, ОАО “Концерн Стирол”, отдел защиты ИС, В.К.Кузичкину

(72) Автор(ы):

Янковский Николай Андреевич (UA),
Савенков Анатолий Сергеевич (UA),
Степанов Валерий Андреевич (UA),
Кулацкий Николай Степанович (UA)

(73) Патентообладатель(и):

Открытое акционерное общество “Концерн Стирол” (UA)

(54) СПОСОБ ПОЛУЧЕНИЯ ПРОЧНЫХ ГРАНУЛ АММИАЧНОЙ СЕЛИТРЫ

(57) Реферат:

Изобретение относится к производству азотных удобрений, в частности, к технологии получения аммиачной селитры, широко применяющейся в сельском хозяйстве. Сущность изобретения заключается в получении аммиачной селитры с высокой прочностью гранул с добавкой нитрата кальция и серной кислоты, где в качестве нитрата кальция используют доломитную вытяжку с содержанием ионов кальция и магния в пересчете на СаО в количестве 0,4-0,7 мас.% и серную кислоту вводят на стадии гранулирования в количестве, необходимом для полного превращения ионов Са и Mg в CaSO4 и MgSO4. Изобретение позволяет повысить прочность гранул аммиачной селитры, что дает возможность сохранить их от разрушения при бестарных перевозках и во время внесения в почву, позволяет повысить сопротивляемость от слеживаемости, комкообразования во время открытого хранения. 1 табл., 1 ил.

Изобретение относится к технологии получения аммиачной селитры, являющейся азотным удобрением, широко применяющимся в сельском хозяйстве.

Гранулы аммиачной селитры характеризуются пониженной прочностью (0,7-0,9 кг/гран), что приводит к ее разрушению при бестарных перевозках и во время внесения в почву. Одновременно это способствует ее слеживаемости, комкообразованию во время открытого хранения. Для повышения прочности в раствор аммиачной селитры, после нейтрализации азотной кислоты аммиаком, вводят раствор доломитной вытяжки с содержанием ионов кальция и магния 0,3-0,5% в пересчете на СаО [1. Технология аммиачной селитры под ред. проф. Олевского ВМ, М., Химия, 1978 г., с.157-159]. Доломитную вытяжку получают растворением доломита в 56% азотной кислоте. Прочность такой селитры невысока и составляет 1,1-1,4 кг/гран. Это не обеспечивает устойчивость гранул к разрушению и, соответственно, к слипанию и слеживаемости.

Известно применение серной кислоты дли повышения прочности и уменьшения пыления во время гранулирования в башнях. Прочность такой селитры невысока и составляет 1-1,2 кг/гран.

Наиболее близким по технической сущности и достигаемому результату является способ получения прочных гранул аммиачной селитры, включающий нейтрализацию азотной кислоты аммиаком, введение добавки, содержащей нитрат кальция и сульфатную добавку, выпарку раствора с получением плава и его гранулирование. При этом прочность гранул увеличивается с 0,4-0,57 кг/гран до 0,6-0,7 кг/гран [2. Технология аммиачной селитры под ред. проф. Олевского В.М., М., Химия, 1978, с.238-239]. Недостатком данного способа является невысокая прочность гранул, несмотря на ее общее увеличение в 1,3-1,5 раза. В данном способе образовавшийся сульфат кальция не обеспечивает структурообразующего действия и его влияние невысоко.

Для повышения прочности в предлагаемом способе получения высокопрочной аммиачной селитры путем нейтрализации азотной кислоты аммиаком и вводом серной кислоты, выпарку раствора с получением плава, вводом нитрата кальция в плав, его разбрызгивания в объеме грануляционной башни, образования гранул при охлаждении в свободном падении, дальнейшего охлаждения в условиях кипящего слоя с последующим затариванием и складированием, раствор нитрата кальция вводят в виде азотнокислой доломитной вытяжки после стадии нейтрализации с содержанием ионов кальция и магния в количестве 0,4-0,8 мас.% в пересчете на СаО и серную кислоту вводят на стадии гранулирования в количестве, необходимом для полного превращения ионов Са и Mg в CaSО4 и MgSО4.

Отличительными признаками способа является применение азотнокислой доломитной вытяжки, содержащей Са(NО3)2 и Mg(NO3)2 и ее место ввода и серной кислоты.

Наличие нитрата магния в плаве и новый порядок ввода нитрата кальция и серной кислоты способствует повышению скорости образования CaSO4, за счет устранения стадии образования (NH4)2SO4, его ввод в структуру кристалла аммиачной селитры, одновременно с сульфатом магния и получением гранул с повышенной прочностью 2,5-2,8 кг/гран.

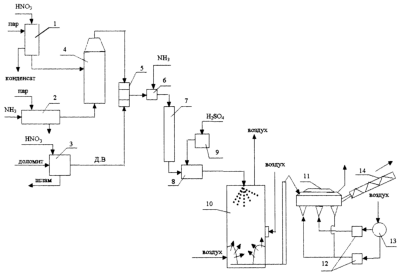

На чертеже представлена схема установки для получения аммиачной селитры.

1, 2 – подогреватели;

3 – реактор получения доломитной вытяжки;

4 – аппарат ИТН;

5 – дозатор доломитной вытяжки;

6 – донейтрализатор;

7 – доупарочный аппарат;

8 – напорный бак;

9 – емкость серной кислоты;

10 – грануляционная башня;

11 – аппарат кипящего слоя;

12 – подогреватель воздуха;

13 – вентилятор;

14 – транспортер готового продукта.

Работа установки осуществляется следующим образом.

Пример №1

Азотная кислота в количестве 24 тыс.кг, пройдя подогреватель (1), поступает в аппарат ИТН (4), куда подается газообразный аммиак в количестве 6,45 тыс.кг, после подогревателя (2). Доломитная вытяжка получается в реакторе (3), куда подается доломит и 50-56% НNО3, и подается через дозатор (5) в раствор аммиачной селитры в количестве, обеспечивающем содержание ионов кальция и магния. Полученный раствор аммиачной селитры проходит донейтрализацию аммиаком в аппарате (6), выпарку (7) и образовавшийся плав поступает в напорный бак (8), куда одновременно подается 95-98% серная кислота в количестве 21 кг. Плав гранулируется в башне (10), охлаждается в аппарате (11) и по транспортеру 14 отправляется на склад.

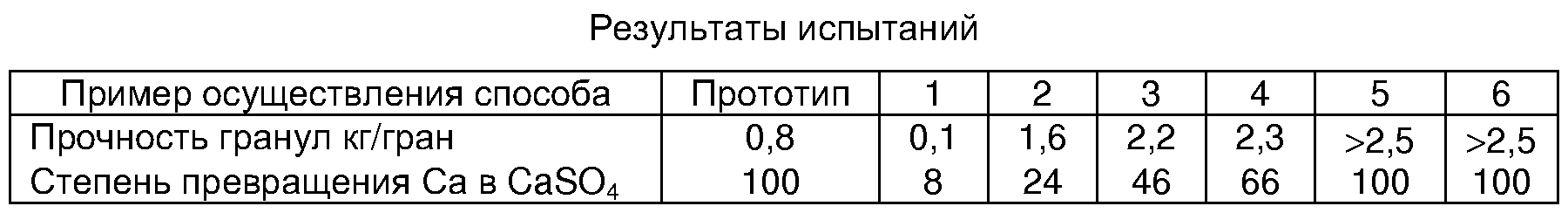

В таблице приведены результаты испытаний предлагаемого способа.

Пример №2

Способ проводят аналогично примеру 1. Количество серной кислоты составило 63 кг, содержание ионов кальция и магния в пересчете на СаО равно 0,5 мас.%.

Пример №3

Способ проводят аналогично примеру 1. Количество серной кислоты составило 141 кг, содержание ионов кальция и магния в аммиачной селитре в пересчете на СаО равно 0,5 мас.%.

Пример №4

Способ проводят аналогично примеру I. Количество серной кислоты составило 174 кг, содержание ионов Са и Mg в пересчете на СаО равно 0,5 мас.%.

Пример №5

Способ проводят аналогично примеру 1. Количество серной кислоты составило 200 кг, содержание ионов Са и Mg в пересчете на СаО равно 0-5 мас.%.

Пример №6

Способ проводят аналогично примеру 1. Количество серной кислоты составило 280 кг, содержание ионов Са и Mg в пересчете на СаО равно 0,7 мас.%.

Источники информации

1. Технология аммиачной селитры. Под редакцией проф. В.М.Олевского, М., Химия, 1978 г., с.157-159.

2. Поляков Н.Н., Невская А.Н. и др. Авт. свид. СССР №509567, Бюлл. изобр. N13, 1976.

Формула изобретения

Способ получения прочных гранул аммиачной селитры, включающий нейтрализацию азотной кислоты аммиаком, введение добавки, содержащей нитрат кальция, и сульфатной добавки, выпарку раствора с получением плава и его гранулирование, отличающийся тем, что в качестве добавки, содержащей нитрат кальция, используют доломитную вытяжку с содержанием ионов кальция и магния в пересчете на СаО в количестве 0,4-0,7 мас.%, которую вводят после стадии нейтрализации, а в качестве сульфатной добавки вводят на стадии гранулирования серную кислоту в количестве, необходимом для полного превращения ионов кальция и магния в сульфат кальция и сульфат магния.

РИСУНКИ


MM4A Досрочное прекращение действия патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе

Извещение опубликовано: 27.10.2006 БИ: 30/2006
