(54) СПОСОБ ТЕРМИЧЕСКОЙ ДЕАЭРАЦИИ ВОДЫ

(57) Реферат:

Изобретение относится к области теплоэнергетики и может быть использовано в котельных и на тепловых электростанциях. Способ термической деаэрации воды, по которому воду деаэрируют под избыточным давлением, образовавшийся при деаэрации выпар отводят из деаэратора по трубопроводу выпара в охладитель выпара, где конденсируют содержащийся в выпаре пар, а несконденсировавшиеся газы удаляют в атмосферу. Регулирование расхода выпара производят пропорционально расходу исходной воды с помощью регулирующего органа, расположенного на трубопроводе выпара между деаэратором и охладителем выпара. Технический результат, достигаемый заявленным изобретением, заключается в повышении экономичности термической деаэрации воды за счет поддержания оптимального расхода выпара деаэратора и снижения капитальных затрат на деаэрационную установку, в частности, на охладитель выпара. 1 ил.

Изобретение относится к области теплоэнергетики и может быть использовано в котельных и на тепловых электростанциях.

Известны аналоги – способы термической деаэрации воды, по которым воду деаэрируют под избыточным давлением, образовавшийся при деаэрации выпар отводят из деаэратора по трубопроводу выпара в охладитель выпара, где конденсируют содержащийся в выпаре пар, а несконденсировавшиеся газы удаляют в атмосферу (см. кн. Делягин Г.Н., Лебедев В.И., Пермяков Б.А. Теплогенерирующие установки. – М.: Стройиздат, 1986, с.352, рис.8.11 и описание к нему). Этот аналог принят в качестве прототипа.

К причинам, препятствующим достижению указанного ниже технического результата при использовании известного способа, принятого в качестве прототипа, относится пониженная экономичность термической деаэрации воды из-за повышенных энергетических затрат на отвод выпара из деаэратора.

Технический результат, достигаемый заявленным изобретением, заключается в повышении экономичности термической деаэрации воды за счет поддержания оптимального расхода выпара деаэратора и снижения капитальных затрат на деаэрационную установку, в частности, на охладитель выпара.

Указанный технический результат достигается тем, что воду деаэрируют под избыточным давлением, образовавшийся при деаэрации выпар отводят из деаэратора по трубопроводу выпара в охладитель выпара, где конденсируют содержащийся в выпаре пар, а несконденсировавшиеся газы удаляют в атмосферу.

Особенность заявляемого способа заключается в том, что регулирование расхода выпара производят пропорционально расходу исходной воды с помощью регулирующего органа, расположенного на трубопроводе выпара между деаэратором и охладителем выпара.

Новый способ термической деаэрации воды позволяет повысить экономичность термической деаэрации воды благодаря поддержанию оптимального расхода выпара, т.е. исключению режимов деаэрации с излишними или недостаточными расходами выпара.

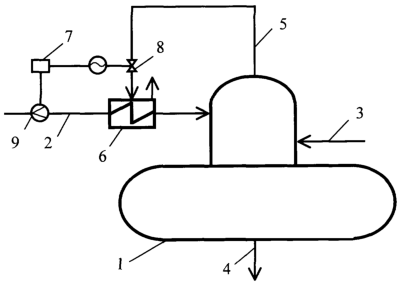

На чертеже представлена схема деаэрационной установки, поясняющая способ.

Установка содержит деаэратор избыточного давления 1 с подключенными к нему трубопроводами исходной воды 2, греющего пара 3, деаэрированной воды 4 и выпара 5, охладитель выпара 6, соединенный с деаэратором трубопроводом выпара, регулятор расхода выпара 7, связанный с регулирующим органом 8, расположенным на трубопроводе выпара 5 между деаэратором и охладителем выпара, и соединенным с датчиком 9 расхода исходной воды.

Способ термической деаэрации воды осуществляется следующим образом.

Исходную воду подают в деаэратор 1 по трубопроводу 2, пар для подогрева воды вводится по трубопроводу 3. Обработанную в ходе деаэрации воду отводят из деаэратора по трубопроводу деаэрированной воды 4. Образовавшийся выпар отводят из деаэратора по трубопроводу выпара 5 в охладитель выпара 6, где конденсируют содержащийся в выпаре пар, а несконденсировавшиеся газы удаляют в атмосферу. Регулирование расхода отводимого из деаэратора выпара производят пропорционально расходу исходной воды регулятором расхода выпара 7, связанным с регулирующим органом 8, расположенным на трубопроводе выпара 5 между деаэратором и охладителем выпара, и соединенным с датчиком 9 расхода исходной воды.

Благодаря тому, что регулирующий орган 8 расположен на трубопроводе 5 между деаэратором 1 и охладителем выпара 6, в охладитель 6 при реализации предложенного способа отводят значительно меньшее количество выпара, что позволяет снизить размеры поверхности теплообмена в охладителе 6, снизить капитальные затраты на деаэрационную установку и повысить экономичность термической деаэрации воды.

Формула изобретения

Способ термической деаэрации воды, по которому воду деаэрируют под избыточным давлением, образовавшийся при деаэрации выпар отводят из деаэратора по трубопроводу выпара в охладитель выпара, где конденсируют содержащийся в выпаре пар, а несконденсировавшиеся газы удаляют в атмосферу, отличающийся тем, что регулирование расхода выпара производят пропорционально расходу исходной воды с помощью регулирующего органа, расположенного на трубопроводе выпара между деаэратором и охладителем выпара.
