Патент на изобретение №2241643

(54) СПОСОБ ЗАПУСКА ОБЪЕКТА С КОСМОДРОМА В КОСМОСЕ

(57) Реферат:

Изобретение относится к области космической техники и, в частности, к средствам запуска космических объектов. Космодром в космосе состоит из жестко объединенных цилиндрического служебного корпуса с осевым продольным туннелем. На его торце снаружи установлена пусковая шахта с соленоидным электромагнитным двигателем и толкающим устройством. Согласно предложенному способу, запускаемый объект подготавливают в туннеле. Затем выносят объект из туннеля наружу и устанавливают на толкающем устройстве. Страгивают с места объект и разгоняют его в шахте с помощью соленоидного электромагнитного двигателя, питаемого электроэнергией. В конце разгона запускают собственный двигатель объекта. При этом по концам продольной и поперечной осей космодрома закрепляют ориентирующие электромагнитные кольцевые трубчатые устройства с магниточувствительными грузами внутри. С помощью этих устройств разворачивают космодром в требуемую ориентацию. Технический результат изобретения заключается в обеспечении многоразового запуска космических объектов с постоянного космодрома в космосе, экономии энергии и ресурсов на запуск объектов. 8 ил.

Изобретение относится к области космической техники, расчитанной на запуск с околоземной орбиты различных объектов, в том числе направляемых на уничтожение астероидов, представляющих опасность для земли, а также для спасательных и других целей.

В качестве прототипа принимается запуск космического объекта с космодрома в космосе по заявке №981114476/28, выполненного из жестко объединенных цилиндрического служебного корпуса с осевым продольным туннелем и установленной на его торце снаружи пусковой шахты с соленоидным электромагнитным двигателем с толкающим устройством, при этом объект помещают и подготавливают в туннеле, вынося наружу в шахту, устанавливают на толкающем устройстве, вводят в действие толкающее устройство, страгивают с места объект и одновременно, питая энергией соленоидный двигатель, разгоняют его до выхода из шахты и далее используют его двигатель.

Недостатком прототипа является запуск объекта с КВК при отсутствии у него ориентирующего устройство.

Техническим результатом изобретения является:

– запуск космических объектов /КО/ многоразово со стационарного КВК, расположенного на околоземной орбите, возможно и в открытом Космосе, используя при этом энергию, добытую в космосе,

– экономия “земной” энергии и ресурсов в связи с выполнением КВК и забрасываемых с него объектов-сборными, с доставкой их на орбиту кораблями малой мощности,

– предпусковая сборка запускаемых объектов в КВК, находящемся на орбите, и запуск с использованием расположенной на нем шахты, оснащенной толкающим устройством /Т/ и соленоидным двигателем /СД/,

– оборудование КВК устройствами управления ориентацией /ОУ/ в космическом пространстве для обеспечения требуемого направления при запуске КО,

– использование КВК для размещения в нем сопутствующих служб /производственные, научные, бытовые и проч., /устройство для создания в них искусственной гравитации.

Для достижения указанных технических результатов на околоземной орбите, индустриальным методом, сооружают КВК из сборных облегченных космических блоков /КСБ/ (см. патент 2077775, зарегистрированный в Госреестре РФ 20.04.1997 г.) в составе цилиндрического служебного корпуса, со сквозным туннелем, к торцу которого прикреплена пусковая шахта.

В целях надежной, с повышенной безопасностью использования КВК при запусках КО и вообще при эксплуатации:

– по концам продольной и поперечной осей КВК, внутри его корпуса жестко прикрепляют элементы ОУ, кольцевые из труб с магниточувствительными грузами внутри их, которые при электромагнитном воздействии, вращаясь по их осям, создают реактивные усилия, заставляющие корпус вместе с шахтой занимать необходимое положение /см. патент №2125527, зарегистрированный 27.01.1999 г./,

– для производства запуска КО, в шахте, на торце КВК, устанавливают сменное толкающее устройство – Т /в состав заявки не входит/ и по всей ее длине электромагнитный соленоидный двигатель – СД и подвески, предохраняющие от касания КО к конструкциям шахты при запуске, причем Т и СД, включенные в работу, обеспечивают КО начальное ускорение движение на выброс из шахты, после чего он может двигаться по инерции или с применением своих двигателей,

– туннель корпуса используют для приема поставляемых с земли элементов, деталей и материалов, необходимых для предпусковой сборки КО, а также для заведения в него для спасения ремонта и реконструкции КО из космического пространства, причем его конструкцию выполняют герметичной, позволяющей частями или полностью сменять среду, обеспечивая возможность его связи с остальными помещениями и шахтой,

– внутри корпуса КВК, на ограждении туннеля, устанавливают кольцевой привод /П/, обеспечивающий создание искусственной гравитации /см. патент №2077776, зарегистрированный в Госреестре 20.04.1997 г./.

Для иллюстрации изложенного в заявку включены чертежи, где показано

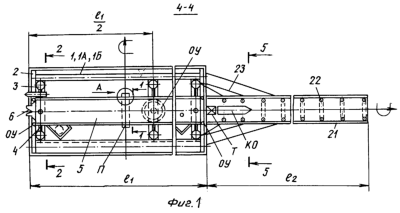

– фиг.1 – общий вид, разрез продольный по 4-4 с изображением комплекса КВК в составе корпуса служб с l₁, с осевым туннелем – 5 и пусковой шахтой с l₂, с обозначение корпуса из КСБ – 1, 1А, 2, привода гравитационного – П, элементов ориентирующего устройства – ОУ, толкающего устройства – Т и установленного на нем запускаемого – КО, обладающего магнитночувствительностью,

– фиг.2 – вид 5-5 на торце корпуса с обозначением элем. шахты 21, 22, 23 и установленных в ней – Т и КО,

– фиг.3, где показан левый торец корпуса с указанными обозначениями и туннель – 5, разгороженный сменной перегородкой – 9, съемный торец – 6, карман – 10 для временного хранения его, приемное аварийное устройство – 11, 11А,

– фиг.4 – поперечный разрез 1-1 с обозначением туннеля – 5 с гравитационным электромагнитным приводом – П,

– фиг.5 – установка деталей – П на туннеле – 5,

– фиг.6 – поперечный разрез 2-2 по корпусу с указанными обозначениями, с показом переходных коридоров – 7, выходящих в полые конструкции жесткости – 3 и 4, соединенные с туннелем – 5,

– фиг.7 и 8 – узлы системы гравитации – П с обозначением деталей 12-20, охватывающих туннель – 5.

Способ запуска КО в Космосе с КВК охватывает

– прием в туннель КВК КО или его составные части для сборки в объект,

– подготовленный КО, вынесенный наружу, устанавливают на толкающем устройстве и подключают к системам запуска,

– привидение в действие элементов ориентирующего КВК устройства – ОУ, которым разворачивают его, фиксируют заданное положение шахты в пространстве,

– запуск с одновременным – Т и СД, которые соответственно страгивают КО с места и развивают ускоренное движение на выход из шахты, после которого может быть использован его собственный двигатель.

Запуск обслуживают службы, для которых в КВК обеспечены помещения, снабженные искусственной гравитацией и другими необходимыми средствами, а также жизненными условиями.

Толкающее устройство, не вошедшее в заявку, имеет пневматический или пружинный, а также другой привод, способный подавать свою подвижную часть с установленным на ней КО по направлению запуска.

Формула изобретения

Способ запуска объекта с космодрома в космосе, состоящего из жестко объединенных цилиндрического служебного корпуса с осевым продольным туннелем и установленной на его торце снаружи пусковой шахты с соленоидным электромагнитным двигателем и толкающим устройством, включающий подготовку запускаемого объекта в туннеле, вынос из туннеля наружу и установку на толкающем устройстве запускаемого объекта, разгон объекта в шахте с помощью соленоидного электромагнитного двигателя, питаемого электроэнергией, и запуск с использованием собственного двигателя объекта, отличающийся тем, что по концам продольной и поперечной осей космодрома закрепляют ориентирующие электромагнитные кольцевые трубчатые устройства с магниточувствительными грузами внутри, которыми, при электромагнитном воздействии на грузы, разворачивают космодром, фиксируют заданное положение шахты в пространстве, после чего, в начале разгона страгивают объект с места, приводя в действие толкающее устройство.

РИСУНКИ

MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе

Дата прекращения действия патента: 05.12.2005

Извещение опубликовано: 10.05.2007 БИ: 13/2007
