Патент на изобретение №2241363

(54) ЗУБНАЯ ЩЕТКА С ИЗМЕНЕНИЕМ УГЛА НАКЛОНА ЩЕТИНЫ

(57) Реферат:

Изобретение относится к средствам личной гигиены. Зубная щетка с изменением угла наклона щетины содержит ручку, щетину и головку, внутри которой расположен регулировочный винт с правосторонней и левосторонней резьбами и расположенными на нем двумя платформами со щетиной. Головка имеет неподвижно закрепленную крышку, а при повороте регулировочного винта платформы с щетиной сдвигаются в противоположные друг от друга стороны и с помощью крышки обеспечивают изменение угла наклона щетины по рядам и образование перекрестного положения щетины, при этом изменение угла наклона щетины обеспечивается поворотом головки. Предусмотрено еще два варианта выполнения щетины. Изобретение обеспечивает более качественную чистку зубов. 3 н.п.ф-лы, 9 ил.

Изобретение относится к средствам личной гигиены.

Известна зубная щетка с изменением угла наклона щетины, содержащая ручку, головку со щетиной и крышку, установленную с возможностью перемещения и фиксации вдоль ручки, обеспечивающую изменение наклона всей щетины головки в одном направлении (пат RU №2032366, А 46 В 9/04, 1995).

Данная щетка не обеспечивает качественного ухода за полостью рта.

Задачей настоящего изобретения является создание зубной щетки, обеспечивающей качественную очистку зубов, а также труднодоступных межзубных промежутков.

Указанная задача решена за счет того, что в зубной щетке с изменением угла наклона щетины, содержащей ручку, щетину и головку, внутри которой расположен регулировочный винт с правосторонней и левосторонней резьбами и расположенными на нем двумя платформами с щетиной, головка имеет неподвижно закрепленную крышку, а при повороте регулировочного винта платформы с щетиной сдвигаются в противоположные друг от друга стороны и с помощью крышки обеспечивают изменение угла наклона щетины по рядам и образование перекрестного положения щетины, при этом изменение угла наклона щетины обеспечивается поворотом головки.

В другом варианте изобретения при той же совокупности всех признаков изменение угла наклона щетины обеспечивается поворотом оконечной части ручки.

В третьем варианте изобретения при той же совокупности признаков изменение угла наклона щетины обеспечивается поворотом колесика, расположенного на ручке зубной щетки

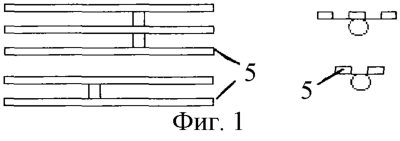

Сущность изобретения поясняется чертежами, где на фиг.1 представлены платформы с щетиной; на фиг.2 – крышка зубной щетки; на фиг.3 – часть платформы зубной щетки с щетиной, расположенной перпендикулярно платформе; на фиг.4 – то же, что на фиг.3, но при перемещенной платформе с щетиной изменившей угол наклона; на фиг.5 – первый вариант выполнения зубной щетки (изменение угла наклона щетины обеспечивается поворотом головки); на фиг.6 – второй вариант выполнения зубной щетки (изменение угла наклона щетины обеспечивается поворотом оконечной части ручки); на фиг.7 – третий вариант выполнения зубной щетки (изменение угла наклона щетины обеспечивается поворотом колесика, расположенного на ручке зубной щетки); на фиг.8 – часть головки зубной щетки с размещением щетины при нормальном положении регулировочного винта; на фиг.9 – часть головки зубной щетки с размещением щетины при повороте регулировочного винта.

Зубная щетка с изменением угла наклона щетины содержит ручку 1, щетину 2 и головку 3, внутри которой расположен регулировочный винт 4 с правосторонней и левосторонней резьбами и расположенными на нем двумя платформами 5 с щетиной 2. Головка 3 имеет неподвижно закрепленную крышку 6, через которую продета щетина 2.

При повороте регулировочного винта 4 платформы 5 со щетиной 2 сдвигаются в противоположные друг от друга стороны и с помощью крышки 6 обеспечивают изменение угла наклона щетины 2 по рядам и образование перекрестного положения щетины 2. При этом в первом варианте выполнения (фиг.5) изменение угла наклона щетины обеспечивается поворотом головки 3, во втором варианте выполнения (фиг.6) изменение угла наклона щетины обеспечивается поворотом оконечной части ручки 1, в третьем варианте (фиг.7) – поворотом колесика 7, расположенного на ручке 1 зубной щетки.

Данные варианты щетки обеспечивают качественную очистку зубов, так как, благодаря перекрестному расположению щетины в рядах, она не только достигает всех углублений и неровностей, но проникает и в межзубные пространства.

Формула изобретения

1. Зубная щетка с изменением угла наклона щетины, содержащая ручку, щетину и головку, внутри которой расположен регулировочный винт с правосторонней и левосторонней резьбой и расположенными на нем двумя платформами с щетиной, головка имеет неподвижно закрепленную крышку, а при повороте регулировочного винта платформы с щетиной сдвигаются в противоположные друг от друга стороны и с помощью крышки обеспечивают изменение угла наклона щетины по рядам и образование перекрестного положения щетины, при этом изменение угла наклона щетины обеспечивается поворотом головки.

2. Зубная щетка с изменением угла наклона щетины, содержащая ручку, щетину и головку, внутри которой расположен регулировочный винт с правосторонней и левосторонней резьбой и расположенными на нем двумя платформами с щетиной, головка имеет неподвижно закрепленную крышку, а при повороте регулировочного винта платформы с щетиной сдвигаются в противоположные друг от друга стороны и с помощью крышки обеспечивают изменение угла наклона щетины по рядам и образование перекрестного положения щетины, при этом изменение угла наклона щетины обеспечивается поворотом оконечной части ручки.

3. Зубная щетка с изменением угла наклона щетины, содержащая ручку, щетину и головку, внутри которой расположен регулировочный винт с правосторонней и левосторонней резьбой и расположенными на нем двумя платформами с щетиной, головка имеет неподвижно закрепленную крышку, а при повороте регулировочного винта платформы с щетиной сдвигаются в противоположные друг от друга стороны и с помощью крышки обеспечивают изменение угла наклона щетины по рядам и образование перекрестного положения щетины, при этом изменение угла наклона щетины обеспечивается поворотом колесика, расположенного на ручке зубной щетки.

РИСУНКИ

MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе

Дата прекращения действия патента: 18.09.2006

Извещение опубликовано: 20.08.2007 БИ: 23/2007
