Патент на изобретение №2241323

(54) ПНЕВМАТИЧЕСКИЙ ВЫСЕВАЮЩИЙ АППАРАТ

(57) Реферат:

Изобретение относится к сельскохозяйственному машиностроению и может быть использовано для однозернового высева семян. Аппарат содержит корпус, семенную камеру и камеру разрежения. Между ними установлен высевающий диск с присасывающими отверстиями. На горизонтальной оси вращения высевающего диска установлена ворошилка с расположенными по ее периферии лопастями. Центральная часть ворошилки выполнена в виде диска, торцевая плоскость которого параллельна торцевой плоскости высекающего диска. Лопасти – в виде фигуры, полученной в результате сопряжения цилиндра и полусферы, имеющих одинаковый радиус кривизны поверхностей, и рассечения их двумя взаимоперпендикулярными плоскостями. Одна из этих плоскостей проходит через ось цилиндра. Другая – параллельно этой оси и торцевой плоскости высевающего диска. Цилиндрическая поверхность лопасти сопряжена с цилиндрической поверхностью диска ворошилки. Образующая линия цилиндрической поверхности лопасти составляет тупой угол с касательной к цилиндрической поверхности диска ворошилки в точке их сопряжения. Угол защемления семян, образованный касательной к сферической поверхности лопасти и стенкой семенной камеры, больше 45°. Использование изобретения позволит повысить качество высева за счет эффективного ворошения семян в зоне присасывающих отверстий. 4 ил.

Изобретение относится к сельскохозяйственному машиностроению. В частности к однозерновым пневматическим высевающим аппаратам.

Известен пневматический высевающий аппарат /1/, содержащий семенную и вакуумную камеру, между которыми вертикально установлен высевающий диск с присасывающими отверстиями, на котором по окружности размещены пальцы для ворошения семян.

Такое устройство не обеспечивает эффективного ворошения семян, что приводит к образованию сводов в семенной камере и, как следствие, к низкому качеству высева.

Наиболее близким по технической сущности к изобретению является пневматический высевающий аппарат /2/, содержащий бункер для семян, корпус с семенной камерой и камеру разрежения, между которыми вертикально установлен высевающий диск с присасывающими отверстиями, имеющий на горизонтальной оси вращения ворошилку, снабженную расположенными по периферии лопастями. Ворошилка в поперечном сечении имеет форму усеченного конуса, сужающегося к периферии для ориентации семян к присасывающим отверстиям высевающего диска. Вследствие того, что площадь рабочей поверхности лопастей ворошилки уменьшается при приближении к присасывающим отверстиям, эффективность ворошения семян в зоне этих отверстий резко снижается, что приводит к сводообразованию семян в зоне присасывающих отверстий и снижает качество высева.

Предлагаемым изобретением решается задача повышения качества высева путем обеспечения эффективного ворошения семян в зоне присасывающих отверстий.

Для решения поставленной задачи в пневматическом высевающем аппарате на горизонтальной оси вращения высевающего диска установлена ворошилка, имеющая расположенные по периферии лопасти. Центральная часть ворошилки выполнена в виде диска, торцевая плоскость которого параллельна торцевой плоскости высевающего диска, а лопасти в виде фигуры, полученной в результате сопряжения цилиндра и полусферы, имеющих одинаковый радиус кривизны поверхностей и рассечения их двумя взаимоперпендикулярными плоскостями. Одна из этих плоскостей проходит через ось цилиндра, а другая – параллельно этой оси и торцевой поверхности высевающего диска. Цилиндрическая поверхность лопасти сопряжена с цилиндрической поверхностью диска ворошилки, а образующая линия цилиндрической поверхности лопасти составляет тупой угол с касательной к цилиндрической поверхности диска ворошилки в точке их сопряжения. При этом угол , образованный касательной к сферической поверхности лопасти и стенкой семенной камеры, больше 45°.

Предлагаемый пневматический высевающий аппарат иллюстрируется чертежами, представленными на фиг.1-4.

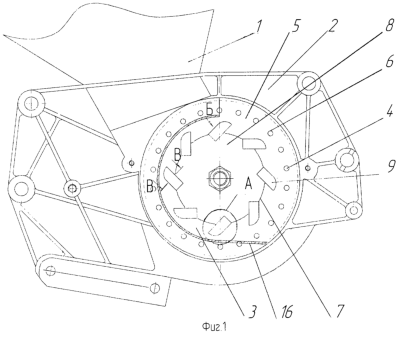

На фиг.1 показан пневматический высевающий аппарат, вид сбоку;

На фиг.2 – вид А на фиг.1;

На фиг.3 – разрез по В-В на фиг.1;

На фиг.4 – вид Б на фиг.1.

Пневматический высевающий аппарат (фиг.1) содержит бункер 1 для семян, корпус 2 с семенной камерой 3 и камерой разрежения 4, между которыми размещен, вертикально расположенный, высевающий диск 5 с присасывающими отверстиями 6, имеющий на горизонтальной оси вращения ворошилку 7. Центральная часть 8 ворошилки 7 выполнена в виде диска, торцевая плоскость которого параллельна торцевой плоскости высевающего диска, а лопасти 9 – в виде фигуры (фиг.2), полученной в результате сопряжения цилиндра и полусферы, имеющих одинаковый радиус кривизны поверхностей, и рассечения их двумя взаимоперпендикулярными плоскостями, одна из которых проходит через ось цилиндра, а другая – параллельно этой оси и торцевой плоскости высевающего диска, при этом цилиндрическая поверхность 10 лопасти 9 (фиг.3) сопряжена с цилиндрической поверхностью 11 диска ворошилки, а образующая линия 12 цилиндрической поверхности лопасти составляет тупой угол с касательной 13 к цилиндрической поверхности диска ворошилки в точке их сопряжения. Угол характеризует зону подпора семян к присасывающим отверстиям 6, расширенную за счет наличия у лопасти сферической поверхности 14, которая сопряжена с цилиндрической поверхностью 10. При этом угол (фиг.4) защемления семян, образованный касательной 15 к сферической поверхности 14 лопасти 9 и стенкой 16 семенной камеры 3, больше 45°, что исключает защемление семян между лопастями 9 ворошилки 7 и стенкой 16 семенной камеры 3.

Работа пневматического высевающего аппарата осуществляется следующим образом. Семена из бункера 1 поступают в семенную камеру 3, где под действием разрежения, создаваемого в камере 4, присасываются к отверстиям 6 высевающего диска 5 и сбрасываются в сошник (на чертеже не показан). Вращаясь вместе с высевающим диском, ворошилка 7 своими лопастями 9 обеспечивает эффективное ворошение и сводоразрушение семян в зоне присасывающих отверстий, осуществляет активный подпор и устойчивое поступление семян к этим отверстиям, что способствует надежному присасыванию семян, снижению пропусков в подаче семян аппаратом и повышению качества высева.

Использованные источники

1. Авторское свидетельство СССР №334937, кл. А 01 С 7/04, 1972 г. Бюл. №13.

2. Авторское свидетельство СССР №648157, кл. А 01 С 7/04, 1979 г. Бюл. №7.

Формула изобретения

Пневматический высевающий аппарат, содержащий бункер для семян, корпус с семенной камерой и камерой разрежения, между которыми вертикально установлен высевающий диск с присасывающими отверстиями, имеющий на горизонтальной оси вращения ворошилку, снабженную расположенными по периферии лопастями, отличающийся тем, что центральная часть ворошилки выполнена в виде диска, торцевая плоскость которого параллельна торцевой плоскости высевающего диска, а лопасти – в виде фигуры, полученной в результате сопряжения цилиндра и полусферы, имеющих одинаковый радиус кривизны поверхностей, и рассечения их двумя взаимоперпендикулярными плоскостями, одна из которых проходит через ось цилиндра, а другая – параллельно этой оси и торцевой плоскости высевающего диска, при этом цилиндрическая поверхность лопасти сопряжена с цилиндрической поверхностью диска ворошилки, а образующая линия цилиндрической поверхности лопасти составляет тупой угол с касательной к цилиндрической поверхности диска ворошилки в точке их сопряжения, причем угол , образованный касательной к сферической поверхности лопасти и стенкой семенной камеры, больше 45°.

РИСУНКИ

MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе

Дата прекращения действия патента: 10.06.2005

Извещение опубликовано: 27.04.2007 БИ: 12/2007
