Патент на изобретение №2241291
|
||||||||||||||||||||||||||
(54) ЛОТОК ДЛЯ КАБЕЛЯ
(57) Реферат:
Изобретение относится к электротехнике и может найти применение при прокладке кабеля. Предлагаемым изобретением решается задача создания конструкции лотков для кабеля упрощенной технологичной конструкции, а также повышение удобства в креплении и эксплуатации и удешевление конструкции, обеспечивающей надежную работу в условиях агрессивных сред. В лотке для укладки кабеля, содержащем ребра, установленные перпендикулярно одно другому с образованием решетки, и узлы крепления, ребра изготовлены из высокопрочного полимерного материала, а узлы крепления зафиксированы смолой холодного или горячего отверждения. Благодаря наличию признаков создана конструкция лотков для кабеля, обеспечивающая надежную работу в условиях агрессивных сред. 1 ил.
Изобретение относится к электротехнике и может найти применение при прокладке кабеля. Известен плоский кабеледержатель по авт. свид. №1149339 (опубл. 07.04.85) для раскладки кабелей и проводов над стативными рядами телефонных и телеграфных станций, содержащий установленные перпендикулярно одна другой с образованием решетки профильные рейки, имеющие внутренний проем и продольную щель, одни из которых выполнены несущими. Расположены и закреплены параллельно стативным рядам профильные перемычки, установленные параллельно несущим профильным рейкам, и узлы крепления с фиксаторами, одни из которых выполнены в виде резьбового элемента, взаимодействующего с гайкой, установленной во внутреннем проеме соответствующей профильной рейки или перемычки. Перемычки выполнены длиной, равной длине несущих профильных реек, с профилем поперечного сечения, тождественным профилю поперечного сечения реек, установленных перпендикулярно несущим. При этом каждый узел крепления выполнен в виде скобы, имеющей стойку и отогнутую под прямым углом полку с фиксатором. Каждая гайка выполнена прямоугольной формы со скругленными продольными кромками основания и продольным прямоугольным выступом, размеры которого соответствуют размерам продольной щели профильных реек, при этом толщина гайки не превышает ширины щели. Несущие профильные рейки закреплены на переходниках, выполненных с профилем поперечного сечения, тождественным профилю поперечного сечения несущих профильных реек. Проемы в профильных рейках и перемычках выполнены тождественно омегообразными. Несущие профильные рейки и переходники выполнены в виде комбинации из четырех омегообразных профильных элементов, соединенных выпуклыми сторонами и обращенных щелями наружу. Такой кабеледержатель сложен конструктивно и нетехнологичен, сложен в монтаже, имеет значительную номенклатуру изготовляемых деталей и узлов, а также не пригоден для использования в условиях агрессивных сред. Известен лоток, описанный в книге А.А.Коптяева, Монтаж кабельных сетей, М.: Высшая школа, 1983 г., стр. 54. В номенклатуру лотков входят готовые для сборки элементы, обеспечивающие создание трассы с необходимыми поворотами и разветвлениями в горизонтальной и вертикальной плоскостях. Прямые лотки изготавливают из перфорированного профиля коробчатого сечения, а также из швеллерообразных профилей и перфорированных полос, привариваемых через определенное расстояние. Такой лоток сложен конструктивно и нетехнологичен, сложен в монтаже, имеет значительную номенклатуру изготовляемых деталей и узлов, а также не пригоден для использования в условиях агрессивных сред. Предлагаемым изобретением решается задача создания конструкции лотков для кабеля упрощенной технологичной конструкции, а также повышение удобства в креплении и эксплуатации и удешевление конструкции, обеспечивающей надежную работу в условиях агрессивных сред. Для достижения указанного технического результата в лотке для укладки кабеля, содержащем ребра, установленные перпендикулярно одно другому с образованием решетки, и узлы крепления, ребра изготовлены из высокопрочного полимерного материала, а узлы крепления зафиксированы и пропитаны смолой холодного или горячего отверждения. Отличительными признаками предлагаемого лотка от указанного выше, наиболее близкого к нему, является то, что ребра изготовлены из высокопрочного полимерного материала, а узлы крепления зафиксированы и пропитаны смолой холодного или горячего отверждения. Благодаря наличию этих признаков создана конструкция лотков для кабеля, обеспечивающая надежную работу в условиях агрессивных сред. Предлагаемая конструкция иллюстрируется чертежом. Лоток для укладки кабеля содержит ребра 1 направляющие, ребра 2 основания П-образной формы и узлы крепления 3, причем ребра 1 и 2 выполнены из стеклопластиковых прутков и расположены перпендикулярно одно другому, а узлы крепления зафиксированы между собой стеклонитями, пропитанными смолой холодного или горячего отверждения. Прутки изготавливают методом продольно-поперечной намотки из высокопрочного полимерного материала (стекловолокно), пропитанного эпоксидным компаундом на основе смолы ЭД-20 с отвердителем. Для придания прутку необходимой геометрической формы после отрезки он деформируется в форме с последующим отверждением. Лоток монтируется из прутков различной длины и конфигурации, в зависимости от требуемой конфигурации лотка. Узлы крепления могут быть зафиксированы между собой стеклонитями, скрепками, скобами, скрепленными болтовым соединением, и пропитываются смолой холодного или горячего отверждения, обеспечивающей жесткость крепления и надежность узла крепления в условиях агрессивных сред. Монтаж проволочных лотков исключает применение большого количества компонентов, которые необходимы при монтаже традиционных стальных лотков. Проволочная структура лотка обеспечивает легкую укладку и закрепление любых типов кабелей. Стенки лотков могут быть выполнены различной высоты, в зависимости от потребности – ребра основания 2 могут быть выполнены П-образной или Г-образной формы с размерами в зависимости от требуемой ширины лотка и высоты стенок. Высокие стенки лотков позволяют укладывать большой объем кабелей. Открытая структура обеспечивает лучшее охлаждение высоконагруженных кабелей и их периодический осмотр в процессе эксплуатации. Ширина и высота стенок лотков регулируется ребрами основания П-образной или Г-образной формы. Использование предлагаемой конструкции лотков для кабеля обеспечивает надежную работу в условиях агрессивных сред. Структура проволочных лотков придает им максимальную гибкость и позволяет придавать им широкий спектр форм без риска их разрушения. Данное конструктивное выполнение проволочных лотков из высокопрочного полимерного материала позволяет легко и быстро создавать любые формы лотков с ответвлениями, округлениями, пересечениями, изгибами с минимальным количеством компонентов, обеспечивая надежность крепления кабеля в условиях агрессивных сред.
Формула изобретения
Лоток для укладки кабеля, содержащий ребра, установленные перпендикулярно одно другому с образованием решетки, и узлы крепления, отличающийся тем, что ребра изготовлены из высокопрочного полимерного материала, а узлы крепления зафиксированы смолой холодного или горячего отверждения.

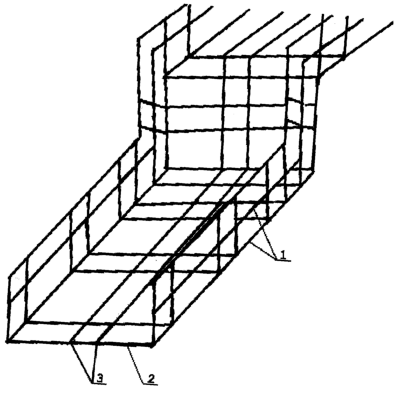

РИСУНКИ
