Патент на изобретение №2241171

(54) УСТРОЙСТВО ДЛЯ ГЕРМЕТИЗАЦИИ И ПРОЧИСТКИ ТРУБОПРОВОДОВ

(57) Реферат:

Изобретение относится к строительству и используется при ремонте трубопроводов различного назначения. Устройство содержит гибкую эластичную цилиндрическую оболочку, выполненную из резинокордного материала. В торцовой стенке оболочки размещен штуцер для подачи в нее сжатого воздуха или жидкости под давлением. В торцовых стенках оболочки закреплены фланцы, в которых размещен патрубок. Конец патрубка закреплен на фланце, другой фланец имеет возможность свободно перемещаться по патрубку. На фланце и патрубке закреплены соответствующие концы гофрированного рукава, а на сопряженных с патрубком цилиндрических поверхностях фланцев выполнены кольцевые канавки, в которых установлены герметизирующие резиновые кольца. Расширяет арсенал технических средств. 2 ил.

Изобретение относится к конструкции эластичных оболочек, предназначенных для перекрытия трубопроводов: канализационных водопроводных, нефтегазовых, для агрессивных жидкостей и газов в случае их засорения, аварии, разрыва, для последующего ремонта с целью предотвращения утечек и разлива и может быть использовано в жилищно-коммунальной службе, в нефтегазовой и нефтеперерабатывающей промышленности, а также на магистральных трубопроводах.

Известно устройство для перекрытия и прочистки канализационных и водопроводных трубопроводов (см. а. с.№1736643, кл. В 08 В, 9/02, 1992 г.) содержащее оболочку, жестко закрепленную трубу-патрубок, соединенную с источником рабочего тела и имеющей запорно-перепускной клапан и арматуру.

Недостатками известного устройства являются низкие эксплуатационные качества, а также невозможность использования рабочего тела, например сжатого воздуха, для прочистки трубопроводов.

Наиболее близким по совокупности существенных признаков и достигаемому техническому результату – прототипом является устройство для перекрытия и прочистки канализационных и водопроводных труб и способ его использования (см. патент РФ №2144853 опубл. в бюл. №3 от 07.01.2000 г.), содержащее оболочку, жестко закрепленный патрубок, соединенный с источником рабочего тела, имеющий запорно-перепускной клапан, прикрепленный к одному концу трубы и арматуру.

Недостатками известного устройства являются большой вес из-за применения металлоконструкций, создающий неудобства в работе, и сложность технологии изготовления.

Для устранения указанных недостатков и достижения технического результата устройство для герметизации и прочистки трубопроводов, содержащее гибкую эластичную оболочку, имеющую цилиндрическую и торцевые части из, например, резинокордного материала со штуцером для подачи сжатого воздуха или жидкости под давлением и жестко закрепленные в торцевых частях оболочки фланцы, отличается тем, что во фланцы вставлен патрубок, диаметр его составляет не менее 1/3 наружного диаметра цилиндрической части оболочки, один конец патрубка жестко закреплен на фланце, другой фланец имеет возможность свободно перемещаться по патрубку на фланце и патрубке своими концами жестко закреплен гофрированный рукав, а на сопряженных с патрубком цилиндрических поверхностях фланцев имеются кольцевые канавки, в которых установлены герметизирующие резиновые кольца.

При этом в борту торцевой части оболочки смонтировано кольцо, вокруг которого обернут резинокордный материал.

Чем больше диаметр патрубка будет приближаться к диаметру цилиндрической части оболочки, тем более производительно работает оболочка, за счет увеличения пропускной способности очищаемых жидкостей трубопровода.

При диаметре патрубка менее 1/3 диаметра цилиндрической части оболочки прочистка трубопроводов будет затруднена из-за увеличения времени на эту работу и возможности закупоривания узкого отверстия патрубка загрязненными жидкостями.

Кроме того, при большом потоке воды заполняют, например, более 50% сечения трубопровода, отводить поток возможно только при увеличенном диаметре патрубка, составляющем не менее 1/3 диаметра оболочки.

Смонтированное в борту торцевой части оболочки кольцо, вокруг которого обернут резинокордный материал, обеспечивает жесткость и прочность оболочки.

Без кольца циклические деформации, возникающие при раздувании и сжатии оболочки с незакрепленными кордными нитями, быстро разрушают оболочку. При отсутствии кольца незакрепленные нити будут расходится под действием давления, вследствие чего оболочка будет иметь низкую прочность и быстро разрушаться.

Гофрированный рукав позволяет раздуваться и сниматься оболочке без рывков и толчков.

Применение резиновых колец для герметизации увеличивает долговечность и надежность работы оболочки, т.к. резиновые кольца меньше истираются, чем другие материалы под действием перекачиваемых абразивных смесей или агрессивных жидкостей.

Сущность изобретения поясняется чертежами

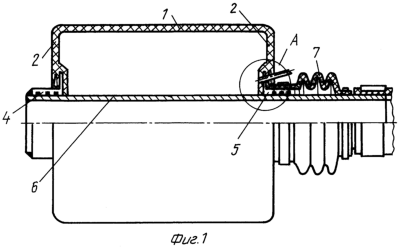

На фиг.1 – разрез устройства для герметизации и прочистки трубопроводов; на фиг.2 – место А.

Устройство для герметизации и прочистки трубопроводов выполнено в виде гибкой эластичной оболочки, имеющей цилиндрическую часть 1 (фиг.1) и торцевые части 2, в одной торцевой части 2 смонтирован штуцер 3 для подачи сжатого воздуха или жидкости под давлением для раздувания оболочки, а в обеих торцевых частях 2 жестко закреплены фланцы 4 и 5, в которые вставлен патрубок 6, причем фланец 4 жестко закреплен на патрубке 6, а фланец 5 имеет возможность перемещаться по патрубку 6, концы гофрированного рукава 7 жестко закреплены на фланце 5 и патрубке 6. Фланцы 4 и 5 имеют на сопряженных с патрубком 6 поверхностях кольцевые канавки 8, в которых установлены резиновые кольца 9. В борту торцевой части 2 (фиг.2) смонтировано кольцо 10, обернутое резинокордным материалом.

Работает устройство для герметизации и прочистки трубопроводов следующим образом.

Гибкая эластичная оболочка помещается в прочищаемый трубопровод и через штуцер 3 (фиг.2) в полость оболочки подается сжатый воздух или жидкость под давлением для раздувания оболочки.

Фланец 5, поскольку фланец 4 жестко закреплен на патрубке 6, перемещается по патрубку 6, гофрированный рукав 7 при этом расправляется, обеспечивая плавный ход, торцевая часть 2 с фланцем 5, имея жесткий борт с кольцом 10, смещается до тех пор, пока цилиндрическая часть 1 не перекроет и не загерметизируют трубопровод, а резиновые кольца 9 герметизируют патрубок 6.

Затем в патрубок 6 подается под большим давлением рабочее тело для прочистки трубопровода в месте засорения, после чего отсасывается засоренная жидкая смесь.

После прочистки трубопровода через штуцер 3 сбрасывается давление, торцевая часть 2 и одновременно фланец 5 расходятся и эластичная оболочка возвращается в исходное положение.

Использование устройства для герметизации и прочистки трубопровода за счет облегчения и упрощения конструкции оболочки позволит с меньшими трудозатратами и надежно очищать трубопроводы и ликвидировать аварии.

Формула изобретения

Устройство для герметизации и прочистки трубопроводов, содержащее гибкую эластичную оболочку, имеющую цилиндрическую и торцевые части из, например, резинокордного материала со штуцером для подачи сжатого воздуха или жидкости под давлением и жестко закрепленные в торцевых частях оболочки фланцы, отличающееся тем, что во фланцы вставлен патрубок, диаметр его составляет не менее 1/3 наружного диаметра цилиндрической части оболочки, один конец патрубка жестко закреплен на фланце, другой фланец имеет возможность свободно перемещаться по патрубку, при этом в борту торцевой части оболочки смонтировано кольцо, вокруг которого обернут резинокордный материал, на фланце и патрубке своими концами жестко закреплен гофрированный рукав, а на сопряженных с патрубком цилиндрических поверхностях фланцев имеются кольцевые канавки, в которых установлены герметизирующие резиновые кольца.

РИСУНКИ

MM4A Досрочное прекращение действия патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе

Дата прекращения действия патента: 05.11.2005

Извещение опубликовано: 27.12.2006 БИ: 36/2006

NF4A Восстановление действия патента СССР или патента Российской Федерации на изобретение

Дата, с которой действие патента восстановлено: 27.04.2007

Извещение опубликовано: 27.04.2007 БИ: 12/2007
